带侧支安装位的悬臂式轴承支撑结构

项目分类:轴承座 发布时间:2021-12-10 ID:454988

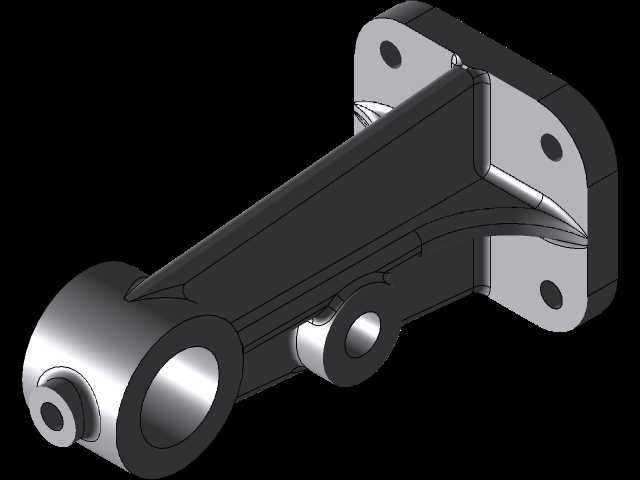

  • 带侧支安装位的悬臂式轴承支撑结构

  这款悬臂式轴承支撑结构,主要应用在中小载荷的传动链路末端,常见于轻工输送线的从动辊端支撑、小型工装夹具的转轴定位、非标自动化设备的摆臂铰接点位,区别于标准对开式轴承座的对称结构,它采用单法兰侧装+悬臂延伸的构型,能在设备侧立面有限的安装空间里,为伸出的轴端提供稳定的回转支撑,不需要在轴的两端都布置安装位,大幅节省设备内部的排布空间。从结构功能上看,主体的大孔径主轴承位用来适配核心传动轴,孔位内部预留了标准轴承的安装挡肩,能限制轴承的轴向窜动,孔端的小凸台结构可以适配端盖或者油封安装,避免运行过程中润滑脂溢出、外界粉尘碎屑进入轴承滚道;主支撑臂下方延伸出的小直径副轴孔,主要用来安装辅助定位销轴或者小规格的从动滚轮,

  在部分需要连杆联动的机构里,这个副孔可以作为铰接点连接联动杆,让整个支撑件同时承担主支撑和辅助铰接的功能,不需要额外加装独立的铰接支座,减少装配时的累计误差。设计过程中,支撑臂的截面采用了变厚度的加强构型,靠近法兰安装面的位置臂厚更大,向主轴承孔端逐渐过渡到均匀壁厚,臂身两侧做了圆弧过渡的加强筋结构,不是单纯的等厚直板,这种设计能在控制整体重量的前提下,提升悬臂端的抗弯曲、抗扭转刚度——毕竟悬臂结构最容易出现的问题就是轴端受载后支撑臂下挠,导致轴承内圈偏磨,缩短轴承使用寿命,通过筋位的应力分散,能让载荷从主轴承孔顺畅传递到后侧的安装法兰上,避免应力集中在臂身和法兰的连接转角处。后侧的安装法兰采用三孔三角形排布的安装孔位,

  相比常规的四孔方形法兰,三角形排布的孔位在垂直于悬臂载荷的方向上有更好的抗倾覆能力,三个安装孔的孔位周边都做了局部的凸台加厚,避免螺栓锁紧时法兰面出现压溃变形,法兰的贴合面做了平面度要求,安装时能和设备的安装立面完全贴合,不会出现局部间隙导致的支撑歪斜。从安装边界来看,法兰的整体外轮廓尺寸适配常见的40系列、50系列铝型材安装面,不需要额外做转接板就能直接固定在型材立面上;主轴承孔的中心高和安装法兰面的距离,匹配常规输送线的辊筒高度差,安装时不需要额外调整垫片就能保证轴系的水平度;主轴承孔的端面到法兰贴合面的悬臂长度,控制在不会让轴端出现挠度超标的范围内,适配直径30mm以内的光轴安装,副轴孔的中心高和主孔的中心距,

  适配常见的连杆行程范围,不会出现运动干涉。实际应用中,这种结构的轴承支撑比标准SN系列轴承座的适用场景更灵活,尤其是在设备侧边需要伸出轴端安装链轮、摆臂或者检测轮的位置,不需要在设备框架两侧都预留安装空间,单侧面固定就能完成轴端的支撑定位,装配时只需要先把轴承压入主孔位,装好轴之后再把法兰通过螺栓固定在设备立面上,后续维护时也不需要拆解整个轴系,只需要拆下法兰连接螺栓就能把整个支撑件连带轴承一起拆下来,维护效率更高。结构的所有转角位置都做了铸造圆角处理,不管是采用铸钢、铸铁还是铝合金压铸成型,都能避免铸造过程中的应力开裂问题,机加工时只需要对轴承孔、法兰贴合面、安装孔位做精加工,其余非配合面保留铸造毛坯面就能满足使用要求,加工成本比全机加工的支撑件低很多,适合批量应用在非标设备的量产机型上。在载荷适配方面,这种结构主要承受径向载荷,同时能承受一定程度的轴向力,因为法兰的三孔安装结构能提供足够的轴向锁紧力,不会因为轴端受轴向力就出现支撑移位,适合转速在每分钟300转以内的中低速传动场景,如果是更高转速的应用,只需要在主轴承孔位加装对应的密封件和润滑通道,就能适配更高的线速度要求。
