带法兰安装位外螺纹圆筒结构件

项目分类:通用机械零部件 发布时间:2021-12-10 ID:454985

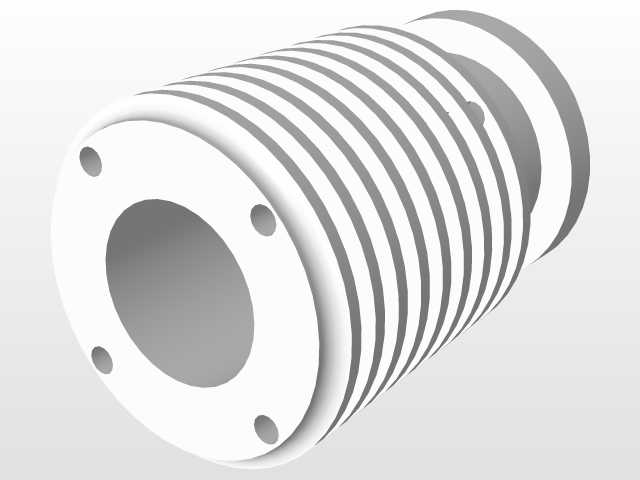

  • 带法兰安装位外螺纹圆筒结构件

  在流体输送管路、传动导向机构、设备防护套组这类常见的机械应用场景里,这类带端侧法兰的外肋纹圆筒构件是出镜率极高的基础零件,不少做设备改造、非标机构设计的工程师在选型阶段,都会优先考虑这类结构的适配性。从实际使用场景来看,它既可以作为管路系统中的刚性连接段,依靠端面上均匀分布的四个安装孔实现与相邻管路、阀组端面的精准对位锁紧,避免流体输送过程中出现连接错位、密封失效的问题;也可以作为传动机构中的导向套筒,套在往复运动的光轴外侧,外表面的环形肋条一方面能提升构件自身的结构刚度,降低长筒结构在径向受力下的形变量,另一方面也可以作为散热肋片,在高速往复运动产生摩擦热、或是内部流通高温介质时,增大与空气的接触面积,加快热量散出,避免构件因持续升温出现热胀卡滞的问题。

  做这个结构的三维建模时,首先要锚定的是安装边界的尺寸约束:端面法兰的外径要比筒身外径大出足够的安装余量,四个安装孔的中心圆直径必须匹配对接端的螺栓孔位分布,孔位的角度公差要控制在合理范围内,避免现场安装时出现螺栓无法穿入的问题;筒身的内孔直径要根据实际通过的介质流量、或是内部穿过的轴件直径来确定,内孔的表面粗糙度要求要匹配使用场景,如果是作为导向套使用,内孔还要预留一定的研磨余量,保证和轴件的配合间隙处于合理区间,既不会因为间隙过大出现晃动偏摆,也不会因为间隙过小出现运动卡涩。外表面的环形肋条并不是等距随意排布的,靠近法兰端的肋条间距可以适当缩小,因为这个位置是安装受力的集中区域,更密的肋条能更好地分散螺栓锁紧带来的压应力,避免法兰根部出现应力断裂;远离法兰的自由端肋条间距可以适当放大,在保证结构刚度的前提下控制零件整体重量,降低材料成本。

  很多新手工程师在做这类圆筒结构设计时,容易忽略法兰和筒身衔接位置的圆角处理,直接做直角衔接,实际上这个位置是应力集中的高发区,在长期受振动、交变载荷的工况下,直角位置很容易萌生疲劳裂纹,所以建模时必须在衔接处做足够半径的过渡圆角,分散集中应力。另外端面上的安装孔,要根据实际使用的螺栓规格确定是做光孔还是螺纹孔,如果是经常需要拆装的检修位置,优先做光孔搭配螺母锁紧,避免反复拆装磨损筒身的螺纹;如果是长期固定不拆卸的位置,可以直接在法兰端做螺纹孔,减少安装时的配件数量,提升装配效率。

  从功能特性上来说,这种一端带法兰安装结构的圆筒,相比普通的直筒零件,安装定位的精度更高,不需要额外做焊接支架或者抱箍固定,直接通过端面螺栓就能实现牢靠固定,装配工序更简单,后期维护拆卸也更方便。外表面的环形结构除了提升刚度和散热能力之外,还可以作为密封件的安装卡槽,根据使用需求在肋条之间的凹槽内加装O型密封圈、防尘圈之类的密封元件,当筒身需要穿过设备舱壁的时候,就能实现舱壁位置的密封,避免外部的粉尘、水汽进入设备内部,也能防止内部的介质向外渗漏。如果是用在有腐蚀介质的工况下,建模时还要考虑筒壁的厚度余量,根据介质的腐蚀速率预留足够的腐蚀裕量,保证零件在设计使用周期内不会因为壁厚减薄出现强度不足的问题。

  在确定外形尺寸的时候,还要考虑零件的加工工艺性,如果是采用金属棒料车削加工的方式,筒身的长径比不能过大,否则加工过程中容易出现让刀变形,导致内孔出现锥度、壁厚不均的问题;如果长径比确实比较大,就要考虑采用无缝钢管焊接法兰的工艺来制作,这时候建模时就要预留焊接坡口的尺寸,保证法兰和筒身焊接时能焊透,避免出现焊接虚牢、焊缝渗漏的问题。另外四个安装孔的位置要尽量避开法兰和筒身的衔接圆角位置,否则钻孔的时候钻头会碰到斜面,出现孔位偏斜、钻头崩损的问题,孔中心到法兰外边缘的距离也要留出足够的扳手操作空间,保证安装时扳手能顺利套住螺栓完成锁紧操作,不会因为空间不足导致无法拧紧。
