车辆制动系统操纵杠杆结构设计

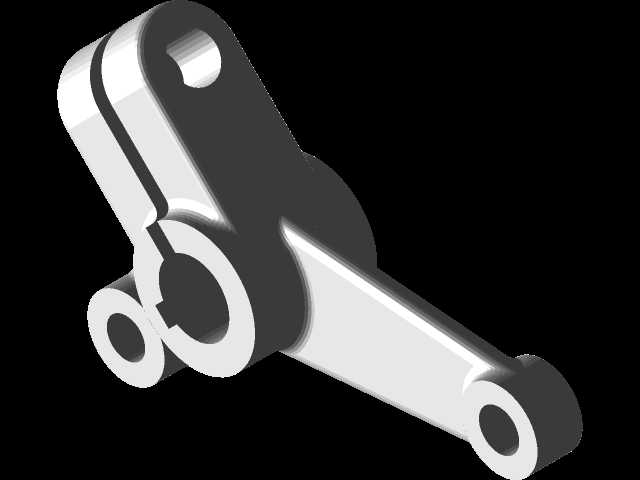

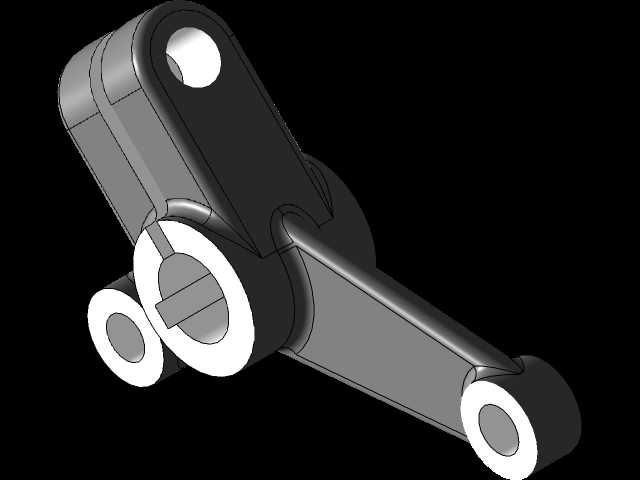

　　在行走类机械设备的制动回路里，操纵杠杆是衔接人工施力端与制动执行机构的核心传力构件，这类构件常见于轮式工程机械、农用运输车辆、中小型乘用车辆的行车制动与驻车制动回路中，直接决定制动力传递的响应效率与操作手感。从结构布局来看，该构件采用多铰接点分布的异形杠杆构型，主体为变截面臂身设计，不同区段的截面厚度根据受力弯矩分布做差异化处理，在铰接孔集中的高应力区域做了局部加厚与圆角过渡，避免应力集中导致的构件疲劳失效。

　　设计过程中首先需要匹配整车制动操纵机构的安装边界，最上方的铰接孔为操纵杆的固定旋转支点，安装时通过销轴与车架上的固定支座铰接，该孔的内径尺寸需要匹配标准销轴的直径公差，孔位端面预留有衬套安装的沉台空间，可镶嵌铜基自润滑衬套降低长期铰接转动的磨损量，延长构件的维护周期。臂身中部的大直径带键槽铰接孔是制动力输入的核心接口，用于连接制动踏板或者驻车制动手柄的传动摇臂，键槽结构可保证传动过程中无相对转动间隙，避免制动操作时出现空行程，该孔的中心与上方固定支点孔的中心距直接决定杠杆的初级力臂长度，设计时需要结合踏板的设计踩踏力、制动总泵需要的输入推力做杠杆比核算，保证操作力处于人机工程学的舒适区间，同时满足制动系统需要的输出推力要求。

　　中部旁侧的小直径铰接孔为辅助锁止接口，用于连接驻车制动的锁止棘爪或者制动行程限位部件，可在制动操纵到位后实现位置锁止，避免车辆坡道停放时出现制动滑移。臂身末端的铰接孔为制动力输出端，通过拉杆或者球头销连接制动分泵或者鼓式制动器的凸轮摇臂，该孔与固定旋转支点的中心距为杠杆的阻力臂长度，两个力臂的比值经过反复校核，既保证足够的制动力放大系数，又避免杠杆比过大导致的制动行程过长，影响制动响应速度。

　　从外形设计来看，整个臂身采用流线型的变宽度设计，从支点区域向输出端逐渐收窄，在保证结构强度的前提下尽可能降低构件自身重量，符合行走机械轻量化的设计要求，所有铰接孔的端面都做了凸台加厚处理，提升孔位的接触刚度，避免销轴铰接时出现端面压溃变形。构件的所有棱边都做了圆角钝化处理，既避免加工和装配过程中出现锐边划伤，也能降低热处理过程中的应力集中风险。

　　实际装车应用时，该操纵杆的摆动角度需要匹配制动踏板的全行程范围，设计时通过运动仿真校核了各个铰接点的运动轨迹，避免臂身在摆动过程中与周边的车架线束、踏板支架、油气管路产生运动干涉，各个铰接点的销轴安装方向统一沿车辆横向布置，方便后期维护时的销轴拆装与润滑作业。构件的材质选用常用的中碳结构钢，毛坯采用模锻工艺成型，保证金属纤维流线沿构件受力方向连续分布，提升整体的抗冲击与抗疲劳性能，成型后经过调质热处理达到合适的硬度与韧性匹配，铰接孔内表面做精镗加工保证尺寸精度与表面粗糙度，满足衬套压装的公差要求。

　　在制动系统工作过程中，驾驶员施加在踏板上的力通过中部输入孔传递到杠杆上，杠杆绕上方固定支点转动，将力放大后通过末端输出孔传递到制动执行机构，实现车辆的减速或者驻车动作，整个传力过程中杠杆承受交变的弯曲与剪切载荷，因此设计时对各个危险截面做了抗弯与抗剪强度校核，确保在最大制动力输入工况下，构件的变形量处于允许范围内，不会出现塑性变形或者断裂失效。同时考虑到车辆行驶过程中的振动工况，各个铰接点的配合间隙都控制在合理范围，避免长期振动导致的铰接松旷，影响制动操作的线性手感。
