转向系统用2模数齿条传动构件

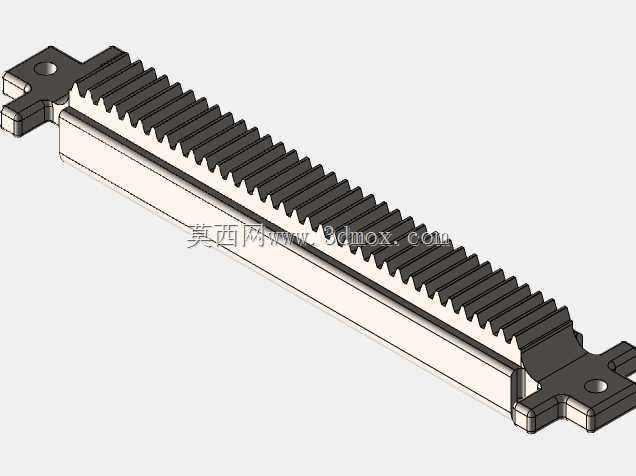

这款齿条构件主要适配小载荷转向传动场景，在桌面级3D打印设备的轴向进给、小型代步车的转向传动链路、轻型自动化输送线的直线往复驱动单元中都能见到同类结构的应用。从实际使用需求出发，设计时优先保证齿形啮合的平顺性，2模数的齿距参数匹配对应模数的圆柱齿轮，啮合侧隙控制在合理区间，既不会因间隙过大出现传动回程误差，也不会因配合过紧导致传动卡滞、齿面异常磨损。齿条主体采用等截面直齿结构，齿向沿长度方向平直分布，两端预留的带孔安装耳是核心安装边界，安装耳上的定位孔与安装面的垂直度有明确公差要求，装配时可通过螺栓直接将齿条固定在设备基座的安装平面上，不需要额外设计复杂的转接工装，能有效缩减装配环节的调试周期。

从结构设计逻辑来看，齿条背部的加厚承力筋是容易被忽略的细节，直齿齿条在承受齿轮啮合力时，齿根位置会产生持续的弯曲应力，背部的加厚结构能提升整体截面的抗弯模量，避免长尺寸齿条在受力时出现中部挠曲变形，保证全行程范围内齿面啮合的接触面积稳定。两端的安装耳做了下沉式台阶设计，螺栓锁紧后头部不会突出安装平面，不会对周边运动部件造成运动干涉。齿面的轮廓线采用渐开线齿形放样，建模时逐段校验齿顶高、齿根高的参数一致性，避免出现个别齿形尺寸超差导致的传动跳齿问题。

在实际选型适配时，需要注意齿条的有效啮合行程长度，要匹配对应机构的最大直线运动距离，预留出两端的安全余量，避免齿轮运动到齿条端部出现脱啮情况。安装时要保证齿条的长度方向与运动导轨的平行度公差，若平行度超差，会导致齿轮在齿条不同位置的啮合深度不一致，轻则出现传动噪音增大、运行卡顿，重则会造成齿面局部应力集中，缩短构件的使用寿命。这类齿条结构除了金属切削加工的版本，也适配3D打印快速成型的加工方式，在原型验证阶段可直接打印装配，快速验证传动链路的设计合理性，缩短设备研发的迭代周期。
