Misumi标准螺旋小齿轮传动结构

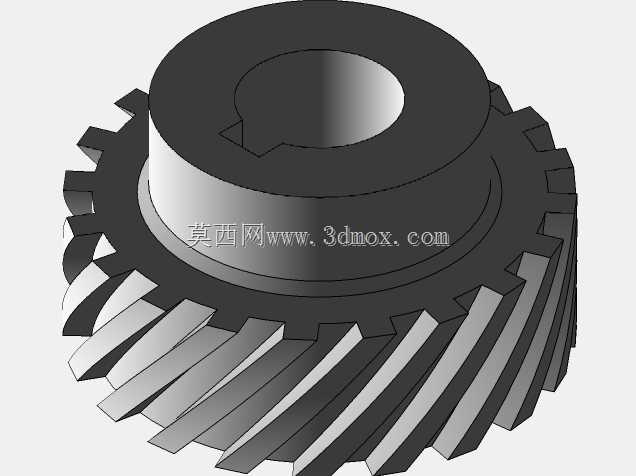

这类螺旋小齿轮常应用在对传动平稳性有较高要求的精密传动场景中，比如小型自动化输送线的动力传递单元、精密检测设备的进给传动组、小型包装机械的同步传动机构里，相比直齿圆柱齿轮，螺旋齿的啮合过程是渐进式的，轮齿从一端开始接触逐步过渡到全齿啮合，能大幅降低传动过程中的冲击、振动与运行噪音，适合中低负载、需要连续平稳运转的传动工位。从结构设计来看，该齿轮采用带凸台的轮毂结构，中心孔带有键槽定位结构，安装时可通过平键与传动轴实现周向固定，传递扭矩时不会出现轴与齿轮的相对打滑，轮毂的凸台设计可在安装时抵住轴承内圈或轴肩，实现轴向的安装定位，无需额外加装过多定位套就能确定齿轮在轴系中的轴向位置，能有效缩减传动组件的轴向安装空间。齿部参数的匹配是这类齿轮设计的核心，螺旋角的选取直接影响重合度与轴向力的平衡，45度螺旋角的设计能在保证足够轴向重合度的同时，让啮合过程中同时参与接触的轮齿对数更多，单齿承受的载荷被均匀分摊，可提升轮齿的抗磨损能力与整体承载寿命，齿向的螺旋方向需要与配对啮合的齿轮旋向相反，安装时要保证两轴的平行度公差控制在合理范围内，避免出现轮齿偏载、局部接触应力过大导致的早期点蚀失效。在实际选型适配时，需要注意安装边界的匹配，齿轮的齿顶圆直径、轮毂外径、总厚度尺寸要适配安装腔的空间，避免运转时与周边的机架、护罩或其他传动件发生运动干涉，中心孔的尺寸要与适配的传动轴径匹配，键槽的尺寸规格要对应标准平键的尺寸公差，保证装配时的配合精度。这类齿轮的齿形加工通常采用滚齿工艺完成粗加工，后续根据精度要求可进行剃齿或磨齿精加工，保证齿形公差、齿向公差满足传动精度要求，装配时要控制合理的齿侧间隙，既要避免间隙过大导致传动正反转时出现回程误差，也要防止间隙过小导致运转卡滞、润滑油脂无法进入啮合面造成异常磨损。在日常运维中，这类开式或半开式安装的螺旋齿轮需要定期涂抹润滑脂，减少齿面的摩擦磨损，若应用在高速运转工况下，还需搭配对应的齿轮箱体采用油浴润滑，保证啮合面持续有润滑油膜覆盖，降低运转温升与齿面损耗。
