云密钥Gen2设备机架安装固定结构

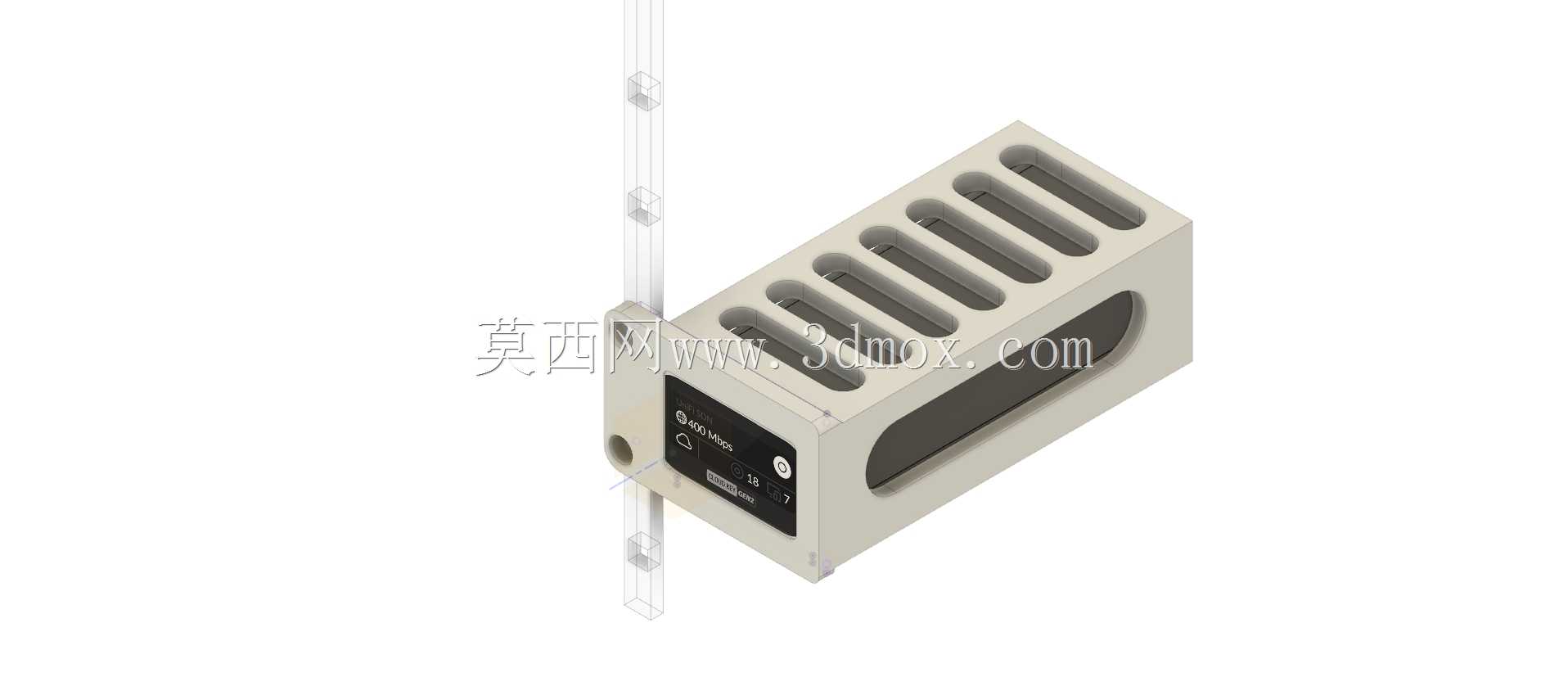

在数据中心机房、小型网络机柜部署场景中，加密认证类硬件的机架适配一直是零散设备规整部署的常见痛点，不少小型加密硬件出厂仅支持桌面放置，无法直接接入标准机柜的安装体系，既占用机柜内零散空间，也不利于后续布线梳理与设备运维。这款针对云密钥Gen2设计的安装支架，正是瞄准标准机柜部署需求开发的适配结构，可同时兼容10英寸与19英寸两种主流标准机架的安装孔位，解决了原厂无配套机架安装件的实际问题。从结构设计来看，支架主体采用框式承托结构，主体腔体完全匹配云密钥Gen2的外形轮廓，设备装入后不会出现横向或纵向的窜动，侧面预留的接口避让区域完全对齐设备原生的IO接口位置，安装完成后各类线缆可直接插接，不会被支架结构遮挡，也不需要额外调整设备插接角度。支架上部开设的多道通风格栅，对应设备本身的散热风道走向，不会阻挡设备运行时的自然空气对流，避免因加装支架导致设备散热效率下降，长时间运行时的积热问题可得到有效规避。安装边界方面，支架的整体外伸尺寸控制在标准机柜设备安装的允许深度范围内，装入19英寸标准机柜后不会超出机柜立柱的内侧平面，不会与机柜内前后布置的理线架、其他设备产生干涉；适配10英寸壁挂小机柜时，支架的安装孔距完全匹配小机柜的立柱间距，不需要额外打孔或者加装转换片。设计过程中优先考虑了安装的便捷性，设备装入支架后不需要额外的固定螺丝即可完成卡合定位，支架与机柜立柱的连接也采用标准机柜通用的安装孔位，运维人员不需要特殊工具即可完成整套结构的装拆。支架侧面预留的屏幕可视窗口，完全对齐设备自带的状态显示屏位置，安装完成后可直接观察设备的运行状态指示灯与屏幕显示信息，不需要将设备从支架上拆下即可完成日常状态巡检。针对机柜布线需求，支架侧边还预留了扎带固定位，设备的电源线、数据线可沿支架侧边梳理固定，避免机柜内部线缆杂乱缠绕，后续运维排查线路时可快速定位对应线缆。整个结构的受力分布经过优化，设备的重量完全由支架底部的承托边承担，长期挂载时机架立柱不会出现局部应力集中的问题，适配不同厚度的机柜立柱都能保持稳定的固定效果，不会因为设备自重出现支架下垂或者连接松动的情况。
