兼容Arduino的LoRa微控制开发板结构设计

　　这款开发板的结构设计围绕低功耗物联网无线采集场景展开，核心定位是面向户外分布式传感节点的主控载体，在农业墒情监测、工业设备状态无线采集、城市管网漏损监测、野外环境参数采集这类需要长距离低功耗传输的场景中，可直接作为核心主控硬件搭载对应传感模块使用，无需额外扩展复杂的无线通讯电路。板载集成的LoRa射频单元支持LoRaWAN1.0.2协议栈，能够在Sub-G频段实现数公里级的无线数据传输，相比常规WiFi、蓝牙类开发板，更适合无持续供电、节点分布分散的部署场景。

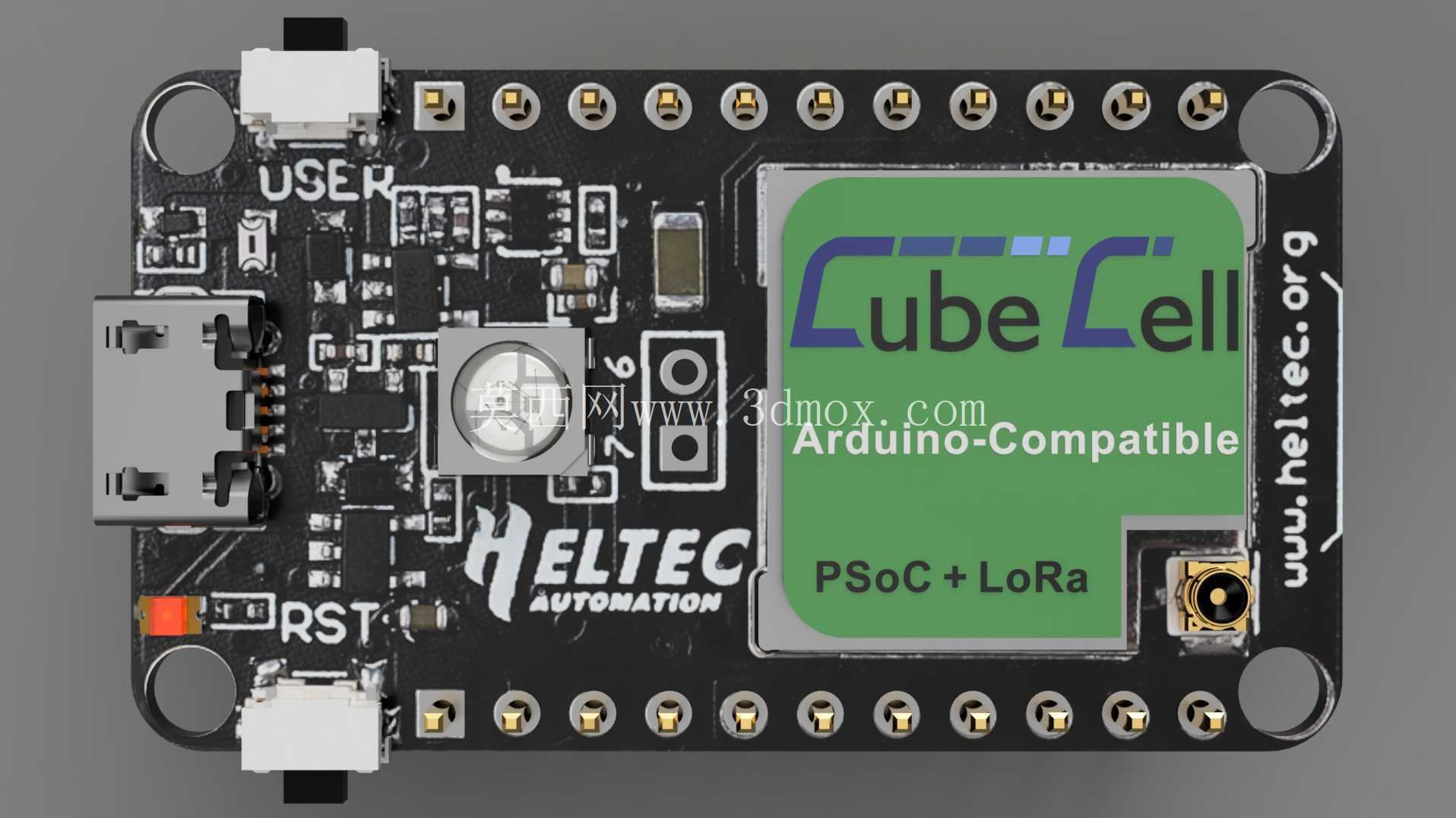

　　从功能布局来看，整块板采用对称式排针引出设计，板体两侧均匀排布通用IO引脚，所有引脚的丝印标识清晰对应功能定义，方便使用者直接插接杜邦线外接传感模块，无需反复查阅引脚定义手册。板体上预留的USB接口兼顾程序烧录与串口调试功能，复位按键布置在板体边缘位置，烧录调试时可单手完成复位操作，避免调试过程中触碰板上其他元件造成短路。板载的电源管理单元专门针对锂电池供电场景做了适配，集成了锂电池充放电管理电路，可直接对接单节锂电池，同时预留太阳能电池板充电接口，满足户外长期无外接电源部署的供电需求，无需额外设计电源管理外围电路。

　　设计过程中严格参考原厂提供的板级尺寸边界，板体整体为矩形结构，四角设置标准安装固定孔，孔位尺寸适配常规M2规格固定螺丝，可直接固定在通用塑料外壳、设备内壁或者传感节点安装支架上，安装孔位与板上元件保持足够安全距离，固定螺丝不会触碰板上走线与元件引脚。射频天线接口布置在板体边角位置，避免板上高频电路对天线信号造成遮挡，IPEX接口的选型方便使用者根据部署场景选择不同增益的外置天线，适配不同传输距离的需求。

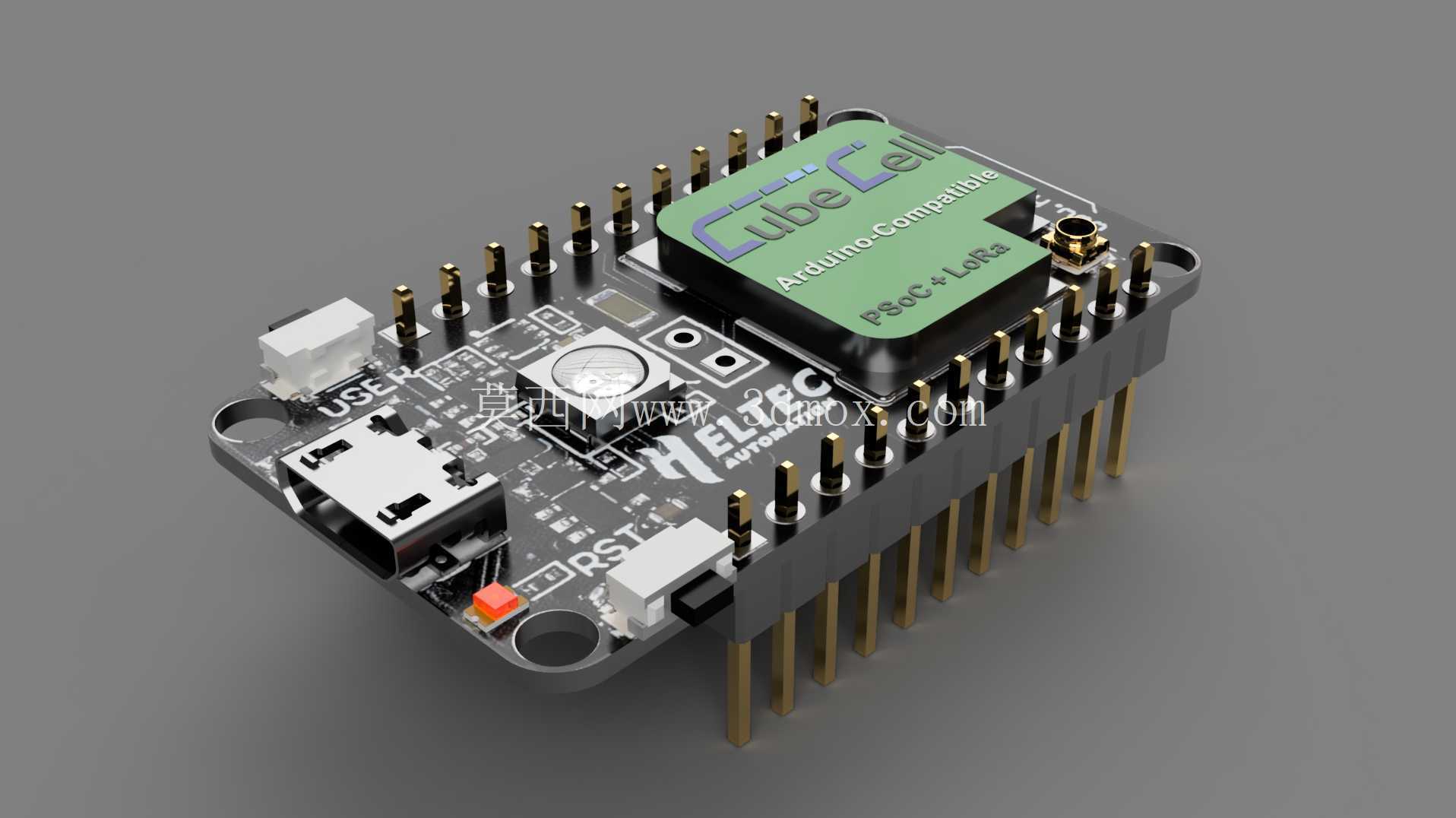

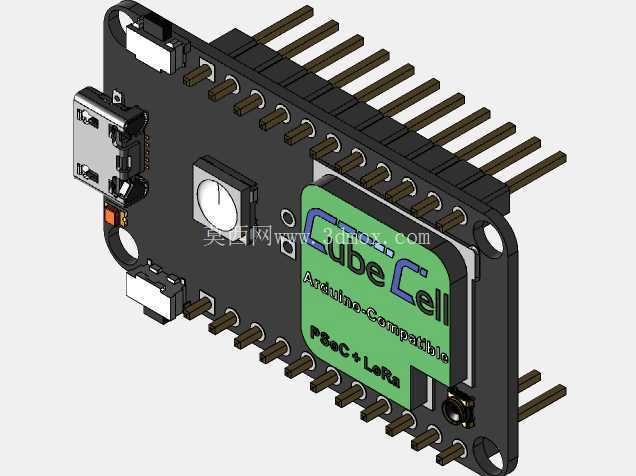

　　建模过程中对板上核心元件的占位做了精准还原，主控制芯片区域、LoRa射频模块区域、USB接口、按键、排针、复位元件的外形尺寸与实际硬件完全匹配，对于部分不影响整体安装尺寸的次要元件，比如板上状态LED、小型阻容件做了通用占位处理，既保证整体装配干涉检查的准确性，又不会因为过多细碎元件增加模型复杂度。排针的伸出高度、USB接口的插接深度、按键的按压行程都按照实际硬件尺寸建模，在做外壳设计或者整体设备装配时，可以直接用该模型做干涉检查，避免出现外壳开孔位置偏移、接口插接不到位的问题。

　　从实际选型适配的角度来看，该开发板的引脚排布兼容Arduino通用开发生态，大部分常规Arduino外设库可以直接移植使用，降低了开发门槛。板体的整体厚度按照常规1.6mm标准PCB厚度设置，表层元件的最高高度为USB接口与排针的高度，在设计配套防护外壳时，内腔预留高度只需高于最高元件2mm即可满足装配需求，不会出现元件顶壳的问题。太阳能充电接口与锂电池接口的位置布置在板体侧边，接线时不会干扰天线安装与排针外接线路，走线空间预留充足，适合在紧凑的节点外壳内完成布线。

　　需要注意的是，不同批次的硬件可能在部分次要元件的布局上有细微调整，比如板载LED的位置、小型阻容件的排布，但核心的安装孔位、接口位置、排针定义、整体板型尺寸完全统一，不影响整体装配与结构设计使用。在做集成化设备设计时，可直接将该模型导入装配体，匹配对应的固定结构、接口开孔位置，提前验证整体装配合理性，减少实际打样过程中的结构干涉问题。
