U-Blox NEO-6M GPS定位模块三维结构

　　在车载定位终端、户外手持导航设备、无人机飞控系统、资产追踪装置这类需要卫星定位能力的硬件开发流程中，定位模块的结构适配是结构工程师绕不开的环节，这款NEO-6M系列GPS模块的三维结构，完全还原了量产实物的外形特征与安装边界，能直接嵌入整机结构设计环节，省去反复测绘样品的冗余步骤。从实际工程应用来看，这类模块的核心作用是接收卫星信号解算经纬度、海拔、移动速度等位置数据，是所有需要室外定位功能的电子设备的核心感知部件，小到儿童定位手表、宠物追踪器，大到工程机械车载监控、农用机械自动驾驶辅助系统，都能见到同规格模块的应用场景。

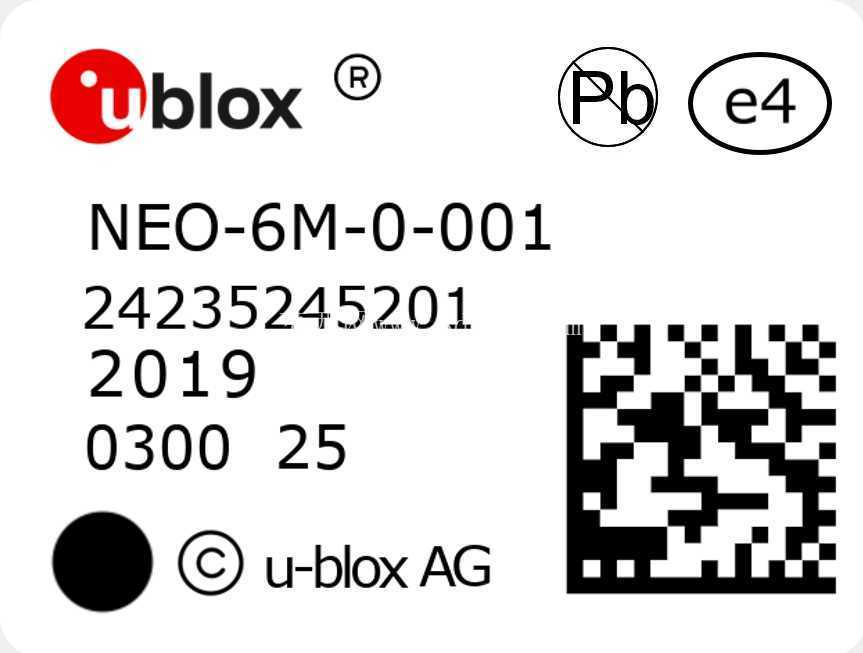

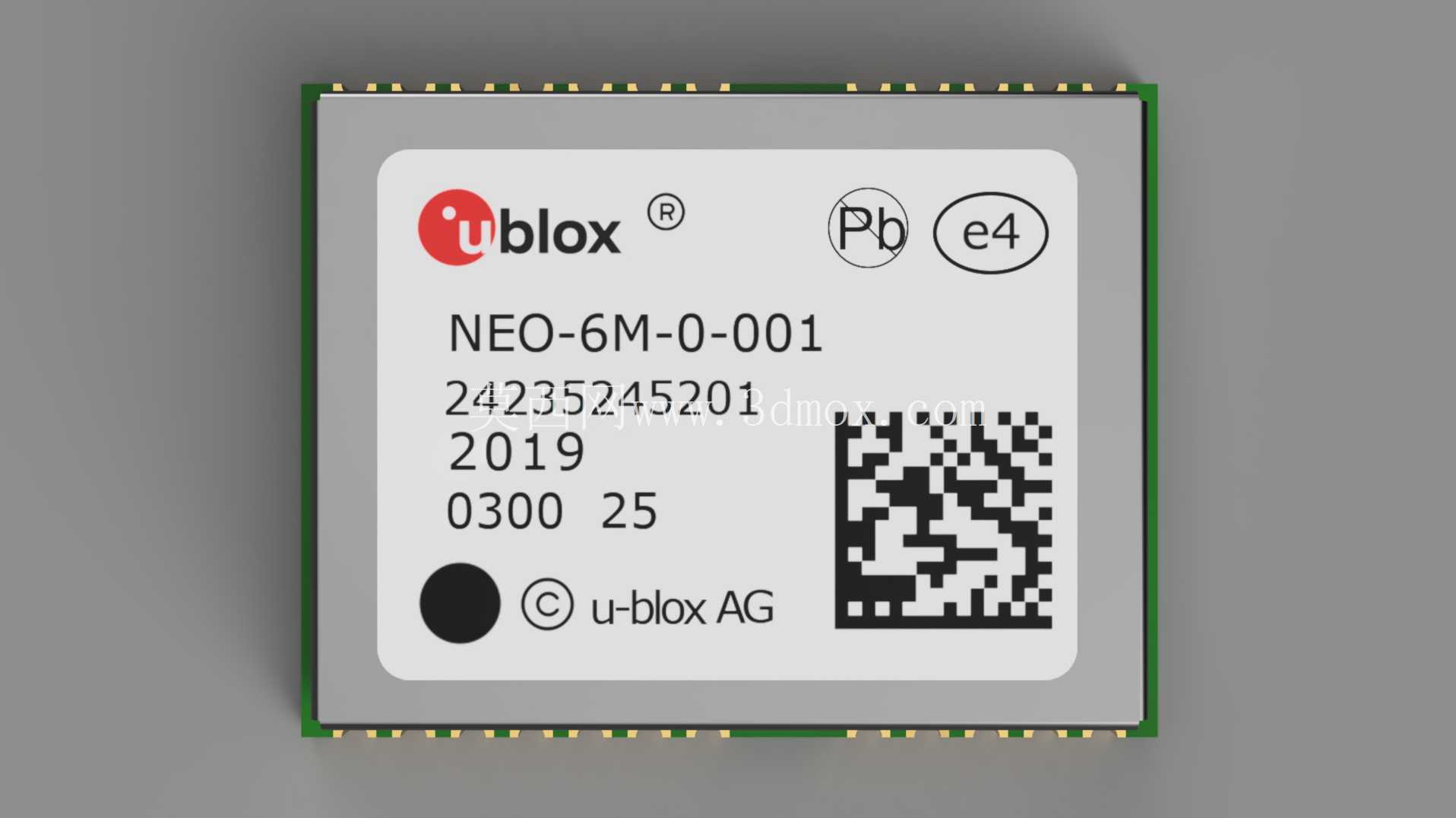

　　做结构设计时首先要关注模块的安装边界，这款模块采用标准表贴封装设计，四周分布的焊盘引脚间距完全符合量产贴片工艺要求，建模时严格还原了引脚的宽度、间距与伸出长度，结构工程师在绘制PCB封装、设计模块安装位的屏蔽罩结构时，可以直接提取模型的尺寸参数，不需要反复对照 datasheet 核对公差。模块本体的外形尺寸控制十分规整，顶面的丝印标识、二维码区域、认证标识的位置都和实物完全一致，做产品外观手板验证时，直接调用这个模型就能还原模块装配后的真实外观效果，不会出现丝印位置错位、标识大小不符的问题。

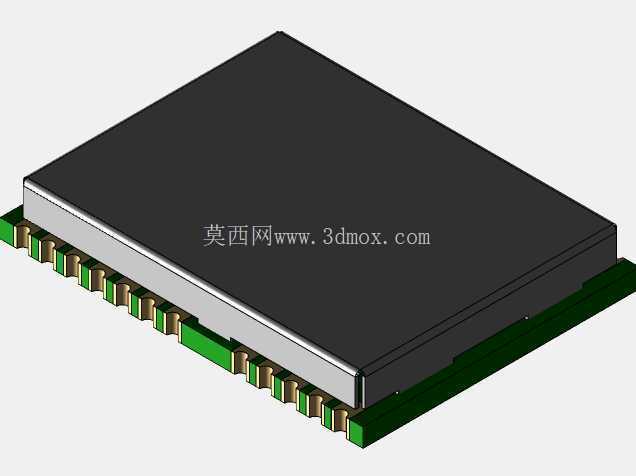

　　从设计思路上还原这款模块时，首先拆分了模块的结构层级：最底层是陶瓷基板，中间是覆盖核心电路的金属屏蔽罩，顶面是印刷标识的标签层，四周的表贴焊盘单独做了结构分层，每个焊盘的高度、厚度都按照实际SMT焊接的工艺要求做了还原，甚至连屏蔽罩边缘的冲压倒角、基板边缘的工艺缺口都做了细节还原，完全满足结构干涉检查、装配仿真的精度要求。在实际设备集成时，这类GPS模块的安装位置有严格要求，上方不能有金属遮挡，否则会影响卫星信号接收，所以结构设计时往往需要把模块布置在设备外壳的非金属区域下方，这个模型的尺寸精度足够支撑工程师做安装位的间隙校核：比如模块顶面和外壳内壁的安全间隙、模块焊盘和周边元器件的安全距离、模块和配套GPS天线的连接结构适配，都可以通过这个三维模型直接完成仿真验证，不需要等到手板制作阶段才发现结构干涉问题。很多工程师在做小型化定位设备设计时，容易忽略模块的高度公差，导致装配后屏蔽罩和外壳顶死，或者间隙过大影响固定效果，这个模型严格还原了模块从基板底面到屏蔽罩顶面的总高度，包括标签层的厚度都做了对应还原，做堆叠设计时可以直接参考这个高度值预留安装空间，避免后期改模的麻烦。另外模块侧面的工艺细节也做了完整还原，比如基板边缘的定位缺口、屏蔽罩和基板连接的压合边，这些细节在做自动化贴片生产线的载具设计时非常关键，精准的外形尺寸能保证载具定位的准确性，提升SMT贴片的良率。

　　对于做物联网终端开发的结构工程师来说，这类通用定位模块的标准化三维模型能大幅缩短研发周期，不需要自己花费数小时测绘样品，直接调用模型就能完成整机的堆叠设计、干涉检查、装配仿真，甚至可以直接导出模型做产品爆炸图的渲染，用于研发阶段的方案评审。在做户外设备设计时，还可以结合这个模型的尺寸设计模块的防水密封结构，比如在模块周边设计密封胶圈的安装槽，核对胶圈压缩后的间隙是否会碰到模块本体的元器件，这些仿真验证都需要高精度的模块模型作为支撑。不同于很多简化处理的元件模型，这个模型完整保留了模块所有的结构特征，没有做多余的面精简，不管是做结构装配还是做产品渲染，都能满足精度要求，甚至可以直接用于生产工艺的仿真模拟，核对贴片吸嘴的吸附位置是否在模块顶面的中心区域，避免贴片过程中出现偏移问题。
