机架式16端口千兆网络交换机结构设计

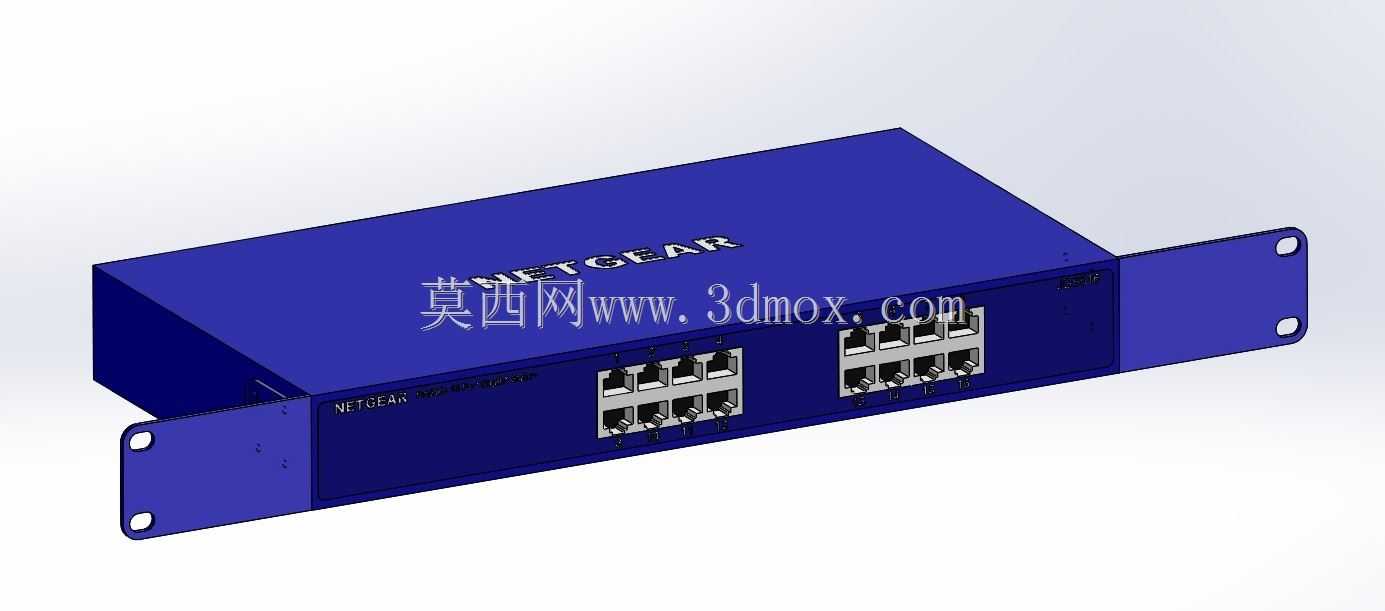

这款16端口千兆交换机的机架安装结构设计，完全贴合标准19英寸机柜的安装规范，两侧延伸的安装耳片上预留了对应机柜立柱的固定孔位，安装时无需额外定制转接配件，可直接通过标准机柜螺丝完成固定，适配绝大多数企业机房、弱电井的标准机柜部署场景。从实际工程应用来看，这类设备主要承担局域网内多节点的千兆数据转发任务，常部署在中小型企业网络接入层、校园楼宇弱电间、工业厂区办公网络节点，为工位终端、监控摄像头、无线AP、服务器等设备提供稳定的有线网络接入，16个端口的配置刚好覆盖单组机柜对应区域的终端接入需求，不会出现端口冗余浪费或者端口不足的情况。

建模过程中优先还原了设备的实际安装边界尺寸，机身主体的深度、宽度完全匹配标准机架设备的占位要求，安装耳片的突出长度、孔位间距严格遵循通用机架安装的尺寸公差，能够保证在实际装配时和机柜立柱完全对齐，不会出现孔位错位无法固定的问题。机身外壳采用一体冲压弯折的金属壳体结构，表面做了哑光耐磨处理，既能够屏蔽内部电路的电磁干扰，也能在机房多设备堆叠的环境下提升散热效率，端口区域集中布置在机身正面，每个端口旁预留了状态指示灯的安装位，运维人员在机柜正面就能直接观察每个端口的连接状态、数据传输速率，无需侧身或者拆卸设备查看。

设计时充分考虑了机房布线的实际需求，端口排布采用上下两排各8口的规整布局，网线插接时不会出现相邻端口插头互相干涉的情况，哪怕是带屏蔽层的粗大水晶头，也能顺畅插拔，不会因为间距不足导致相邻端口无法使用。机身的边角位置做了圆弧过渡处理，避免安装运维过程中锋利边角划伤操作人员，两侧安装耳片和机身主体的连接位置做了加强筋结构，长期承重固定也不会出现耳片弯折变形的问题，能够适应机房长期不间断运行的使用环境。
