户外电气设备用金属室外面板框结构设计

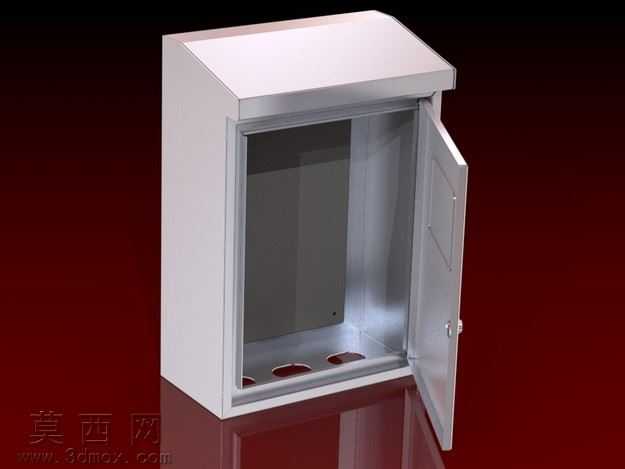

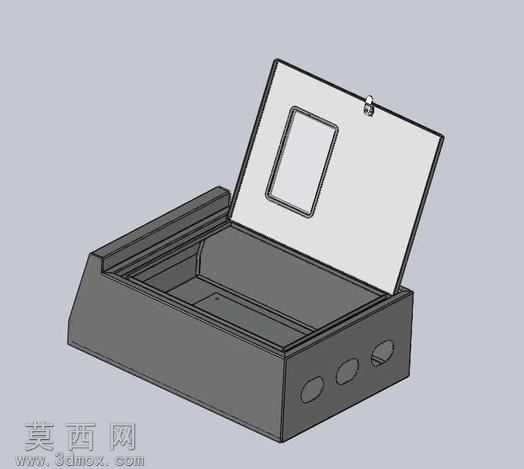

该室外面板框采用三维参数化建模方式完成整体结构设计，建模过程中优先遵循户外电气箱体的防护设计逻辑，先完成底座腔体的基础轮廓搭建，对底座的承托边沿、侧壁走线孔位做精准的尺寸约束，侧壁预留的三个圆形过孔采用同轴心约束定位，保证后续线缆穿装、防水接头安装的位置精度。上盖部分与底座采用翻转铰接结构设计，建模时对铰接位的配合间隙做合理预留，避免实际生产装配时出现干涉问题，上盖表面预留的矩形观察窗区域做了下沉台阶设计，可适配透明防护面板的嵌装，同时在台阶处预留密封胶条的安装槽位，满足户外使用的防水防尘要求。材质设定上主体结构选用冷轧钢板材质，表面做户外喷塑处理的材质参数配置，渲染时还原金属板材的哑光质感，对铰接位的锁扣结构做金属亮面的材质区分，清晰展示结构的功能分区。结构设计上充分考虑钣金加工的工艺特性，所有弯折边都预留标准的钣金折弯圆角，避免应力集中问题，底座内部的承托筋条采用一体化建模，与壳体主体做合并特征处理，减少后续焊接工序的工作量，上盖与底座的贴合面做外翻边设计，既可以提升整体结构的刚性，又能形成防水迷宫结构，阻挡雨水直接渗入箱体内部。建模过程中对整体装配关系做全程干涉检查，确认上盖翻转全程无结构碰撞，锁扣扣合时上盖与底座能够紧密贴合，所有孔位的位置都与内部电气元件的安装位做对应匹配，保证该面板框既可以作为独立的户外电气箱体使用，也可以作为大型户外设备的外置面板组件，适配户外监控、户外配电、户外通讯终端等多类设备的安装防护需求，整体结构紧凑，尺寸规格为400×500×200，兼顾内部安装空间与外部安装的适配性。
