易格斯拉链式电缆拖链三维结构设计

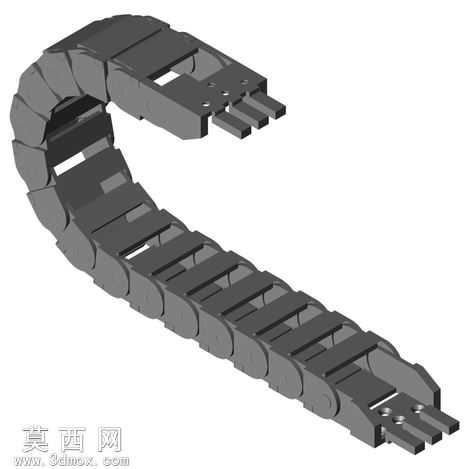

本作品为拉链式快装电缆拖链的三维参数化建模成果，建模过程中以实际工业应用的线缆防护需求为核心设计依据，首先梳理拖链的模块化拼接逻辑，将整体结构拆解为链节主体、快装锁合卡扣、端部安装支架三个核心组成部分，在三维建模环境中先完成单个标准链节的草图绘制，精准约束链节的铰接孔位、限位凸台、线缆容纳腔的轮廓尺寸，通过拉伸、切除、阵列等基础特征操作生成单节链节的实体模型，重点优化链节之间的铰接配合间隙，确保拖链在设定的18毫米至125毫米折弯半径范围内可顺畅弯折，无卡滞、干涉问题。针对拉链式快装结构，建模时单独设计链节侧边的锁合与解锁卡扣结构，通过特征放样生成卡扣的弹性形变让位结构，模拟实际使用中可快速开合、添加或移除内部电缆的功能特性，无需逐节拆解拖链即可完成线缆的布设与调整，大幅提升现场布线的操作效率。材质渲染阶段，针对拖链常用的增强尼龙工程塑料材质，调整材质的哑光磨砂质感、深灰基础色与细微的表面颗粒度，还原工业级拖链的真实外观质感，同时对铰接转动部位做轻微的高光区分，突出结构的拼接层次。结构设计上覆盖全系列尺寸规格，内部容纳尺寸可实现从32x100mm到9x10mm的参数化调整，可适配不同线径、不同数量的电缆、油管、气管的防护导向需求，端部安装支架预留标准安装孔位，可直接匹配设备端的固定安装要求。建模过程中对所有活动配合部位做干涉检查，验证拖链在极限弯折状态下的结构强度与活动行程，确保每一节链节的转动角度都被合理限位，避免拖链弯折过度造成内部线缆挤压损伤，同时优化链节表面的过渡圆角，去除尖锐棱角，防止使用过程中磨损线缆外层护套。整体模型结构完整，细节还原度高，可直接用于设备布线方案的可视化展示、工程选型参考以及虚拟装配调试。
