壁挂式自行车收纳支撑金属软木结构

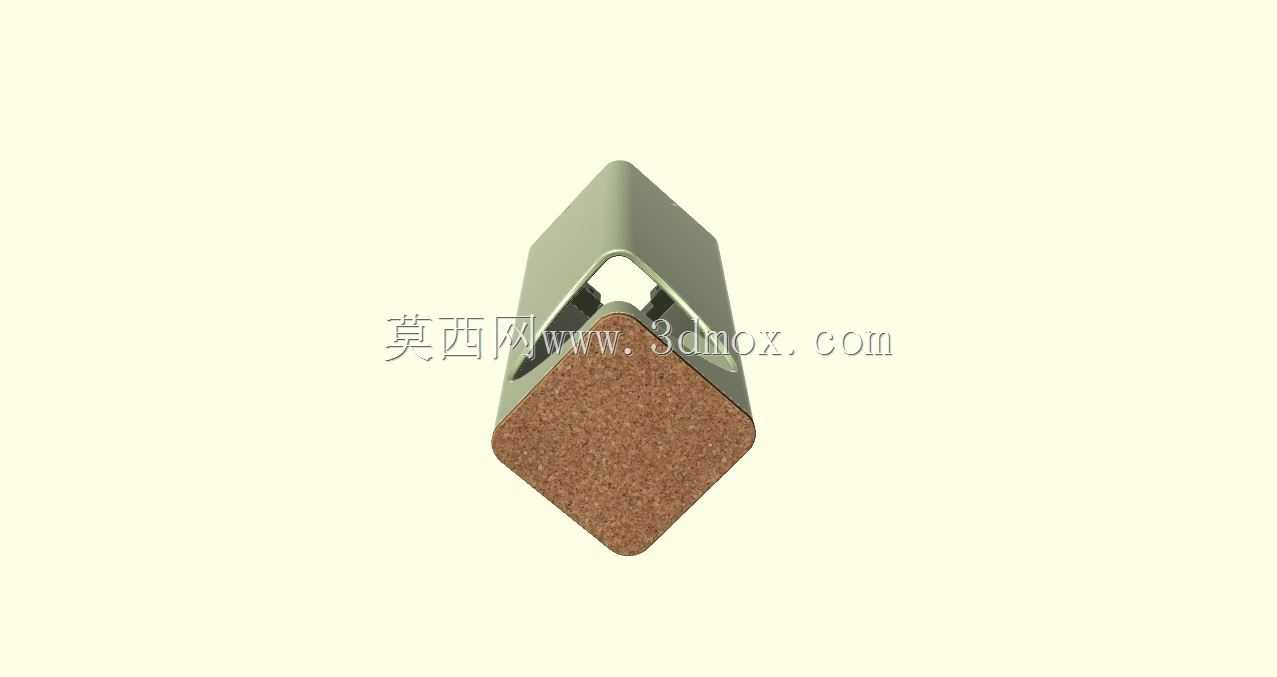

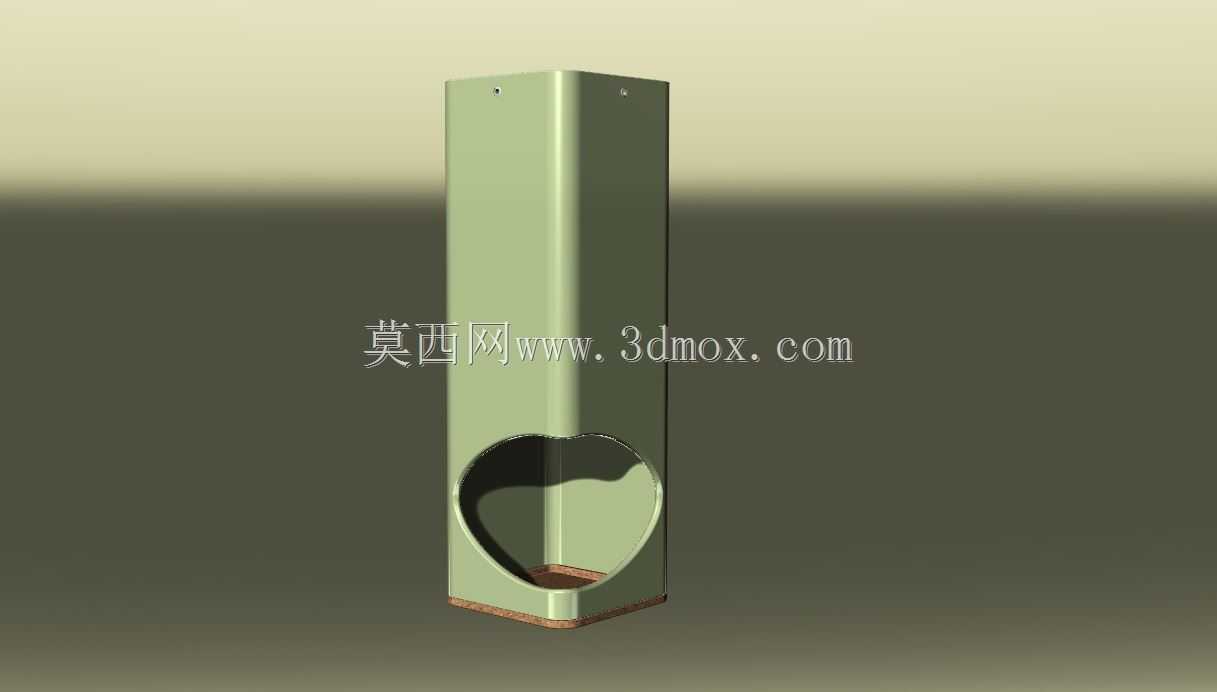

这类壁挂式自行车支撑结构，主要应用于城市小户型住宅、公寓公共停车区、骑行俱乐部室内收纳区等地面空间紧张的场景，解决传统落地式自行车架占用地面通行面积、易磕碰过往人员的痛点，能够将自行车垂直固定在墙面，释放地面可用空间。结构主体采用冷弯成型的金属薄板作为承载主体，金属板弯折形成竖向的长方腔体结构，腔体背部预留两个沉头安装孔，安装时可直接通过膨胀螺栓与混凝土墙面、实心砖墙完成刚性固定，安装孔位的竖向间距经过载荷校核，能够匹配常规26寸、27.5寸、29寸城市自行车与山地车的前轮轮圈宽度，安装完成后结构外伸距离控制在120mm以内，不会过度占用墙面外的通行空间，避免日常走动时发生磕碰。结构下部开设的心形镂空区域是核心的车轮卡位结构，镂空边缘做了卷边钝化处理，不会刮伤自行车轮圈的烤漆表面，使用时将自行车前轮推入镂空卡位即可完成固定，无需额外的绑带或锁扣结构，取放操作单手即可完成，适配宽度在35mm到55mm之间的常规自行车轮组。金属腔体的底部嵌入了一圈软木垫层，软木材质具备适中的摩擦系数与缓冲性能，一方面可以避免金属底边直接接触墙面，安装时不会刮伤墙面涂层，另一方面当车轮推入卡位后，软木垫层能够与轮胎表面形成柔性接触，增大接触摩擦力，避免自行车在固定状态下出现滑移脱落的情况，同时软木的阻尼特性能够吸收车辆停放时产生的微小晃动，降低金属结构与墙面之间的共振异响。设计过程中对金属板的壁厚做了针对性选型，在满足15kg垂直载荷的前提下尽可能降低板材厚度，控制整体结构自重，减轻墙面安装点的载荷负担，竖向腔体的棱边全部做了R3圆角处理，没有尖锐外露的边角，避免使用过程中造成人员划伤。整体结构没有多余的外露连接件，外观简洁，安装完成后与墙面贴合度高，除了基础的收纳固定功能外，也能作为墙面装饰元素适配简约风格的室内空间，卡位的异形镂空设计在满足功能的同时兼顾了视觉美观度，不会像传统金属支架那样显得生硬冰冷。
