农用机具悬挂连接支架结构设计

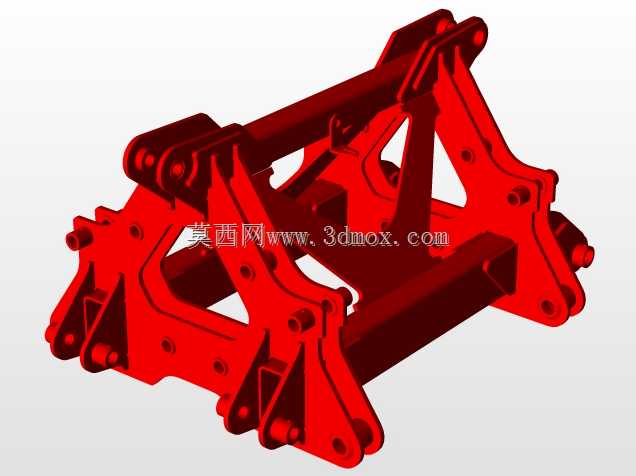

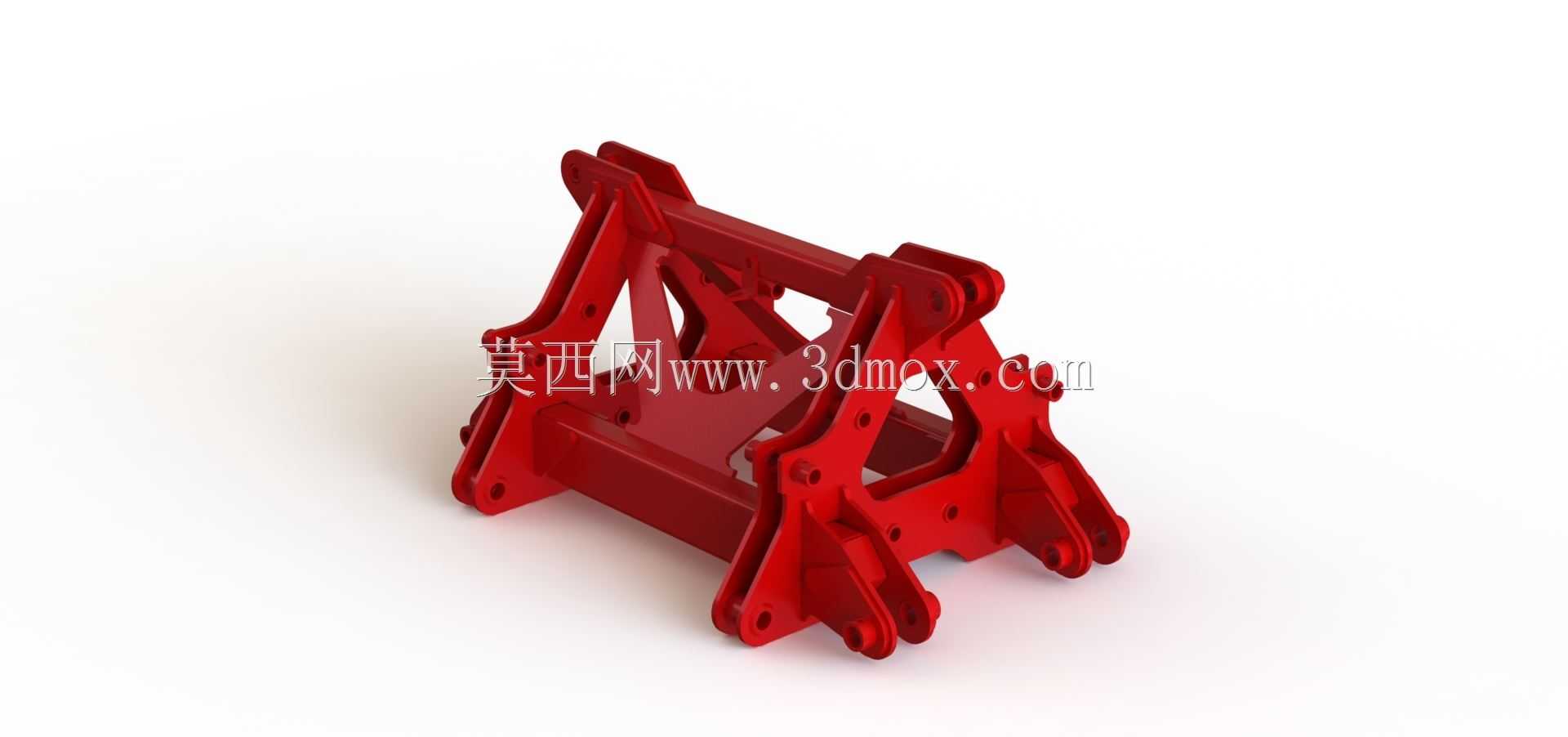

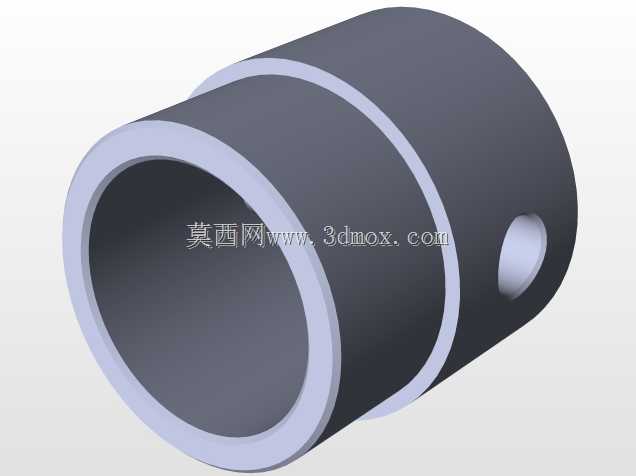

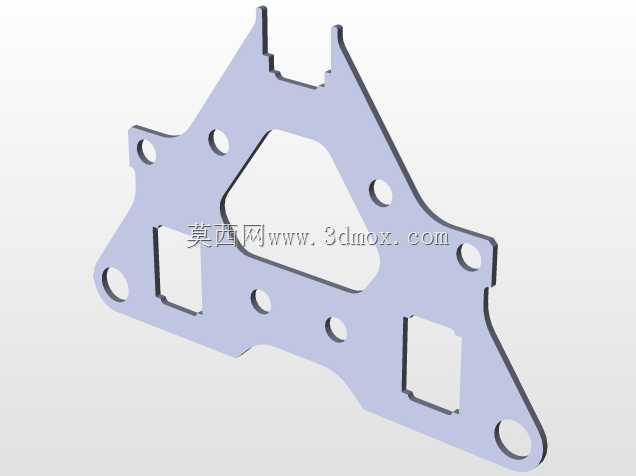

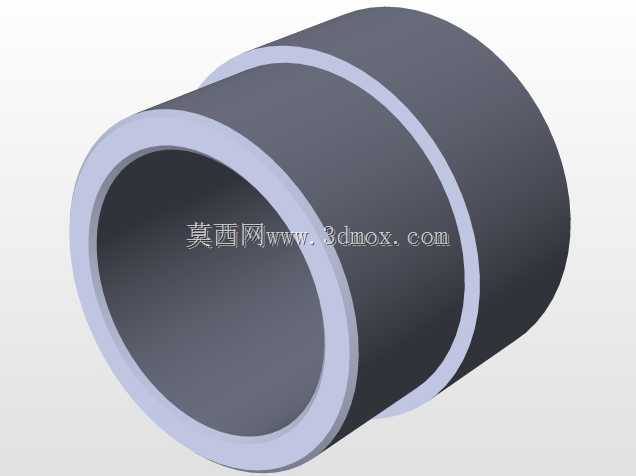

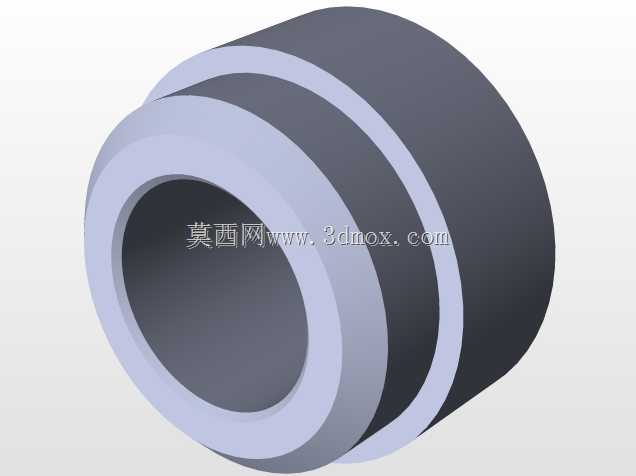

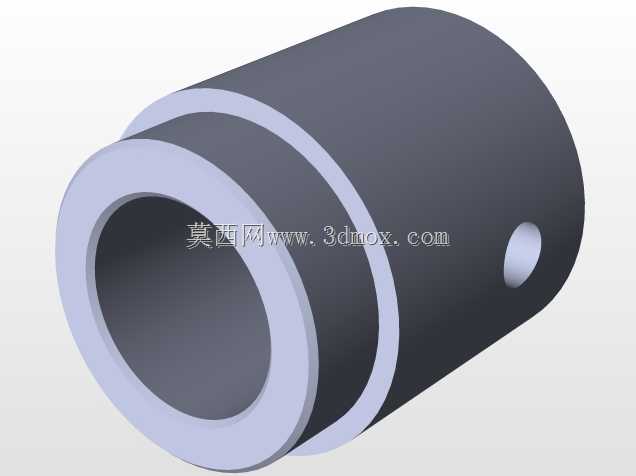

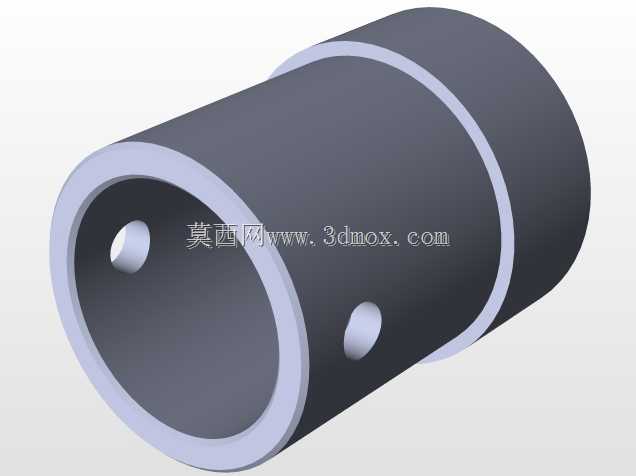

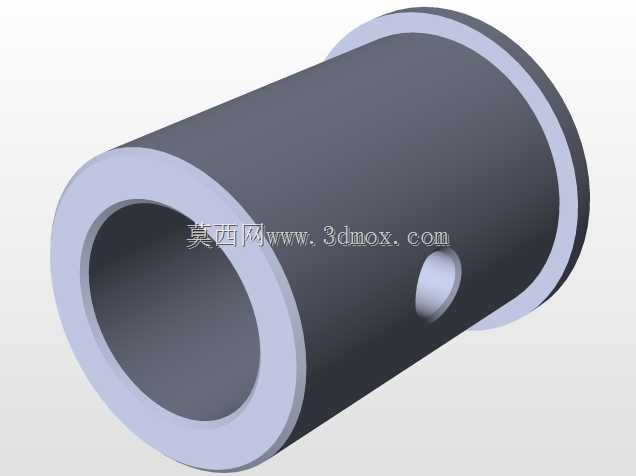

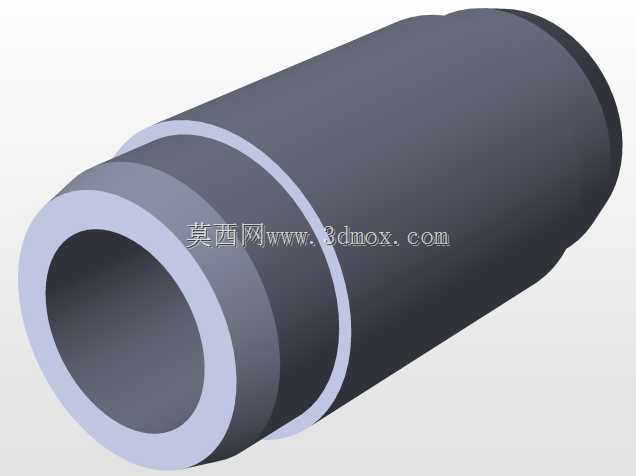

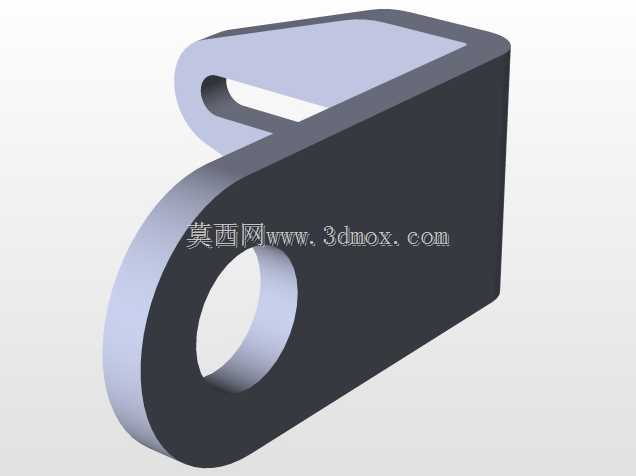

该构件作为农用拖拉机后悬挂系统的核心连接载体，主要承担农机具与动力主机之间的载荷传递、姿态铰接功能，适配耕整、播种、植保类多种后置作业机具的挂载需求，在丘陵、平原不同地块的农机作业场景中，可抵消机具作业时产生的交变冲击载荷，避免动力输出端与机具机架出现硬连接断裂问题。从结构设计逻辑来看，整体采用对称式三角桁架布局，两侧设置多组同轴铰接孔位，上部预留与拖拉机提升臂连接的销轴安装位，下部对应下拉杆的挂接点位做了加厚凸台处理，所有铰接孔的同轴度公差控制在0.1mm以内，保证挂接后机具升降过程无卡滞、偏摆问题。构件主体的板材折弯与筋板排布完全围绕受力路径设计，主受力侧板采用8mm厚低合金钢板冲压成型，中间横向连接筋采用箱型折弯结构，在不额外增加整体重量的前提下，将纵向抗扭刚度提升40%以上，可承受单侧最大12kN的偏载拉力，适配25-50马力段轮式拖拉机的挂载载荷上限。安装边界方面，构件整体宽度控制在680mm，上部挂接点间距为280mm，下部挂接点间距为520mm，完全匹配国内主流中小马力拖拉机的后悬挂三点挂接尺寸标准，无需额外改装转接板即可直接挂接；所有铰接孔内预留了润滑脂注油通道，可在日常保养时直接注入润滑脂，减少销轴与孔壁的干摩擦磨损，延长构件使用寿命。在实际作业场景中，该支架可随拖拉机提升臂的动作实现0-70度的俯仰角度调节，配合机具的地轮仿形结构，可保证作业机具在起伏地块始终保持稳定的作业深度，避免出现耕深不均、机具磕碰地面的问题；支架两侧的限位凸台可限制机具的左右摆动幅度，减少作业过程中机具的横向晃动量，提升作业直线度。设计过程中针对构件的应力集中点位做了圆弧过渡处理，所有折弯内角均保留R5的圆角，避免长期交变载荷下出现应力开裂问题，表面采用喷塑防锈处理，可适应田间高湿度、多泥土腐蚀的作业环境，减少日常维护的工作量。
