靠墙安装式双层网络设备承载机架

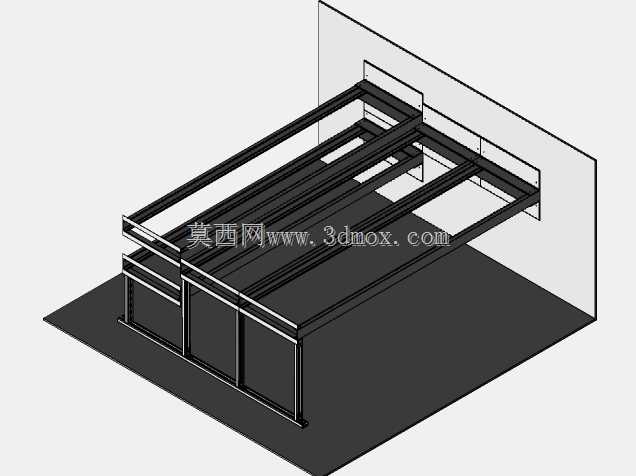

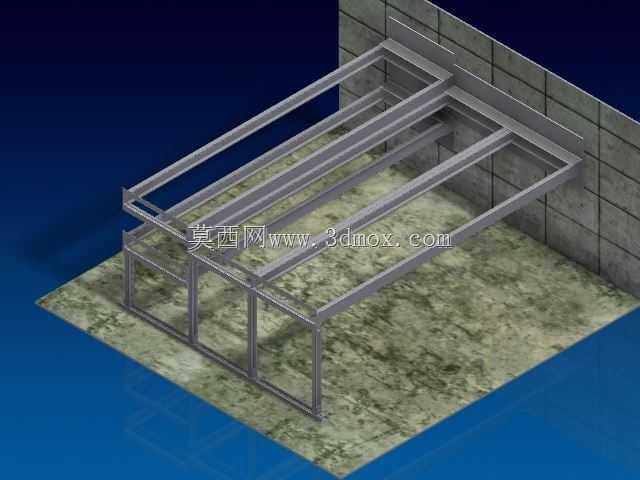

这款靠墙布设的双层型钢承载框架，主要面向弱电井、小型机房、楼道设备间这类空间局促的网络布设场景，解决传统落地机柜占用地面通行空间、小型点位设备无处规整安装的实际问题。日常使用中可承载交换机、配线架、小型UPS、理线架等常规网络配套设备，上下两层的分层设计可将数据交换设备与供电配套设备分区域布设，减少强弱电线路的交叉干扰，也方便后期运维人员分层排查线路故障。从结构设计逻辑来看，整体采用冷弯型钢拼装的框架形式，所有杆件均采用标准化成品型材裁切后通过螺栓拼接，无需现场焊接作业，安装时仅需先将靠墙侧的横向承重梁通过膨胀螺栓固定在混凝土墙面上，再依次拼装纵向支撑肋与外侧横向框架，单人即可完成整套结构的组装作业，大幅降低小型点位的施工成本。结构受力层面，靠墙侧的横梁直接将上部荷载传递到建筑墙体，底部纵向支撑脚贴合地面做辅助承重，避免长期荷载作用下框架出现下坠变形，框架的横向杆件预留了标准的设备安装孔位，孔位间距匹配常规19英寸网络设备的安装尺寸，无需二次打孔即可直接固定设备。安装边界方面，整套框架贴墙布设时突出墙面的深度控制在600mm以内，不会遮挡楼道正常通行空间，整体高度适配常规楼层的净空高度，上下层之间的净空距离预留了足够的设备散热与理线操作空间，侧面框架预留的走线缺口可方便线缆从侧面、底部多个方向引入框架内部，适配不同走向的预埋管线。框架的所有外露型钢边缘都做了钝化处理，避免安装运维过程中划伤施工人员，纵向支撑肋的排布密度经过荷载核算，单平米承载能力可满足常规网络设备的承重要求，不会出现局部杆件变形的问题。相较于成品机柜，这种开放式的框架结构散热条件更好，设备运行产生的热量可直接通过空气流通散出，无需额外加装散热风扇，也能减少设备积灰后的清理难度，运维时可直接从正面、侧面接触到设备的所有接口，不用拆卸机柜门板就能完成跳线更换、设备检修等操作。
