36英寸规格制块设备机架支腿套件

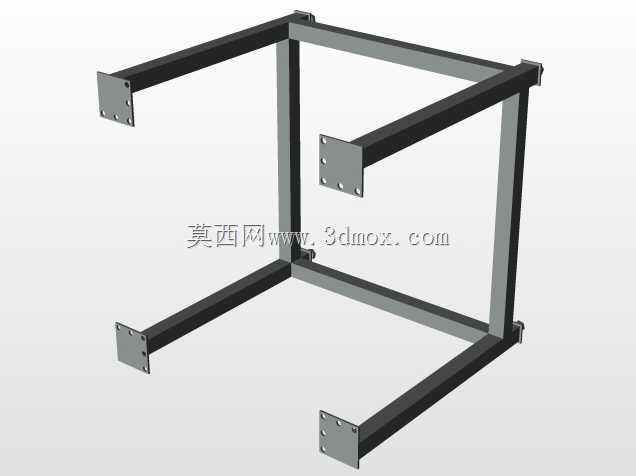

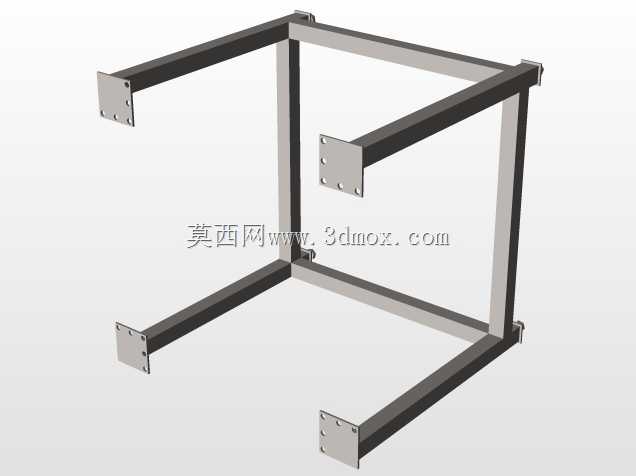

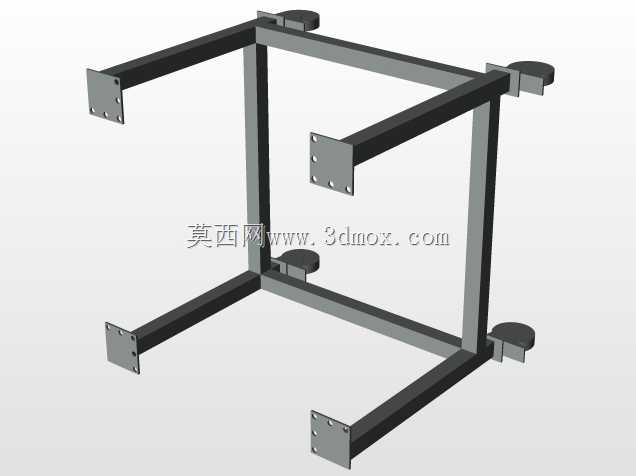

这套支撑框架结构主要适配制块生产场景下的主机安装需求，对应36×36英寸的设备安装基准面，在预制块成型生产线、砌块加工工位中承担整机载荷承载、安装基准定位的核心作用。从结构设计逻辑来看，整体采用方形管材拼接成对称的四向伸出框架，四个支臂末端统一配置带安装孔的法兰连接板，安装时可直接通过螺栓与设备底部的预留安装位锁紧固定，无需额外加工转接件，能大幅缩短现场安装的调整周期。框架的竖向支撑腿与横向伸出臂采用满焊连接工艺，所有焊缝位置均做了应力释放处理，避免长期承载交变载荷时出现焊缝开裂、结构形变的问题。从安装边界来看，四个横向支臂的伸出长度完全匹配36英寸见方的设备底座尺寸，安装孔位按照通用制块设备的底脚孔距标准排布，现场对位时无需二次扩孔调整，竖向支撑的高度预留了足够的设备底部操作空间，方便后期维护时梳理底部管线、清理落料残渣。结构设计阶段充分考虑了制块生产场景的工况特性，生产过程中设备会产生持续的振动载荷，因此框架管材选型时预留了足够的壁厚冗余，整体刚性可满足满负荷生产时的抗振要求，不会因为长期振动出现连接螺栓松动、支撑面偏移的问题。四个末端安装板的平面度在加工时做了铣平处理，安装后能保证设备整体处于水平基准面，避免因为支撑面不平导致设备运行时出现偏磨、成型精度下降的问题。框架整体采用对称式布局，安装时无需区分方向，四个支臂可任意对应设备的四个底脚位置，降低现场安装的对位难度，对于结构设计人员来说，这套框架的建模逻辑完全遵循从安装基准倒推结构尺寸的思路，所有连接位置的尺寸都预留了装配公差，实际生产加工时可直接按照模型尺寸下料焊接，不需要反复校核装配间隙。在实际生产线应用中，这类支撑机架除了承载主机重量，还可根据需求在框架横梁位置加装辅助走线槽、废料导槽等附属配件，方管的平面结构方便后期加装附件时钻孔固定，不需要额外焊接安装座。支腿底部也预留了后期加装可调脚杯的安装位，如果现场地面平整度不足，可通过可调脚杯快速调整整机水平度，适配不同工况的现场安装条件。
