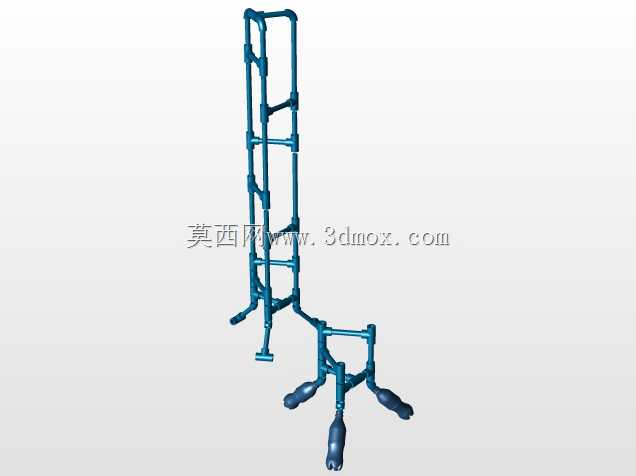

CPVC管材组合式落地置物支架结构

这类CPVC管件拼接的支架结构，多应用在实验室、小型加工车间、民用卫浴周边或是户外临时置物场景中，核心作用是利用标准CPVC管材与配套接头的快装特性，快速搭建成具备竖向承载能力的置物载体，不需要额外的焊接或是复杂的金属加工工序，普通作业人员参照装配关系就能完成搭建。从结构设计逻辑来看，整体采用竖向主立杆作为主要承力构件，每间隔固定高度设置横向连接杆件形成矩形框架层，既可以直接在横向杆件上放置轻质置物板承载小件物品、工具或是管路附件，也可以通过配套的管卡固定外接的细管线、喷淋头或是小型检测元件。底部采用向外延伸的分叉支脚结构，支脚末端做了圆弧过渡的支撑端，增大与地面的接触面积，避免支架受竖向载荷时出现侧翻，同时支脚与主立杆通过三通、弯头类标准CPVC接头连接，不需要额外定制异形连接件，所有构件都能采用市售标准CPVC管材裁切后拼接，大幅降低了搭建成本与加工周期。设计过程中需要重点考量竖向立杆的长细比控制，避免单段立杆过长导致整体结构失稳，横向连接杆的排布间距需要结合预期承载物品的高度调整，同时要保证每层框架的对角线尺寸一致，避免搭建完成后出现整体扭曲的情况。安装边界方面，这类支架不需要在地面做预埋或是打膨胀螺栓固定，只要放置在平整的硬质地面上就能使用，整体占用的地面投影尺寸由底部支脚的外伸长度决定，竖向总高度可以根据实际使用需求通过增减立杆段的长度灵活调整，适配不同的室内净高要求。由于CPVC材质本身具备耐酸碱腐蚀、自重较轻的特性，这类支架在有轻度腐蚀环境的作业场景中，比普通钢制支架的维护成本更低，不会出现锈蚀掉漆的问题，同时管件之间可以通过专用CPVC胶水粘接固定，也可以采用插接不涂胶的方式做成可拆解结构，方便后续搬迁调整结构形态。在实际选型搭建时，需要根据预期承载的重量选择对应壁厚的CPVC管材，承载较轻的日常物品时可选用薄壁管材，若需要承载稍重的工具或是物料，则要选用加厚的工业级CPVC管材，同时在横向杆件位置增加斜向支撑拉杆，提升整体框架的抗扭能力，避免放置重物后出现框架变形垮塌的问题。支脚位置如果是在光滑的瓷砖或是环氧地坪上使用，还可以在支脚末端加装橡胶防滑垫，进一步提升支架的放置稳定性，避免受侧向推力时出现滑移。
