抽拉式厨房香料收纳整理架结构设计

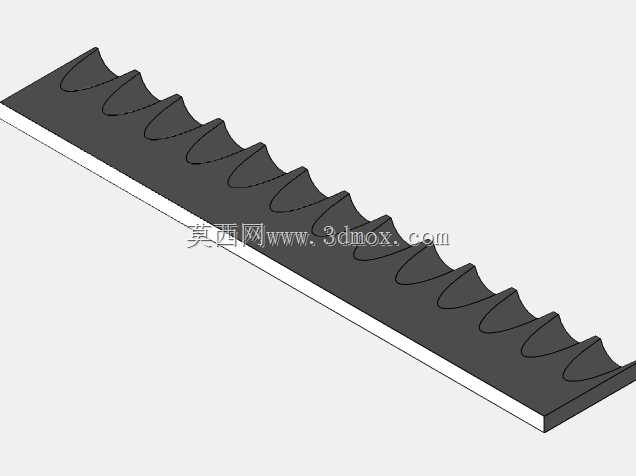

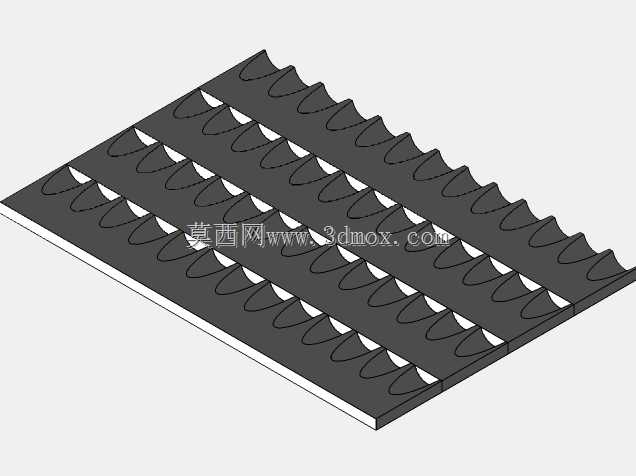

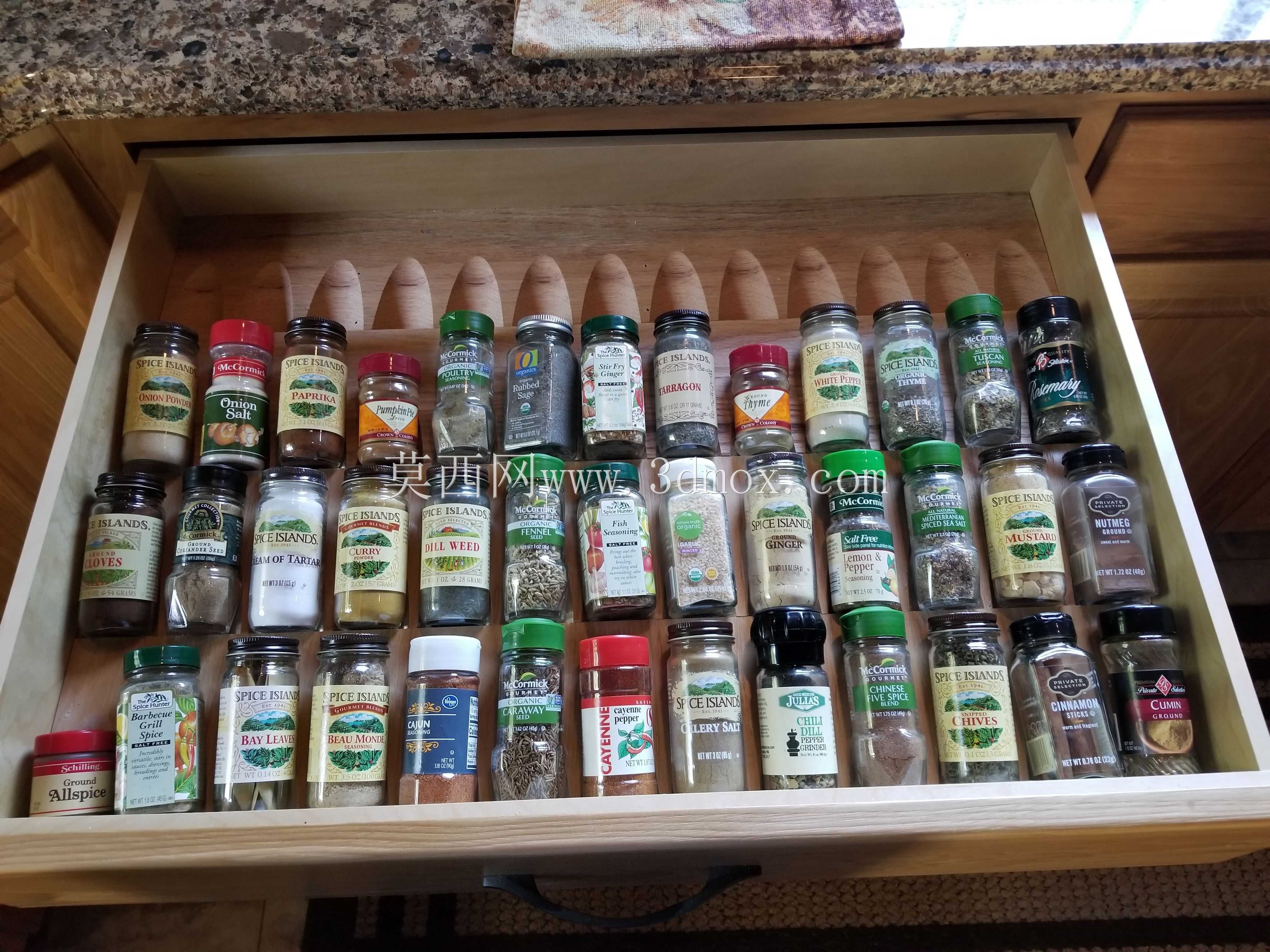

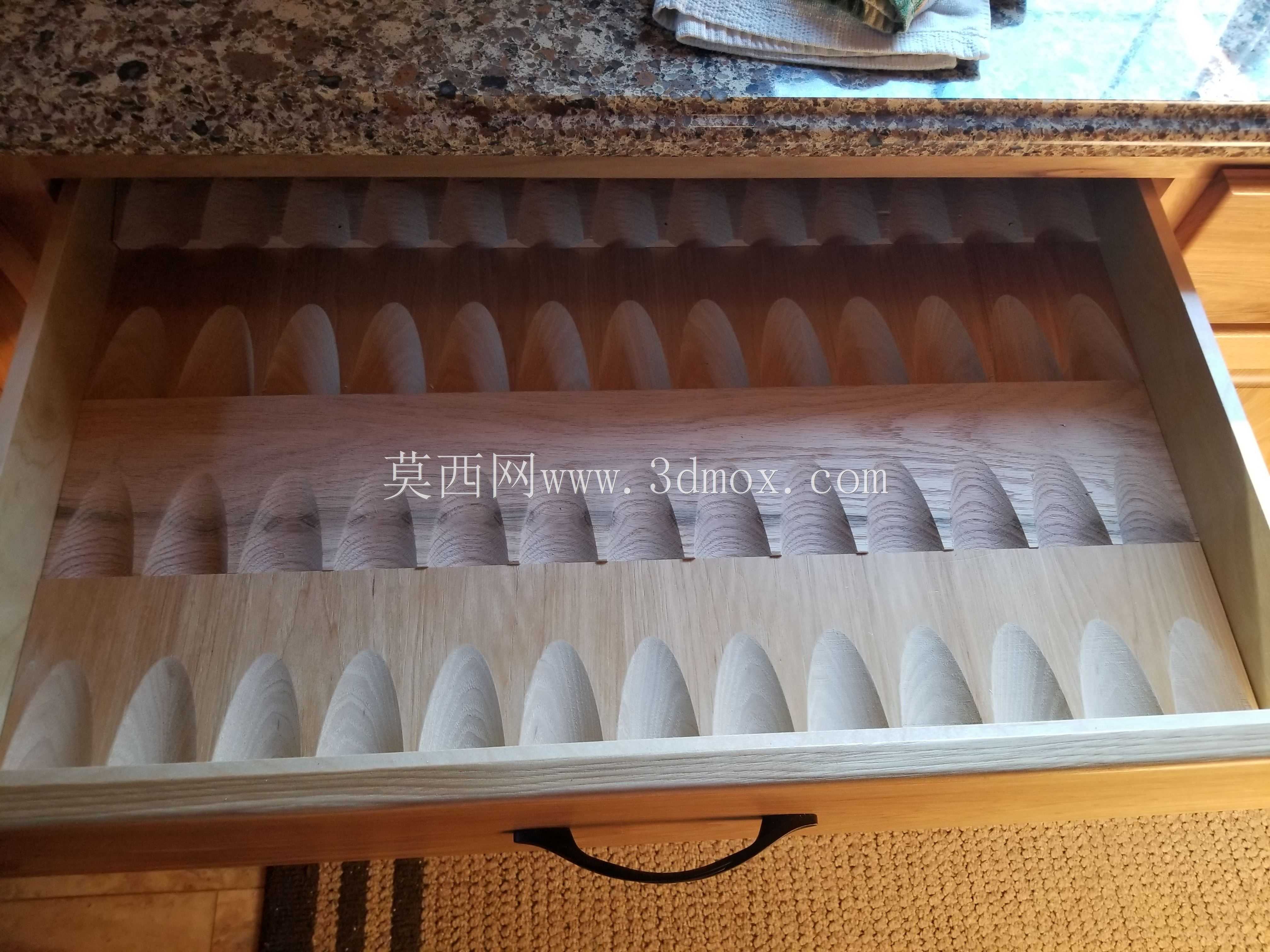

这款抽拉式香料收纳架主要适配家用厨房嵌入式抽屉场景，解决传统橱柜内调料瓶堆叠摆放、取用不便、易倾倒漏洒的实际痛点，日常使用时可完全拉出抽屉，所有香料瓶一目了然，无需翻找即可快速拿到对应调料，推回后完全隐藏于橱柜内部，不占用台面操作空间，适配多数标准厨房地柜的抽屉安装尺寸。设计阶段首先调研了市售主流玻璃调料瓶的外形尺寸，涵盖常见的30g到100g装香料瓶的瓶身直径、高度区间，在架体上设置对应数量的弧形定位槽，每个槽位的弧度与瓶身下半部分贴合，抽拉过程中即使存在一定的推拉加速度，瓶身也不会出现滑移、倾倒的情况，定位槽的排布采用三排错列布局，最大化利用抽屉内部的平面空间，同时预留出手指取放瓶身的操作间隙，避免相邻瓶身间距过小导致拿取时碰倒周边调料。架体主体采用实木材质加工，边缘做圆弧倒角处理，避免日常抽拉操作时划伤手部，整体厚度控制在适配常规抽屉的内空高度范围内，不会出现架体安装后抽屉无法正常闭合的问题，架体底部与抽屉底板之间采用免钉胶加定位销的固定方式，不需要对原有抽屉进行打孔改造，用户可自行完成安装适配。实际使用场景中，除了厨房收纳香料，该结构也可适配手工工作台的小零件收纳、画室颜料管收纳等同类需要分类定位小物件的场景，定位槽的尺寸可根据存放物品的外形做对应调整，核心的错列排布、弧形定位的设计逻辑可直接复用。建模过程中对每个定位槽的中心距做了参数化设置，调整瓶径参数时可快速重新生成整排布的槽位，不需要逐个特征修改，架体的整体长宽尺寸也设置了全局参数关联，可根据不同用户的抽屉内空尺寸快速调整整体规格，适配不同尺寸的橱柜安装需求，架体边缘的倒角半径统一设置为2mm，兼顾加工便利性与使用安全性，不存在尖锐的外露棱边。
