FAB-2型阵列可编程逻辑控制器结构设计

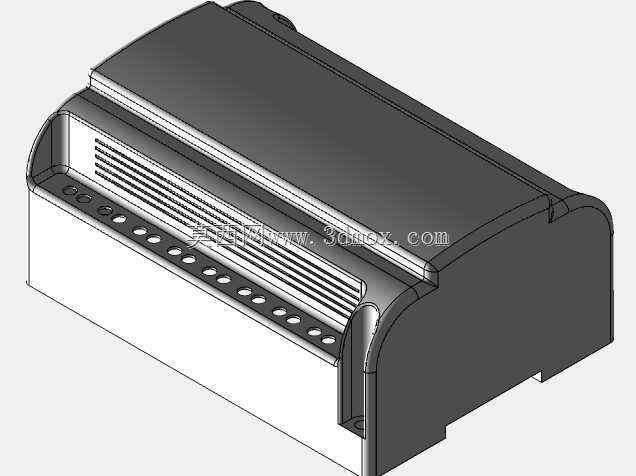

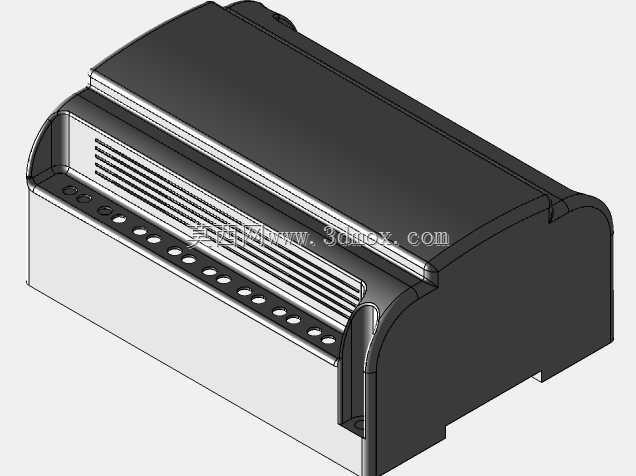

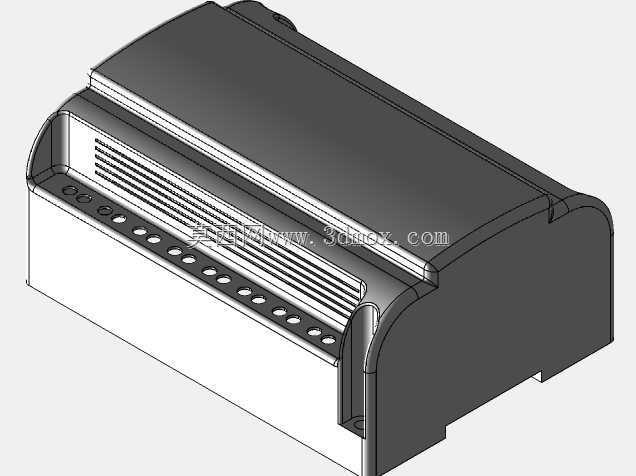

　　在离散制造产线的分布式控制场景中，这类阵列式PLC常被部署在工位侧作为从站控制单元，承接主站下发的逻辑指令，就近完成传感器信号采集、执行机构动作驱动的任务，相比集中式柜内安装的大型PLC，能大幅缩短现场布线长度，降低信号干扰带来的逻辑误触发风险。从结构设计来看，这款控制器采用上下分体式壳体拼接结构，上盖为带弧形过渡的深灰色塑壳，表面排布多组平行散热格栅，对应内部主控板的功率器件发热区域，可在无强制风冷的工况下，依靠自然对流满足元器件温升要求，避免长期高温运行导致的电容鼓包、触点氧化问题。下壳体为浅灰色基座，正面沿长度方向等距排布两排接线端子孔位，端子孔采用下沉式设计，接线完成后线缆不会突出壳体正面，可减少积灰落入端子排的概率，

　　同时降低现场拖拽线缆时扯松接线的风险。壳体两侧预留了标准DIN导轨安装的卡扣结构，无需额外打孔固定，可直接卡装在电控箱内的35mm标准导轨上，安装时的左右预留间隙仅需10mm即可完成卡扣卡合与拆卸操作，适配紧凑排布的柜内安装空间。壳体顶部的弧形过渡并非单纯的外观设计，实际是为了匹配内部PCB板的元器件高度差，将较高的电源模块、通讯模块布置在壳体中部的最高区域，两侧较低区域布置接线端子与信号调理电路，在保证内部元器件不与壳体内壁发生干涉的前提下，尽可能压缩整体外形高度，减少柜内的垂直空间占用。接线端子的孔位间距严格遵循工控行业的5.08mm标准间距，可兼容市面上主流的冷压端子与接线工具，现场接线时无需额外定制特殊规格的接插件。

　　壳体的拼接缝隙处设计了凹凸止口结构，装配后可达到IP20的防护等级，能够阻挡直径大于12mm的固体异物进入壳体内部，适配常规工业车间的电控箱内部安装环境，避免车间内的金属切屑、线头掉落导致的内部电路短路问题。在实际选型应用中，这类阵列式PLC多用于小型自动化设备的单机控制，比如小型输送线的启停逻辑、工位夹具的夹紧松开控制、检测工位的信号逻辑判断，可通过扩展端口连接数字量、模拟量扩展模块，适配不同点位数量的控制需求，其紧凑的外形结构也适合嵌入到小型设备的机身内部，无需单独设置大型电控柜，能有效降低小型设备的整体制造成本与占地面积。建模过程中对壳体的壁厚做了均匀化处理，整体壁厚保持在2.5mm，既满足塑壳注塑成型的工艺要求，避免壁厚不均导致的缩水、翘曲变形问题，也能保证壳体的结构强度，在现场安装、维护的磕碰中不易出现开裂破损。
