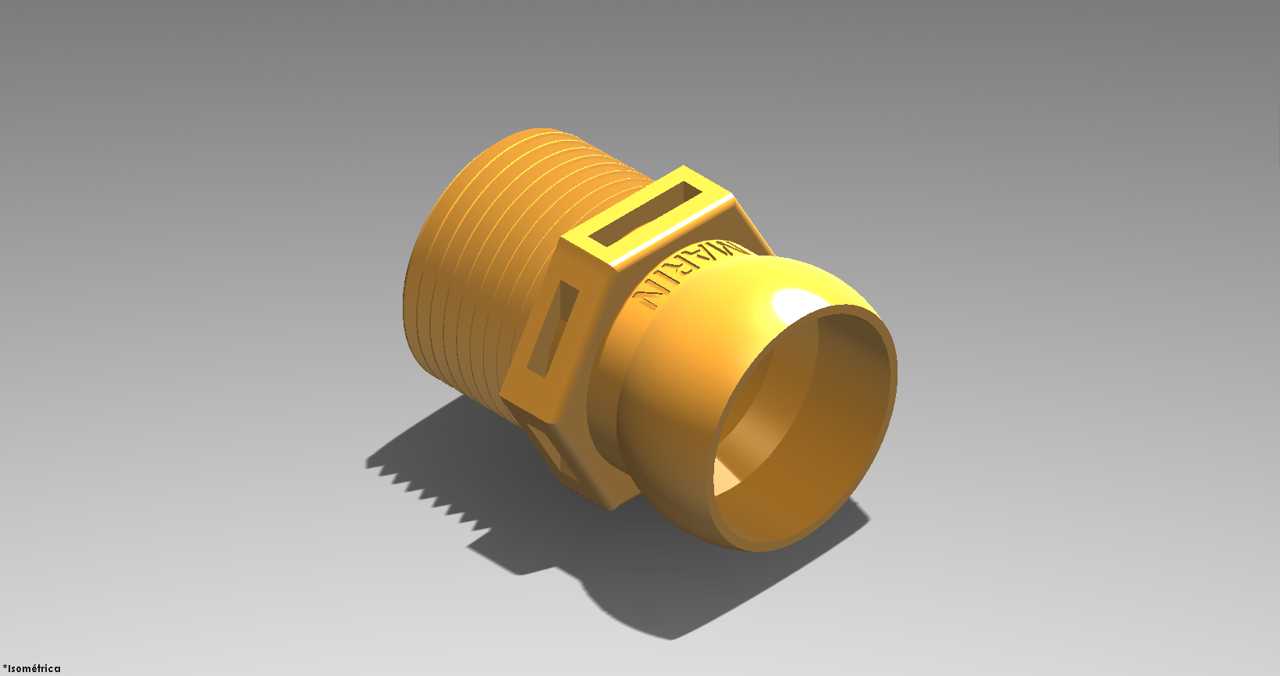

3/4NPT外螺纹模块化软管快插接头

日常做气动回路、低压流体输送管路的三维布管时，这类带3/4NPT外锥管螺纹的模块化软管接头是选型库里的高频件，很多刚入行的结构设计师容易忽略管接头的安装边界，最后装配时才发现扳手空间不够、软管弯折半径超差，反而拖慢整机组装进度。这个接头的设计逻辑完全围绕现场装拆效率做优化，外螺纹端采用标准NPT锥管螺纹，靠螺纹啮合时的锥面挤压实现密封，不需要额外缠绕生料带也能满足低压工况的密封要求，适配所有带对应内螺纹接口的阀块、泵体、气源处理元件。接头另一端是带卡扣限位的软管插接端，外表面做了多道环形倒刺结构，插入对应内径的柔性软管后，倒刺会嵌入软管内壁，配合外置喉箍锁紧就能承受10bar以内的工作压力，不会出现管路脱开、介质渗漏的问题。接头中部特意做了带两个平行平面的六角加强筋结构，不是常规的外六角造型，两个平面刚好适配开口扳手的咬合尺寸，安装时不需要整圈转动扳手，在管路密集、操作空间狭窄的设备内部，只要有能容纳扳手转动30度的间隙就能完成拧紧作业，比传统全六角接头的安装效率高不少。做三维建模时要注意几个关键尺寸边界：NPT螺纹端的有效啮合长度要控制在11-12mm，拧入对应内螺纹接口后，接头端面和安装基体之间要预留1mm左右的间隙，避免螺纹拧到底后硬顶造成基体螺纹滑牙；软管插接端的插入深度要做到18mm以上，倒刺的外径要比适配软管的内径大1.2-1.5mm，保证插接后有足够的抱紧力；中部扳手位的最大外径要控制在32mm以内，相邻两个接头的中心距至少要留38mm，避免扳手操作时和旁边的管路、元件发生干涉。这类接头主要用在工厂自动化生产线的气动供气管路、小型水处理设备的低压输水回路、工程机械的辅助气路系统里，模块化的设计可以搭配不同规格的转接头，实现不同管径软管、不同螺纹接口之间的快速转接，不需要在现场重新套丝、焊接，大幅降低管路改造的工时成本。建模时还要注意接头内部的流道要做圆滑过渡，不要出现直角台阶，不然会增大管路的流体阻力，在大流量供气的工况下会造成不必要的压力损失，影响末端执行元件的输出力。另外接头外表面的标识槽是用来标注介质流向、适配软管规格的，建模时不要忽略这个细节，生产时可以直接在槽内激光打标，不会因为管路安装后的摩擦造成标识磨损，后期设备维护时能快速识别接头参数，减少接错管路的概率。
