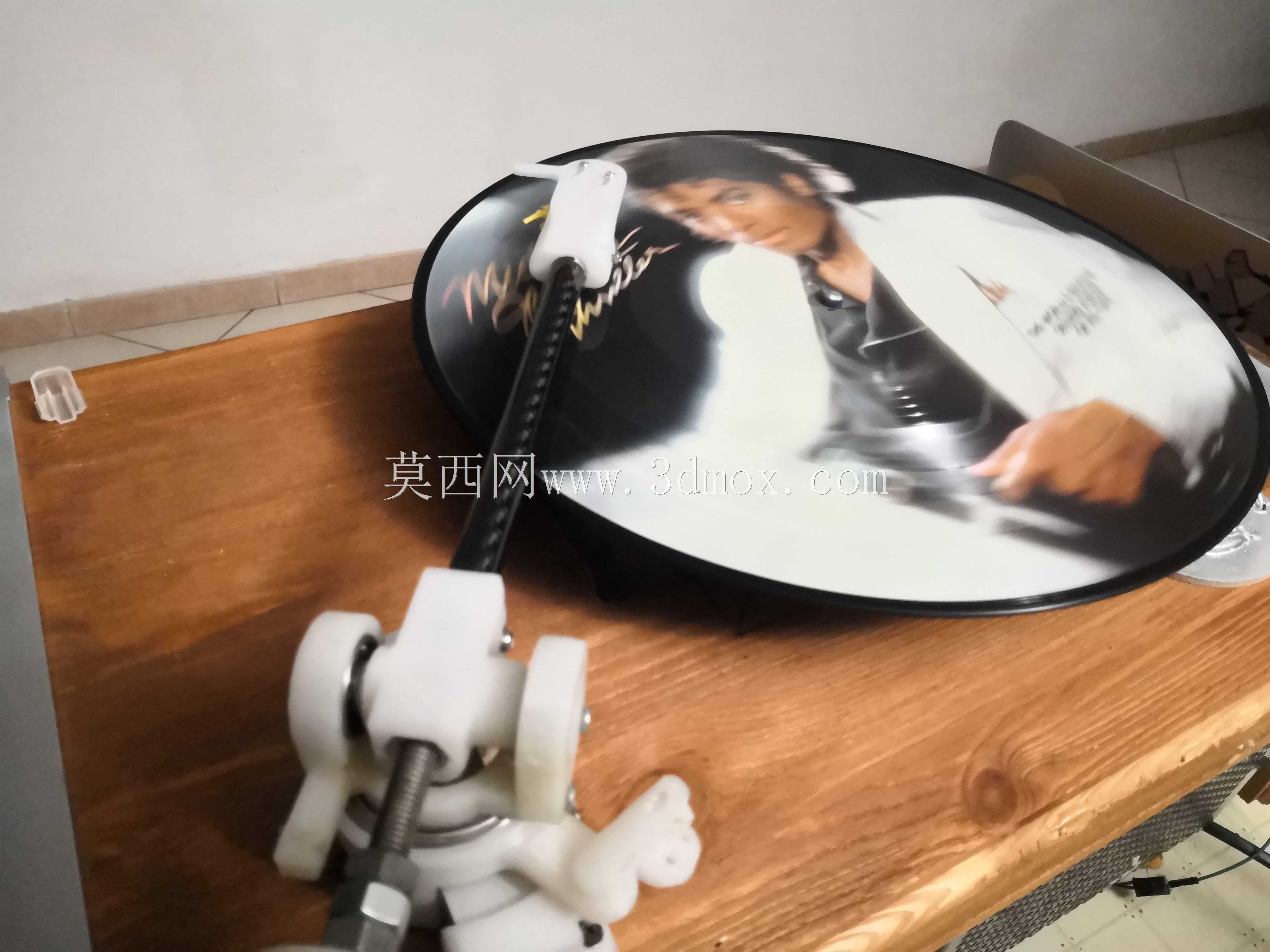

适配旧乙烯基唱片的自制转盘播放装置

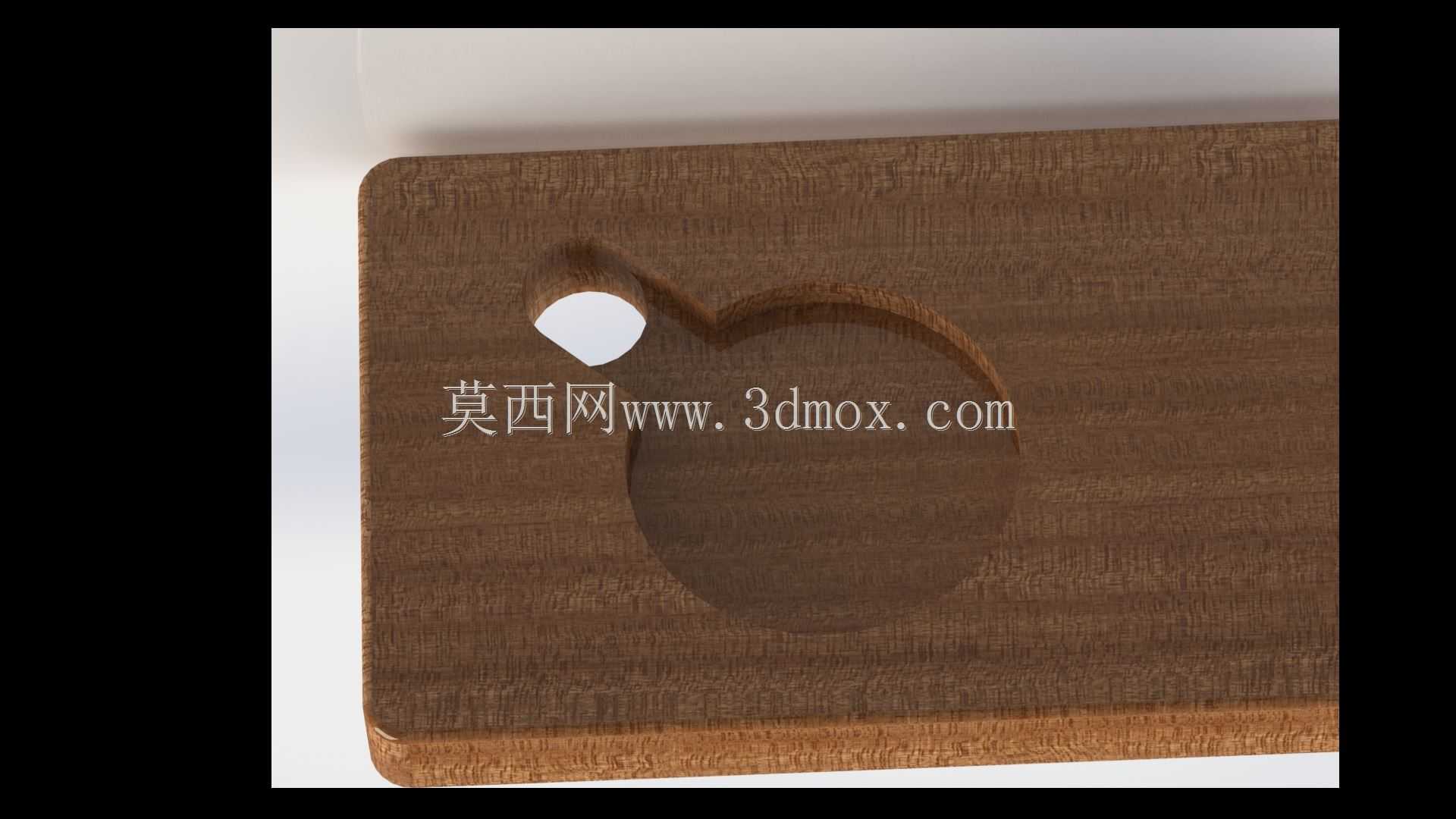

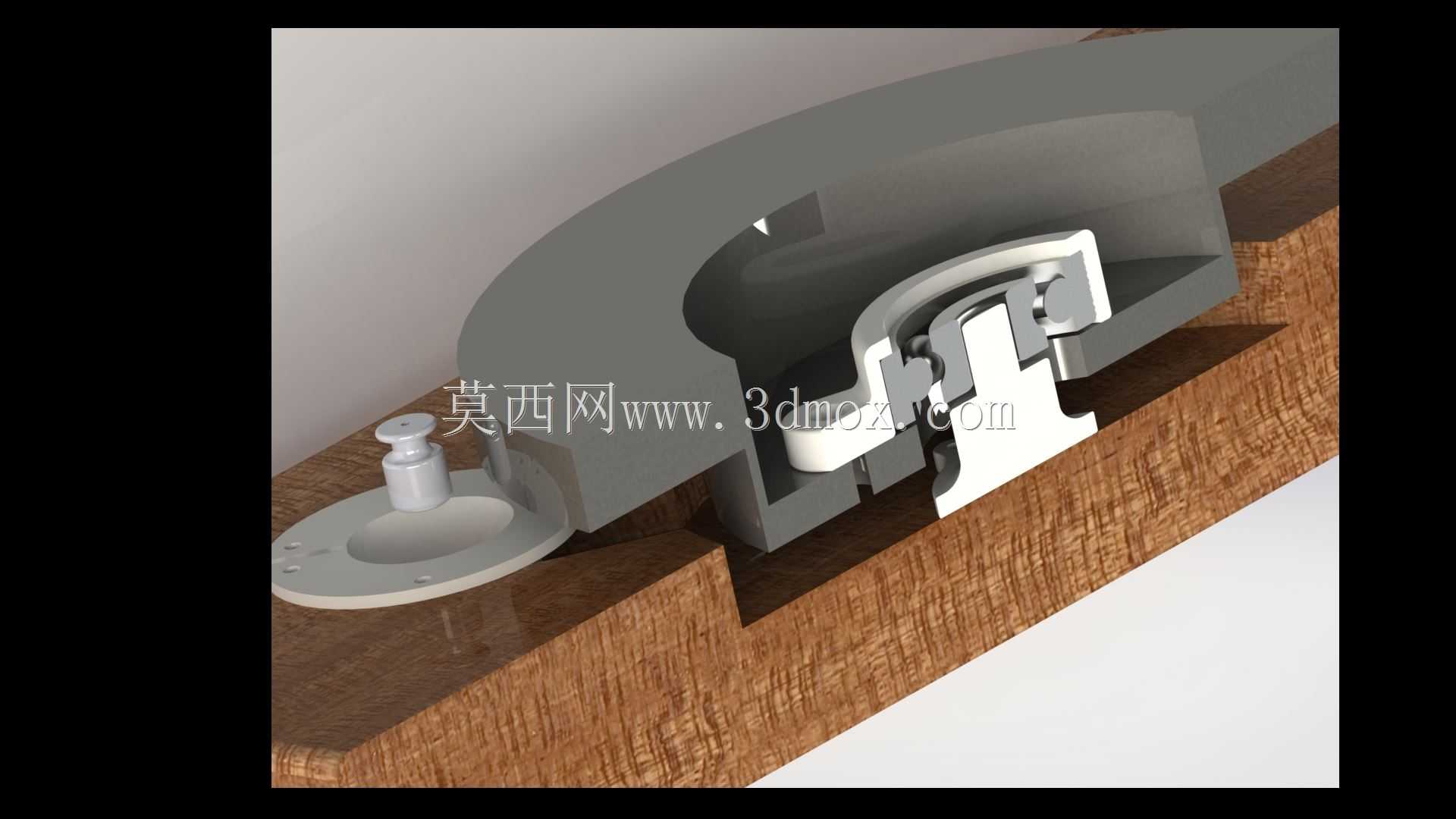

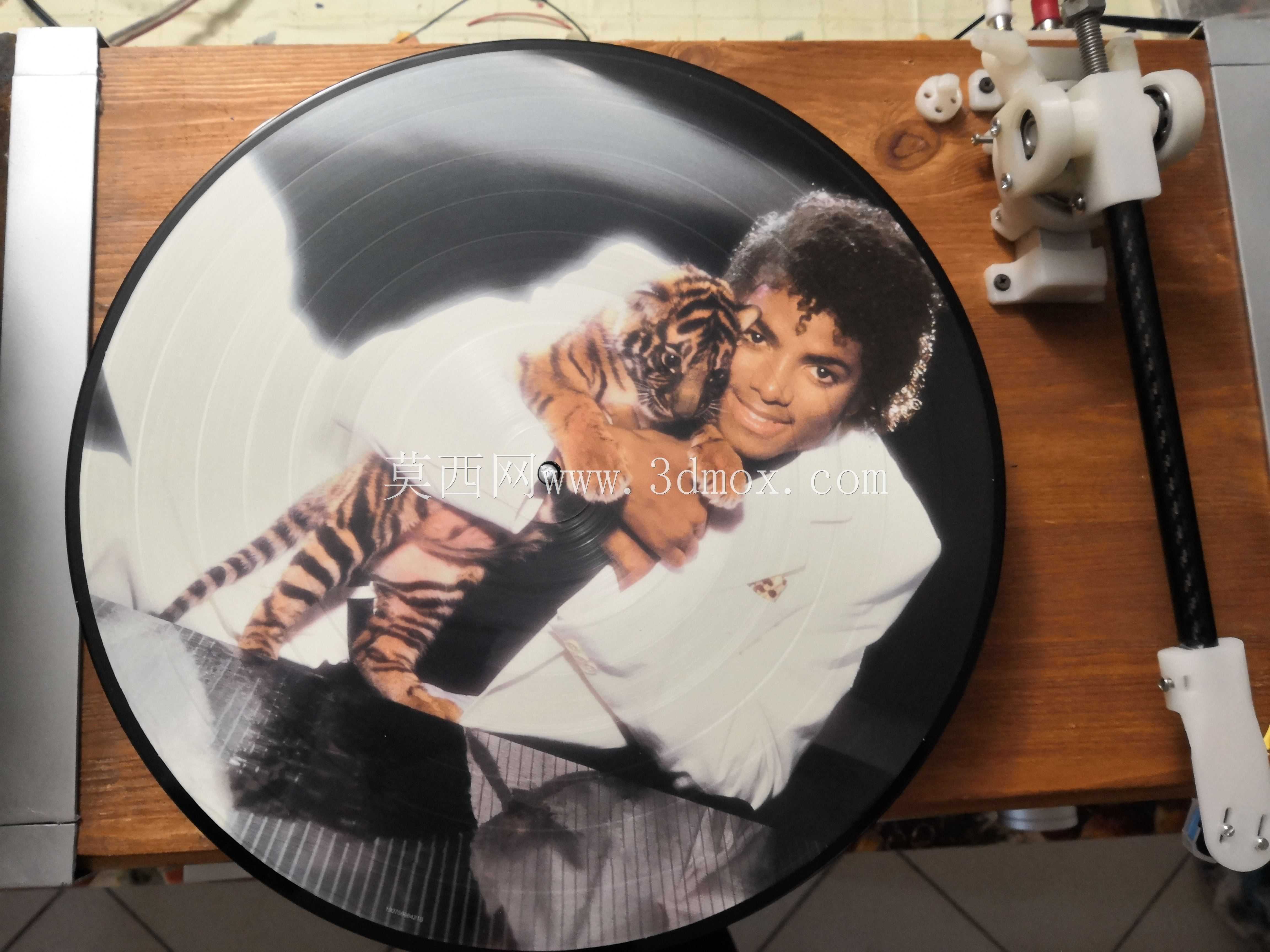

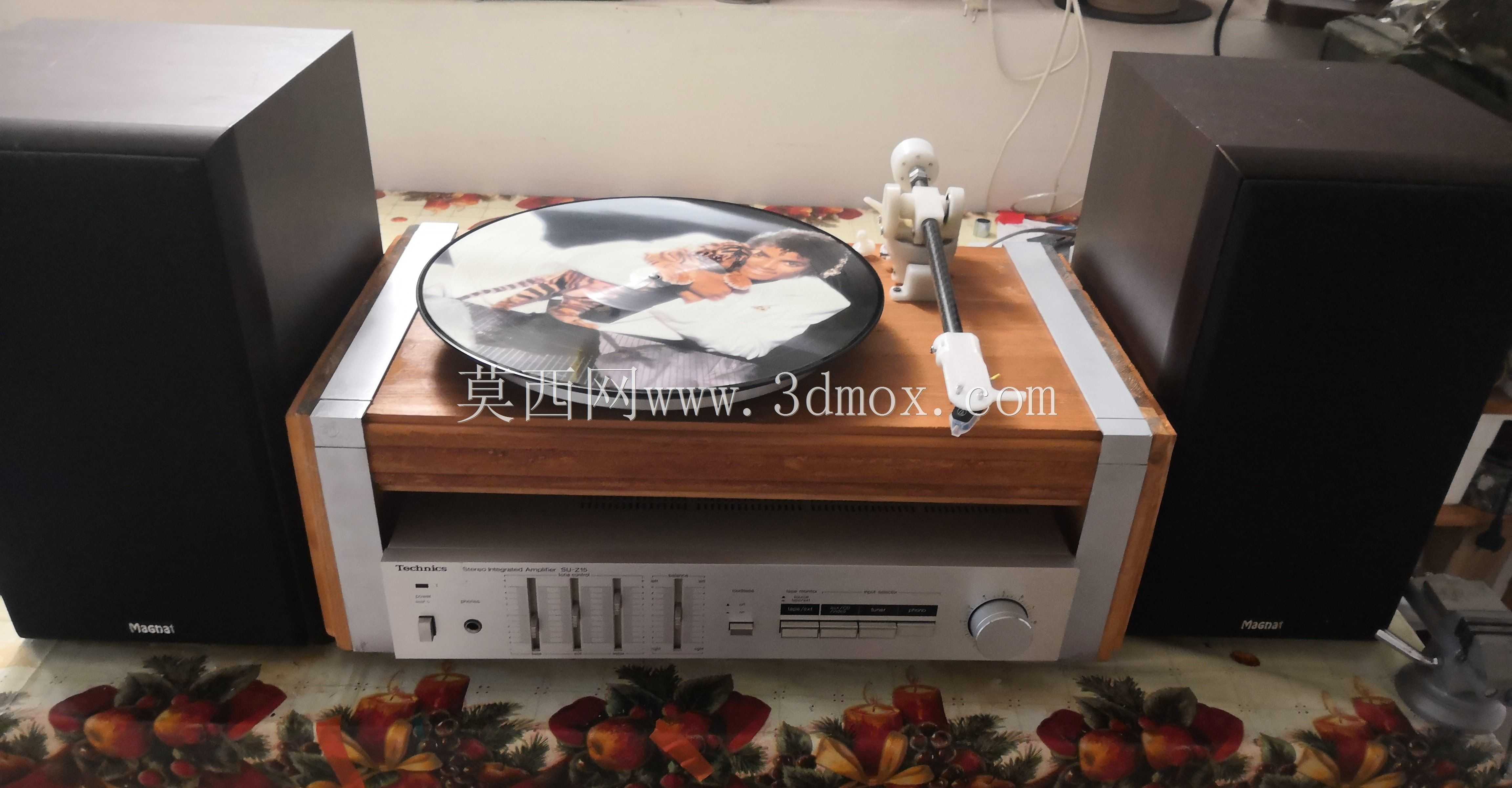

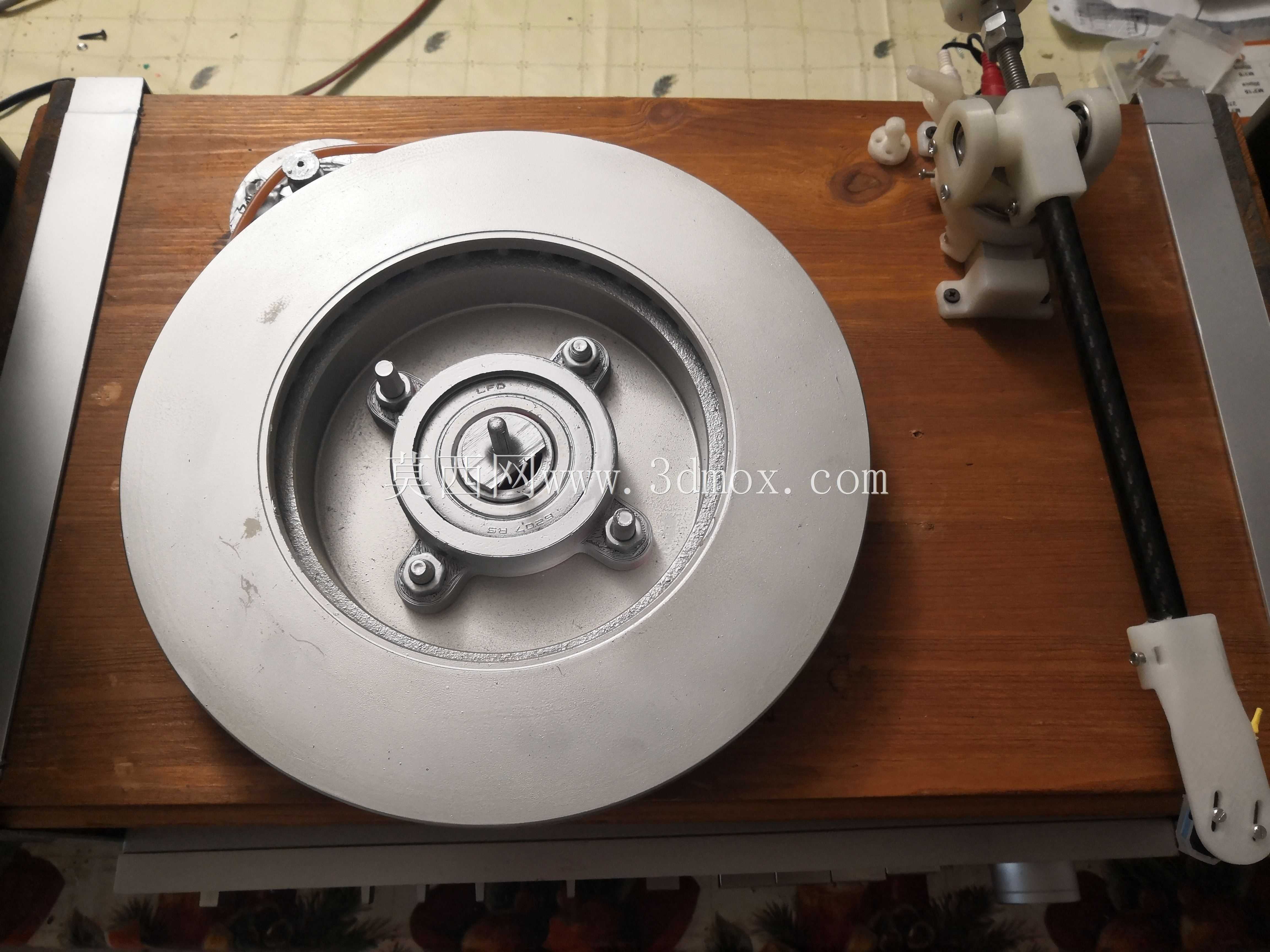

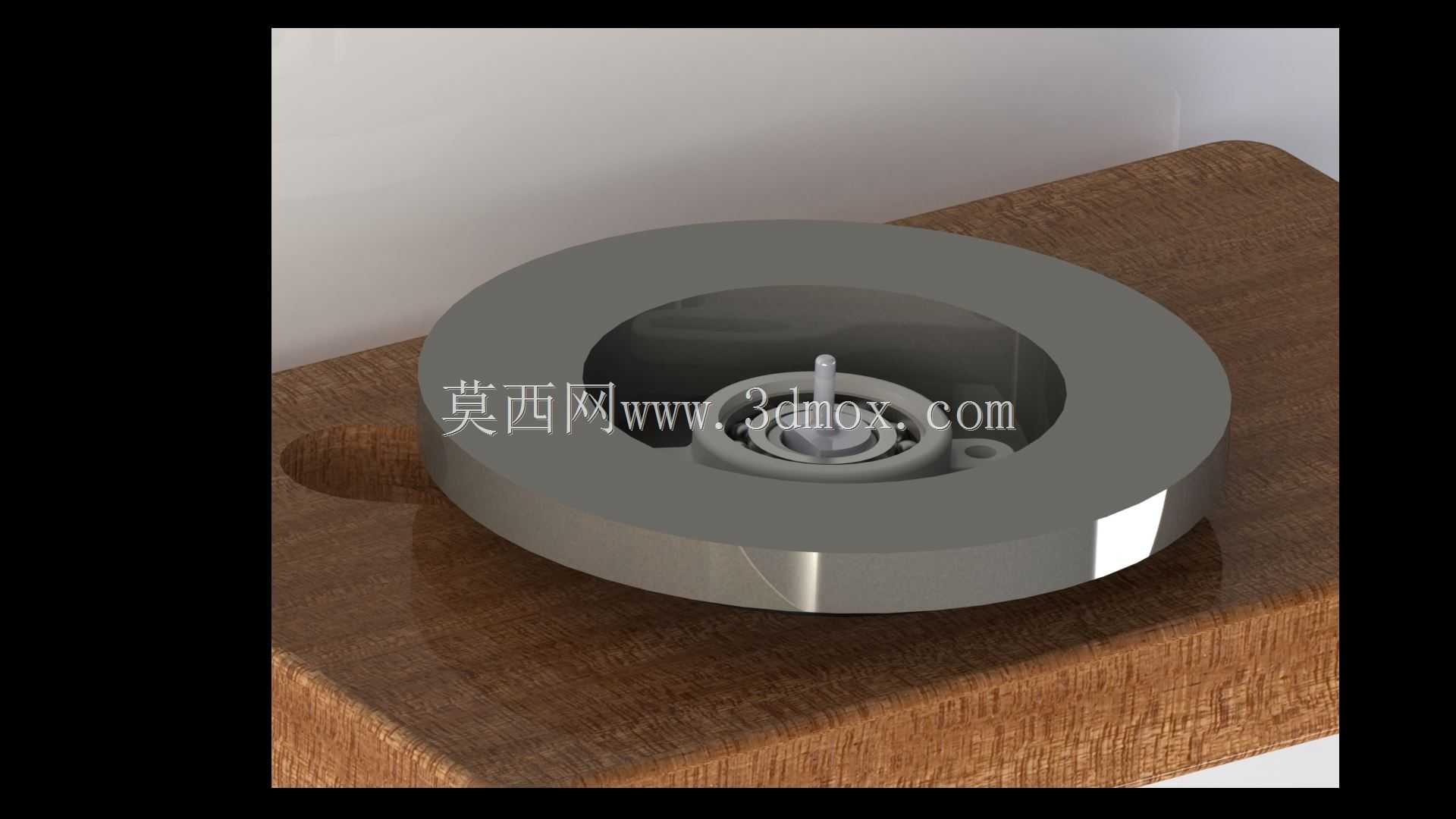

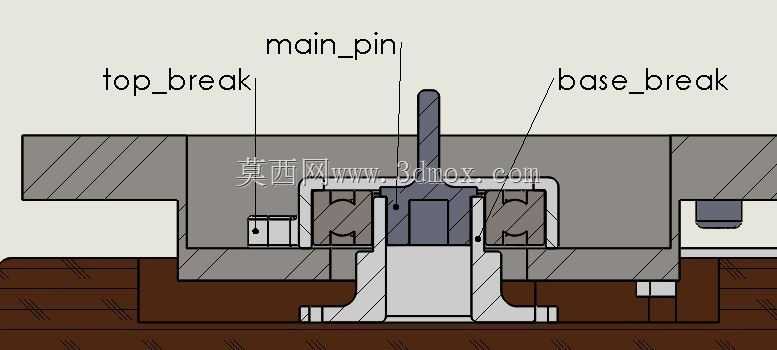

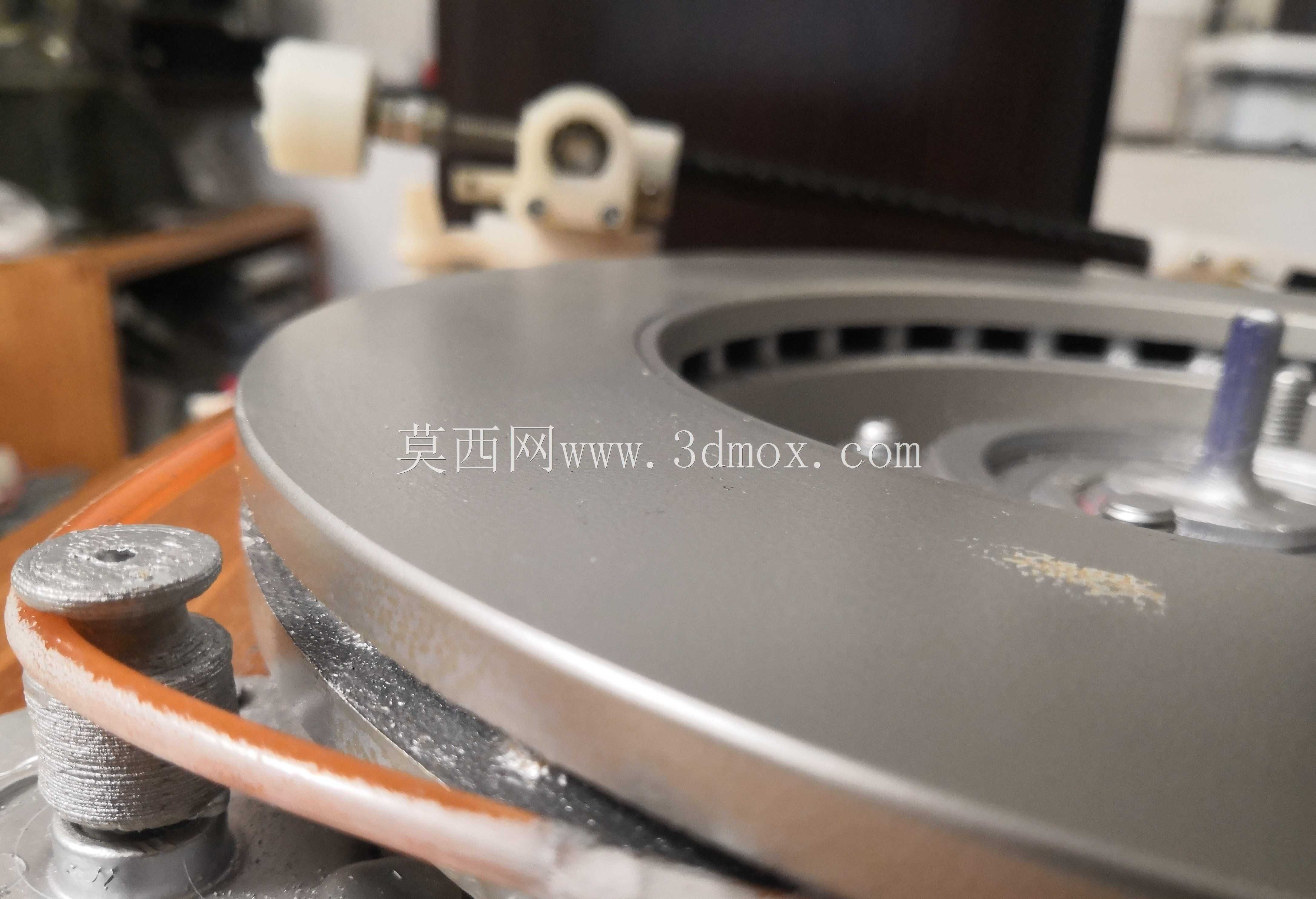

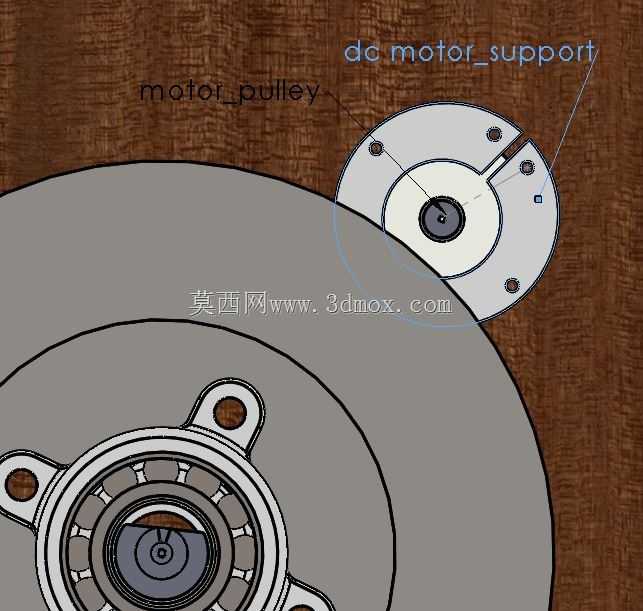

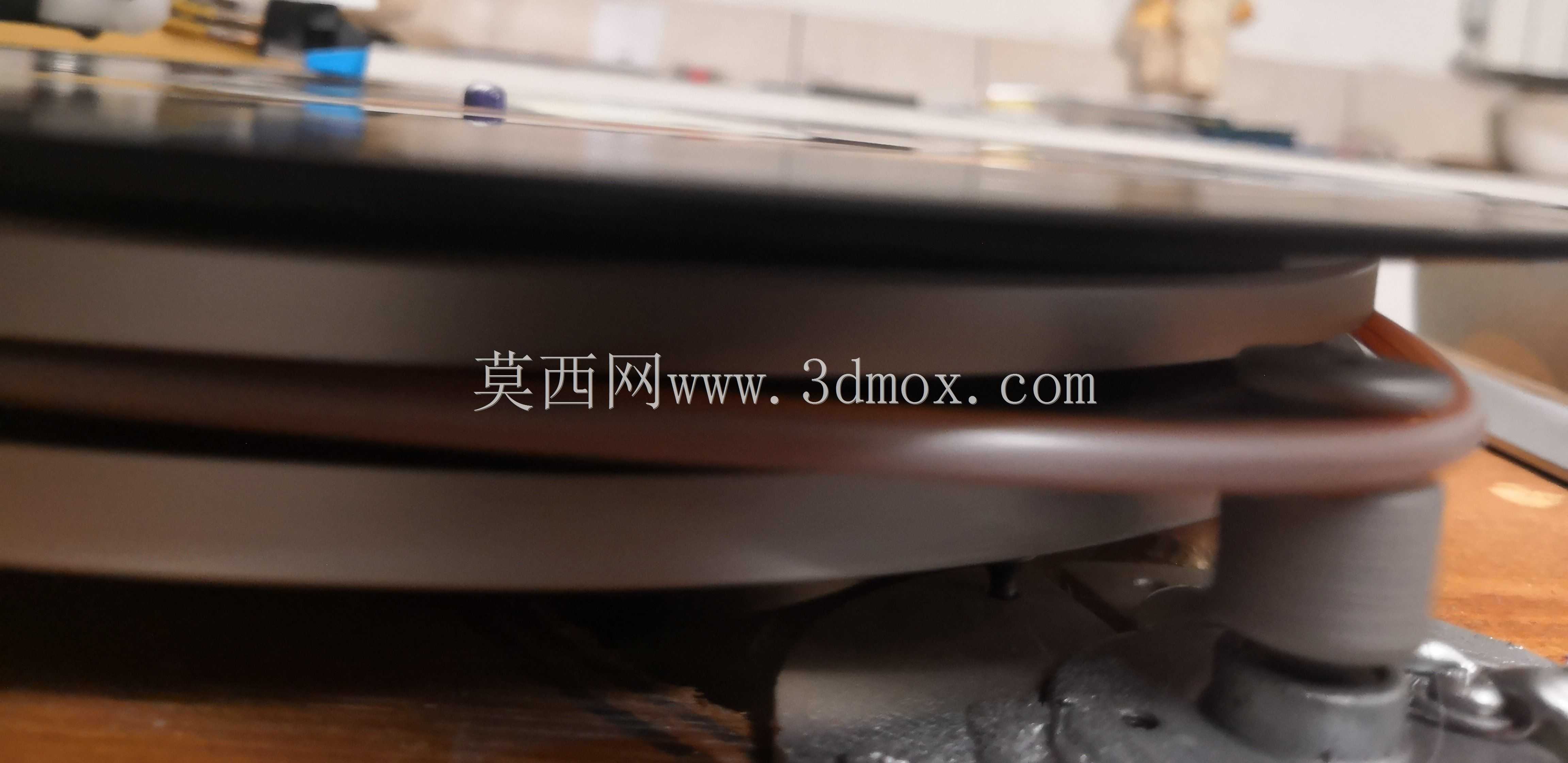

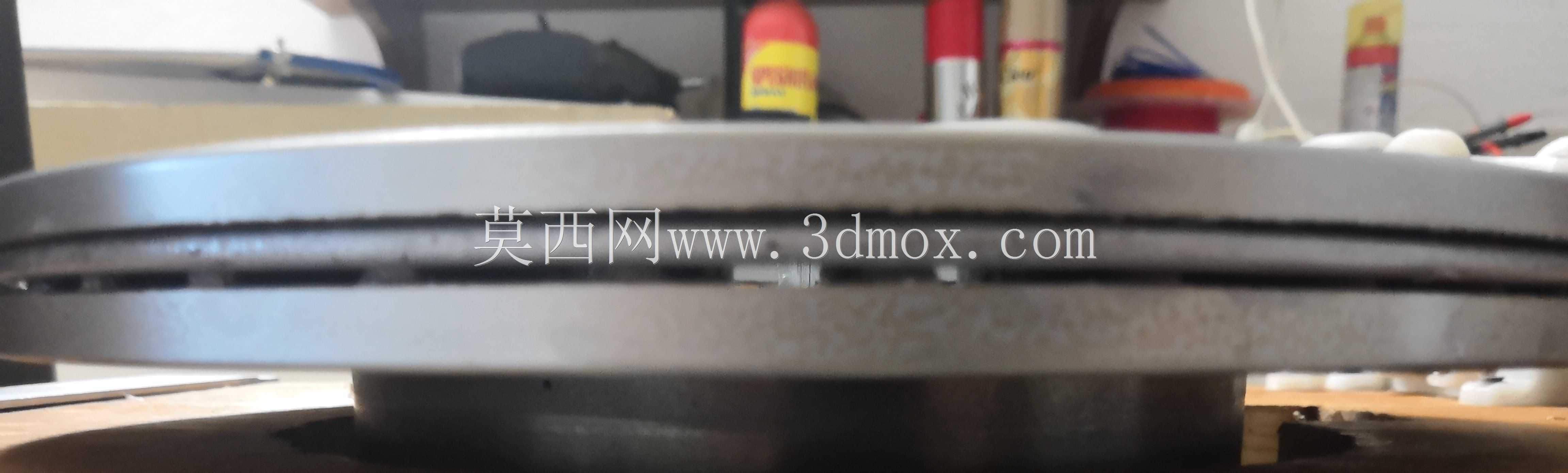

这款转盘播放装置的设计初衷，是盘活存量闲置的旧乙烯基唱片资源，面向个人影音爱好者的桌面使用场景打造，无需采购昂贵的专业唱机配件，依托常见的机械标准件即可完成组装调试。装置的核心驱动结构采用直流动力输出方案，以刹车盘作为转盘的核心承载基座，这一选型思路完全跳出了传统唱机转盘的专用配件限制，刹车盘本身自带的高精度平面度与转动同轴度，刚好匹配唱片转动时对盘面稳定性的严苛要求，能避免转动过程中出现盘面翘曲、跳动导致的拾音失真问题。从安装边界来看，装置整体尺寸适配常规12英寸标准黑胶唱片的放置需求，基座预留的安装孔位可直接匹配常见的桌面固定场景，整体占用桌面面积不超过0.1平方米，不会对日常桌面使用造成过多空间挤占。结构设计上，驱动器与转盘之间采用直连传动方案，省去了复杂的皮带传动或齿轮传动结构，既降低了装配调试的难度，也减少了传动环节带来的转动抖动与额外噪音，转动过程中的转速稳定性可通过直流驱动模块的参数微调实现校准，匹配乙烯基唱片播放所需的标准转速要求。制动器部分的结构设计兼顾了转盘启停的响应速度与制动平稳性，不会在启停过程中对唱片表面造成剐蹭损伤，制动盘与转盘基座的连接采用沉头螺丝固定，保证转盘上表面完全平整，无凸起结构剐蹭唱片底面。实际使用过程中，整套装置的转动部件均做了同轴度校准，转动时的径向跳动量控制在0.1毫米以内，完全满足唱片播放时对转动精度的要求，不需要额外添加复杂的减震结构即可实现稳定拾音。装置的外露结构没有多余的装饰性设计，所有部件均承担实际功能，走线槽预留于基座底部，可将驱动线路完全隐藏，保持桌面使用场景的整洁度。对于结构设计从业者而言，这套装置的设计思路提供了一个跨领域配件复用的参考方向，即利用成熟工业零部件的固有精度特性，替代专用定制配件实现预期功能，在降低制作成本的同时，也能保证结构的可靠性与精度表现，这类设计思路同样可以迁移到小型桌面实验设备、DIY工装夹具的开发过程中，通过标准件的组合搭配减少定制加工的环节，缩短整体开发制作周期。
