挖土机底盘连接用U型多孔安装支座

　　在土方作业工程机械的整机结构布局中，底盘作为承载上部作业装置、行走机构的核心基体，各功能模块与底盘的连接可靠性直接决定设备在颠簸、重载、变载荷工况下的作业稳定性，本次涉及的U型多孔安装支座，正是用于挖土机功能模块与底盘基体之间的刚性连接构件。从实际应用场景来看，该构件多用于小型挖土机的属具安装、辅助功能模块固定场景，比如在挖土机底盘侧方加装液压管线固定支架、作业传感模块安装基座、小型辅助作业属具的连接过渡时，这类支座可以作为中间连接载体，避免直接在底盘主梁上打孔削弱基体结构强度，同时也能降低后期模块拆装维护的加工难度。

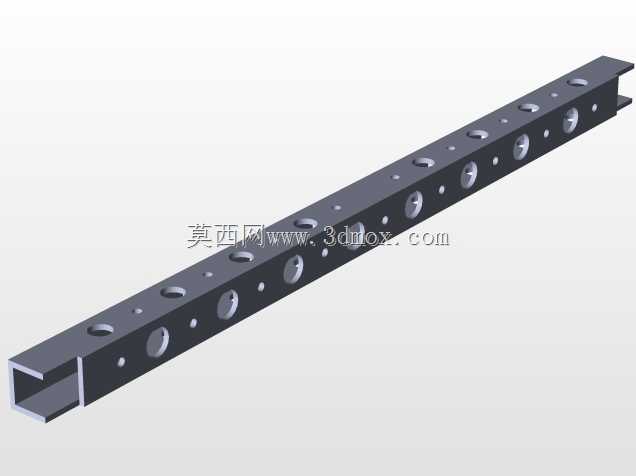

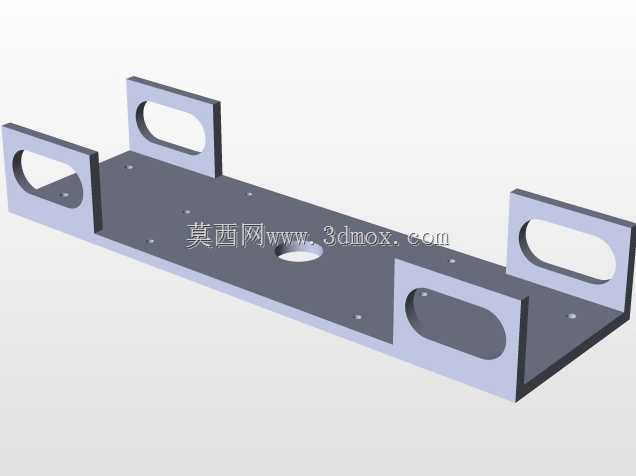

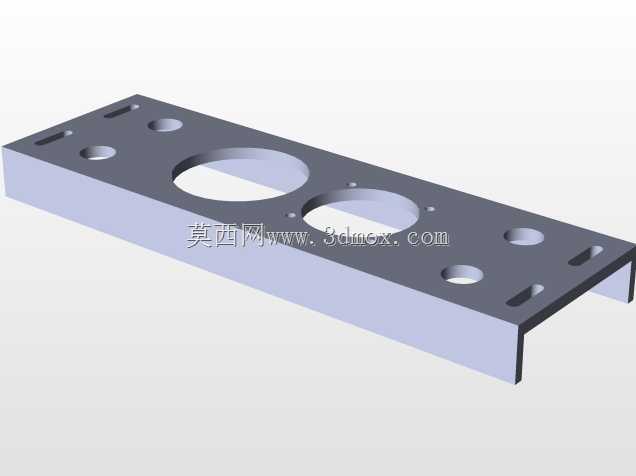

　　从结构功能特性来看，该构件采用U型槽式截面设计，开口侧可直接卡接在底盘的矩形型钢主梁上，无需额外设计抱箍结构即可实现初步定位，大幅降低现场安装时的对位难度。构件顶面为平面安装基准面，上面分布的不同直径通孔各有其功能定位：大直径通孔用于穿过主连接螺栓，承担主要的载荷传递作用，将上部模块的垂直载荷、倾覆力矩通过螺栓传导至支座本体，再通过支座与底盘的贴合面分散到主梁结构上；中小直径的通孔分为两类，一类是用于穿设定位销的销孔，在安装时先通过定位销实现支座与上部模块的位置锁定，避免螺栓锁紧过程中构件出现偏移，保证安装位置精度；另一类小孔是用于安装小型固定螺钉，固定附属的走线卡扣、传感元件支架等轻量化附件，无需额外在主梁上焊接小支架，减少焊接应力对底盘主梁的性能影响。

　　在设计思路层面，该构件的结构完全围绕安装便捷性、载荷传递合理性两个核心目标展开。首先U型截面的两个侧壁与顶面为一体化加工成型，相比拼接式焊接结构，不存在焊缝疲劳失效的风险，在承受交变载荷时结构稳定性更强；侧壁的高度经过匹配计算，刚好适配常用小型挖土机底盘主梁的翼缘高度，卡接后侧壁内侧面与主梁侧面完全贴合，可承担部分横向剪切力，降低连接螺栓的横向载荷负担。顶面的孔位布局遵循主载荷孔居中、辅助孔对称分布的原则，大直径主连接孔位于顶面中心区域，保证上部载荷的作用线尽量靠近主梁的形心位置，避免产生额外的偏载力矩；周边的中小孔围绕主孔呈对称排布，不管上部模块的安装方向如何调整，都能找到对应的孔位实现固定，提升构件的通用适配性。

　　从安装边界与尺寸适配角度来看，该构件的顶面宽度略宽于常规底盘主梁的上翼缘宽度，保证上部模块的安装面有足够的支撑接触面积，避免局部压应力过大造成构件或主梁表面压溃。U型槽的开口宽度与主梁翼缘宽度采用间隙配合设计，单边预留0.2mm左右的安装间隙，既可以保证构件能够顺利卡入主梁，又不会因为间隙过大造成安装后出现横向窜动。构件的整体长度根据常用的模块安装底座尺寸设计，两端预留足够的螺栓锁紧操作空间，在实际安装时，不需要拆卸周边的其他管线或部件，即可完成螺栓的穿入与锁紧作业。所有孔位的孔口都做了倒角处理，一方面可以去除加工毛刺避免安装时划伤操作人员，另一方面也能在穿入螺栓时起到导向作用，提升安装效率。

　　在实际工况适配方面，该构件的结构设计充分考虑了土方作业场景的恶劣环境，所有外露面均为平整平面，不存在容易积留泥沙的凹陷死角，日常作业后冲洗维护时可以快速将附着的泥沙、尘土清理干净，避免杂物长期堆积造成构件表面腐蚀。同时构件的棱边都做了小圆角过渡，不存在应力集中的尖锐边角，在承受冲击载荷时不会因为应力集中出现裂纹，有效延长构件的使用寿命。对于结构设计从业者而言，这类连接支座的设计核心不在于复杂的曲面造型，而在于对安装场景、载荷传递路径、现场操作空间的精准把握，每一个孔位的尺寸、每一段截面的厚度，都需要结合实际的受力情况与安装需求确定，才能做出真正适配工程实际需求的结构件。
