火星探测车机械臂连接法兰结构件

　　该环形法兰类零件是火星探测车机械臂系统中的核心连接承载构件，主要承担机械臂关节段之间的刚性衔接、载荷传递以及安装基准定位功能，在深空探测极端工况下，需同时满足轻量化、高结构强度、温度形变适配以及安装精度保持的多重要求。从实际应用场景来看，这类法兰安装在机械臂相邻臂段的衔接位置，一侧对接机械臂的回转关节输出端，另一侧连接下一节臂杆的基体结构，机械臂作业过程中产生的轴向拉力、径向剪切力、回转扭矩以及末端执行器作业带来的冲击载荷，都需要通过该法兰完成均匀传递，避免局部应力集中导致的结构失效。

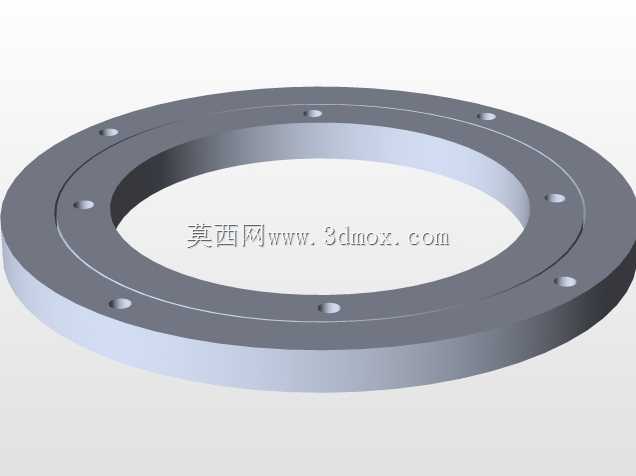

　　从功能特性上看，零件采用等厚薄壁环形结构设计，中心大尺寸通孔用于穿设机械臂内部的线缆、管路以及关节驱动组件的走线布局，避免管线外露受到火星表面沙尘、温差以及宇宙射线的侵蚀；法兰端面上沿圆周均匀分布的8个沉头安装孔，用于实现与两侧对接部件的螺栓紧固连接，沉孔结构可保证螺栓安装后端面无凸起，避免相邻部件回转运动时产生干涉，同时均匀分布的孔位可让螺栓预紧力沿圆周方向均匀施加，保障连接面的贴合紧密性，防止深空环境下温差变化导致连接松动。

　　设计思路上，该零件充分考虑了航天装备的轻量化需求，在保证结构强度的前提下尽可能缩减非承载区域的材料厚度，环形截面的宽度经过有限元应力仿真优化，在承受最大额定载荷时，最大应力值远低于所选航天铝合金材料的屈服强度，同时预留足够的安全余量应对发射阶段的过载冲击以及火星表面极端温差带来的热应力影响。法兰的两个端面均设计有较高的平面度与平行度公差要求，安装时可保证两侧对接部件的同轴度，避免机械臂回转运动时出现偏载，降低关节轴承的额外磨损，延长机械臂的整体服役寿命。

　　从安装边界来看，该法兰的外径尺寸与对接臂段的外径保持一致，安装后不会出现外凸结构，可减少机械臂运动过程中与探测车本体、周边障碍物发生剐蹭的概率；法兰的厚度尺寸经过严格核算，既满足螺栓旋合长度的要求，保证螺纹连接的可靠性，又不会过度占用臂段内部的走线空间；中心通孔的直径匹配关节组件的最大外轮廓尺寸，可保证关节驱动组件、传感线缆能够顺利从中心穿过，同时预留一定的间隙避免运动过程中管线与法兰内壁产生摩擦。

　　在实际工程应用中，这类法兰零件的加工需要严格控制形位公差，端面的平面度误差需控制在微米级，避免安装后出现连接面缝隙，导致沙尘侵入关节内部；安装孔的位置度公差也有严格要求，保证与两侧对接部件的孔位精准对齐，减少装配时的额外应力。零件表面经过硬质阳极氧化处理，可提升表面硬度与耐磨性能，同时具备一定的抗辐射、抗温差形变能力，能够适应火星表面昼夜温差超过上百摄氏度的极端工作环境，保障机械臂在采样、探测、就位分析等作业过程中连接结构的稳定性与可靠性。
