工业视觉检测立式安装连接支撑结构

　　这套立式安装连接结构，主要面向工业产线视觉检测工位的硬件部署需求，在3C电子零部件尺寸检测、汽车冲压件外观瑕疵筛查、包装行业条码识别、食品外包装完整性核验这类场景中，承担视觉传感单元的固定、位姿调整与走线防护作用。日常产线调试中，很多视觉工位的成像偏差问题，根源都出在安装结构的刚性不足、调节余量设计不合理上，这套结构在设计阶段就针对这类现场痛点做了针对性优化。

　　从结构功能来看，主体采用单立柱悬臂承载逻辑，立柱作为核心承载件选用冷拉圆钢加工成型，表面做硬质阳极氧化处理，既保证长期使用的耐磨性能，也避免车间切削液、防锈油附着造成的表面腐蚀。立柱底部设计有方形安装法兰，法兰面预留四个沉头安装孔，可直接固定在铝型材工作台台面、设备机架顶面或者独立的视觉检测工位支架上，安装孔位兼容市面主流工业铝型材的T型槽间距，不需要额外加工转接板就能完成固定，能减少现场安装的加工工作量。立柱的有效支撑高度覆盖常规视觉检测的常用工作距离范围，从安装基准面到悬臂安装位的可调行程，能适配200万到2000万像素工业相机的不同焦距镜头，不管是短焦广角镜头的大视野检测，还是长焦镜头的小视野高精度尺寸测量，都能通过调整悬臂在立柱上的固定位置找到合适的安装高度。

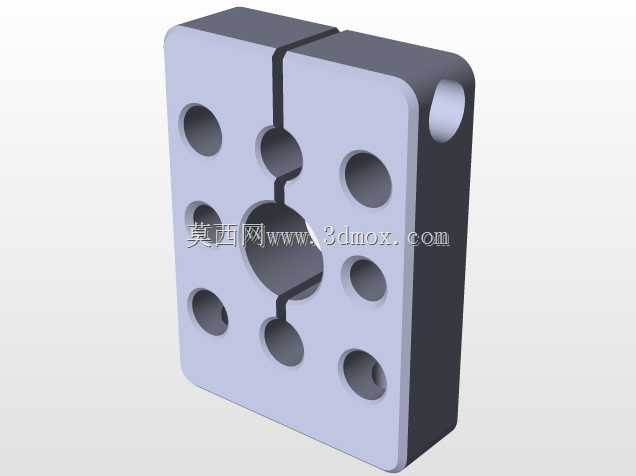

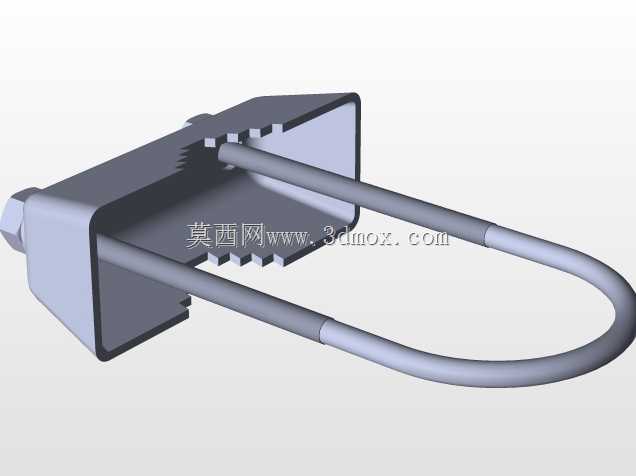

　　设计过程中优先考虑了现场调试的便捷性，悬臂与立柱的连接采用快锁式抱箍结构，不需要完全拧松紧固件就能上下滑动调整高度，抱箍的锁紧面做了滚花处理，锁紧后不会出现长期受载下滑的问题，抱箍侧面预留了标准的相机安装螺孔，同时兼容光源安装支架的固定位，现场可以根据检测需求，在悬臂上同时固定工业相机、环形光源或者条形光源，不需要额外加装其他转接配件。立柱内部设计有贯穿的走线腔，相机和光源的供电线、数据线可以从立柱内部穿过，从底部法兰的出线口引出接入设备控制柜，既避免产线运行过程中线缆被剐蹭拉扯造成的接触不良，也能让整个视觉工位的布线更整洁，减少车间清洁维护时的线缆积灰问题。

　　安装边界方面，这套结构的水平占用空间很小，立柱本身的直径仅为常规安装支架的三分之二，不会遮挡产线的工件输送通道，在空间紧凑的流水线旁部署时，不会和工件托盘、输送机械手产生运动干涉。结构的整体承重冗余按照常规视觉组件重量的三倍设计，除了常规的工业相机和光源，也可以承载小型的激光位移传感器、扫码枪这类检测元件，适配多传感器融合的检测工位需求。悬臂的水平伸出长度做了优化，既保证相机镜头能对准下方的工件检测位，也不会因为伸出过长造成悬臂末端的抖动，在产线周边有设备运行振动的环境下，相机固定位的振幅控制在微米级，不会因为振动造成成像模糊，保证视觉检测的稳定性。

　　实际使用中，这套结构可以适配不同的安装场景，如果是在皮带输送线旁部署，可以直接将底部法兰固定在输送线的侧装支架上；如果是在独立检测工站使用，可以搭配加重的铸铁底座直接放置在地面，不需要打膨胀螺丝固定，方便后期根据产线调整需求移动工位。结构的所有连接紧固件都采用标准内六角螺丝，现场调试用常规的内六角扳手就能完成所有调整操作，不需要配备特殊工具，降低了设备维护的工具成本。针对需要多角度拍摄的检测场景，抱箍结构还支持360度旋转调整，配合悬臂末端的万向调节座，可以让相机实现不同角度的倾斜拍摄，满足工件侧面特征、异形结构的检测需求，不需要额外更换安装支架就能适配不同的检测工艺要求。
