可扩展机械臂内啮合齿圈传动部件

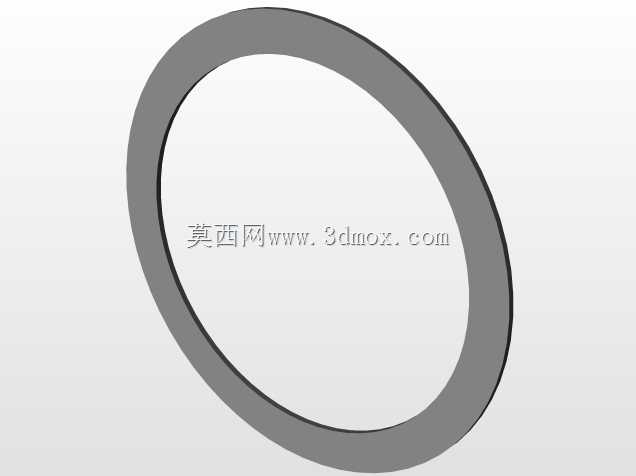

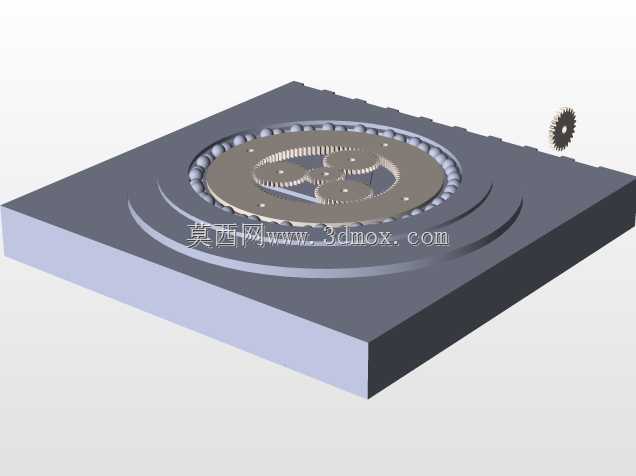

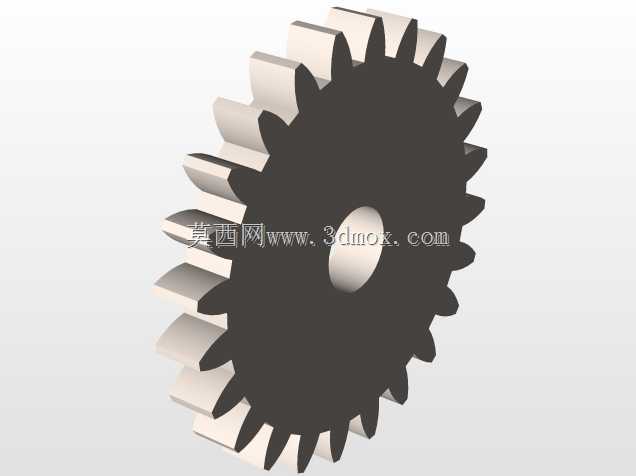

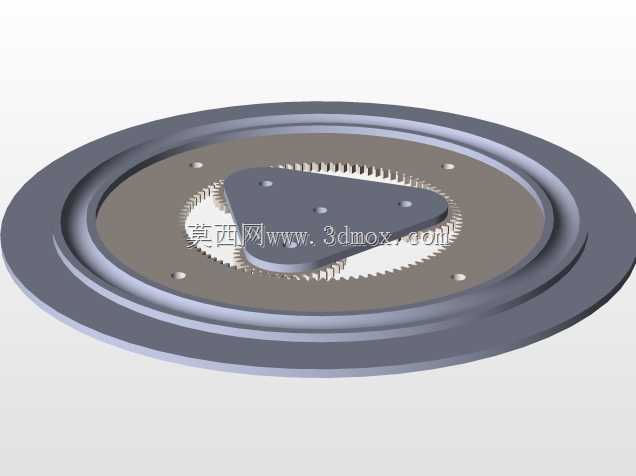

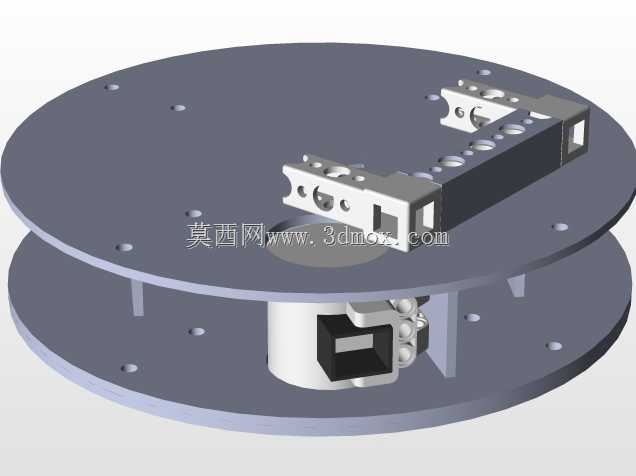

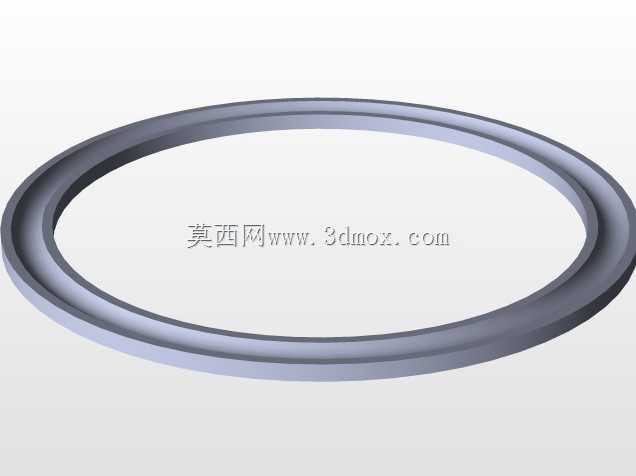

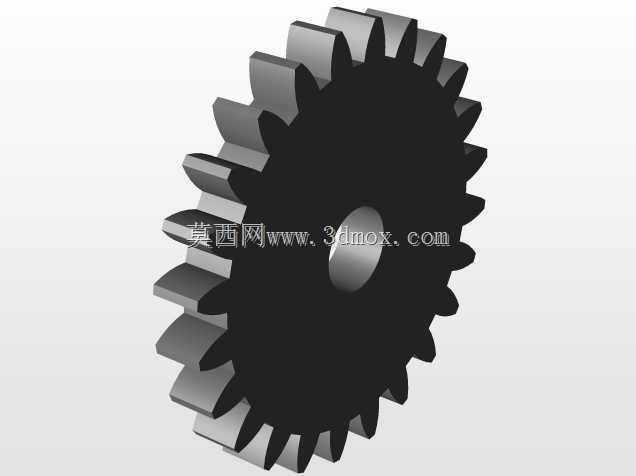

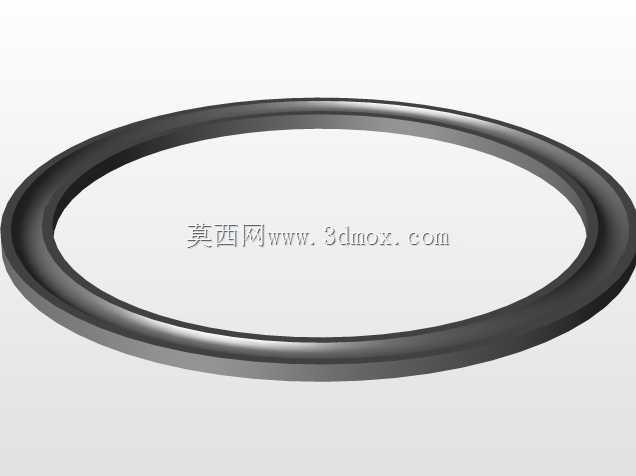

　　在机电一体化实训项目与轻型可扩展机械臂的传动链路设计中，这类内啮合环形齿圈是实现臂体回转伸展动作的核心传力构件，区别于常规外啮合齿轮传动结构，内齿圈的啮合包角更大、传动重合度更高，在相同传动比条件下能有效缩小传动机构的径向占用空间，适配机械臂关节紧凑布局的设计需求。从实际应用场景来看，这类齿圈多用于桌面级教学实训机械臂、轻型检测用伸展臂的回转关节，配合小模数行星齿轮或驱动小齿轮，将伺服电机的回转扭矩传递至臂体回转支撑结构，带动伸展臂完成指定角度范围内的回转动作，实现末端执行器的工位切换。

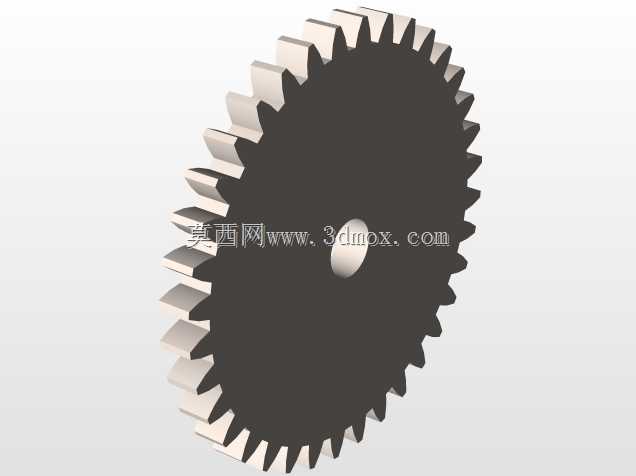

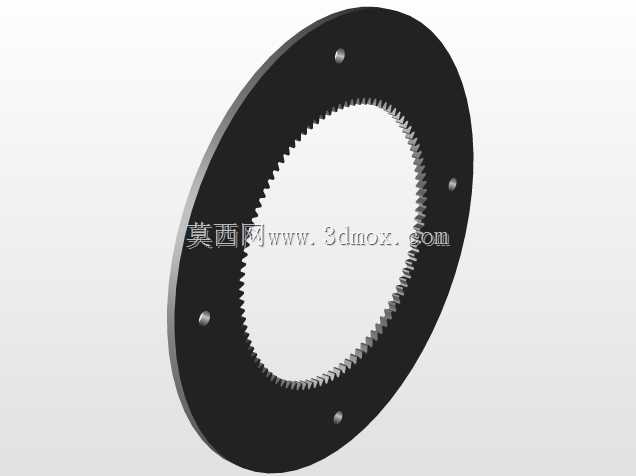

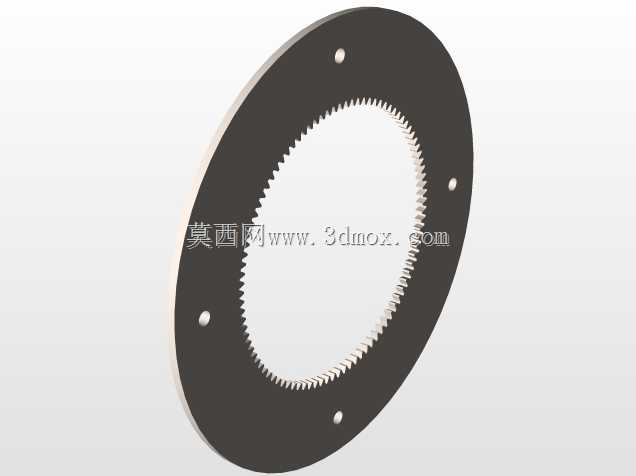

　　从功能特性上看，该齿圈采用内齿直齿设计，齿向沿环形基体轴向均匀分布，啮合过程中无轴向分力，能降低关节支撑轴承的轴向载荷，提升关节运行稳定性。齿圈基体上沿圆周方向均匀分布的安装沉孔，用于将齿圈与机械臂的固定基座或回转臂段进行刚性连接，安装孔的位置度公差需控制在0.02mm以内，避免齿圈安装后出现径向圆跳动超差，导致啮合间隙不均、传动卡滞或齿面异常磨损。齿圈的内齿参数需与配对驱动齿轮严格匹配，模数选取多为0.5-1.5mm区间，适配轻型机械臂低负载、高精度的传动需求，齿面粗糙度需达到Ra1.6以下，降低啮合过程中的摩擦损耗与运行噪音。

　　设计这类齿圈时，首先要结合机械臂关节的额定输出扭矩、允许安装空间确定齿圈的分度圆直径与齿宽，分度圆直径过大会导致关节结构臃肿，过小则会降低齿圈的承载能力，无法满足臂体伸展后的负载扭矩需求。齿圈的基体厚度需结合安装孔的深度、啮合受力的弯曲强度进行核算，避免传动过程中基体出现形变导致齿形偏移。安装孔的分布圆直径需避开内齿的齿根位置，防止钻孔加工时破坏齿根结构，降低齿圈的整体结构强度。齿圈的内外圆同轴度、端面跳动公差需根据传动精度等级设定，教学类实训机械臂用齿圈的同轴度公差可控制在0.03mm，端面跳动控制在0.02mm，即可满足常规演示与基础操作的精度需求。

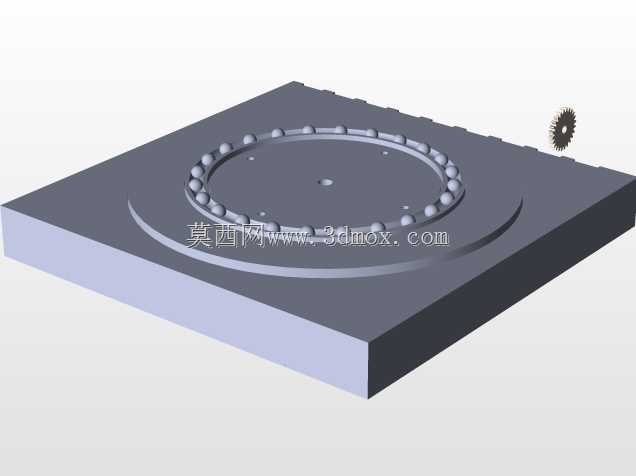

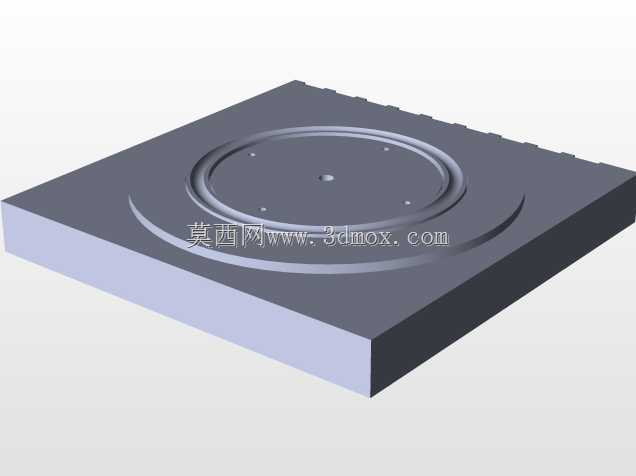

　　从安装边界来看，齿圈的外圆面需与关节基座的定位止口采用小间隙配合，配合间隙控制在0.01-0.03mm之间，既方便装配时的对位调整，也能限制齿圈安装后的径向偏移。齿圈的轴向定位依靠安装端面与基座贴合面的紧密接触，装配时需保证贴合面无毛刺、无凸起，避免齿圈安装后出现倾斜，导致啮合过程中齿面接触偏载。齿圈与配对小齿轮的中心距需严格按照设计参数调整，啮合侧隙控制在0.02-0.05mm区间，侧隙过大会导致传动回程误差增大，影响机械臂末端的定位精度，侧隙过小则会出现啮合卡滞、齿面磨损加剧的问题。在实际装配调试中，可通过压铅法或塞尺法测量啮合侧隙，结合安装孔的微调余量调整齿圈位置，保证全齿宽范围内齿面接触斑点达到齿高的40%、齿长的50%以上，确保传动过程中载荷均匀分布在齿面接触区域。这类齿圈的材质多选用45号钢或铝合金，45号钢材质的齿圈经调质处理后可获得较好的综合力学性能，满足中等负载的传动需求，铝合金材质的齿圈重量更轻，适配对自重有严格要求的轻型伸展臂结构，表面可做阳极氧化处理提升耐磨与抗腐蚀性能。
