适配树莓派ZeroW的可穿戴IMU数据采集装置

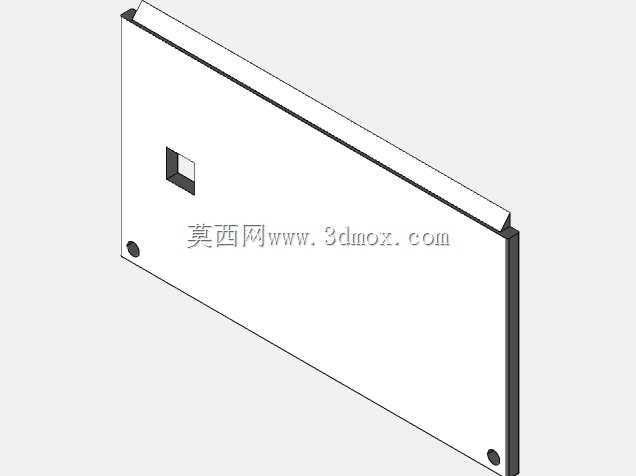

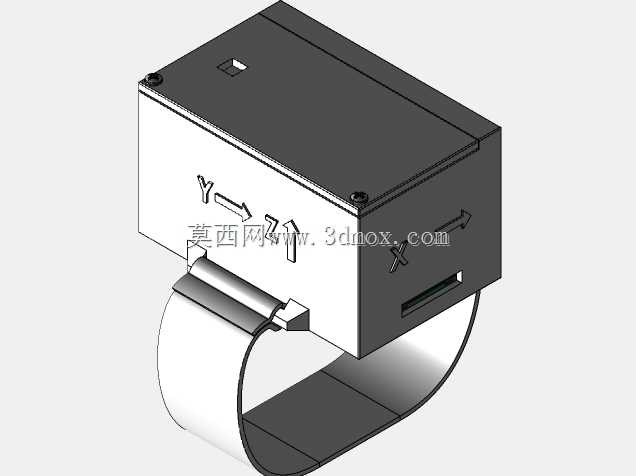

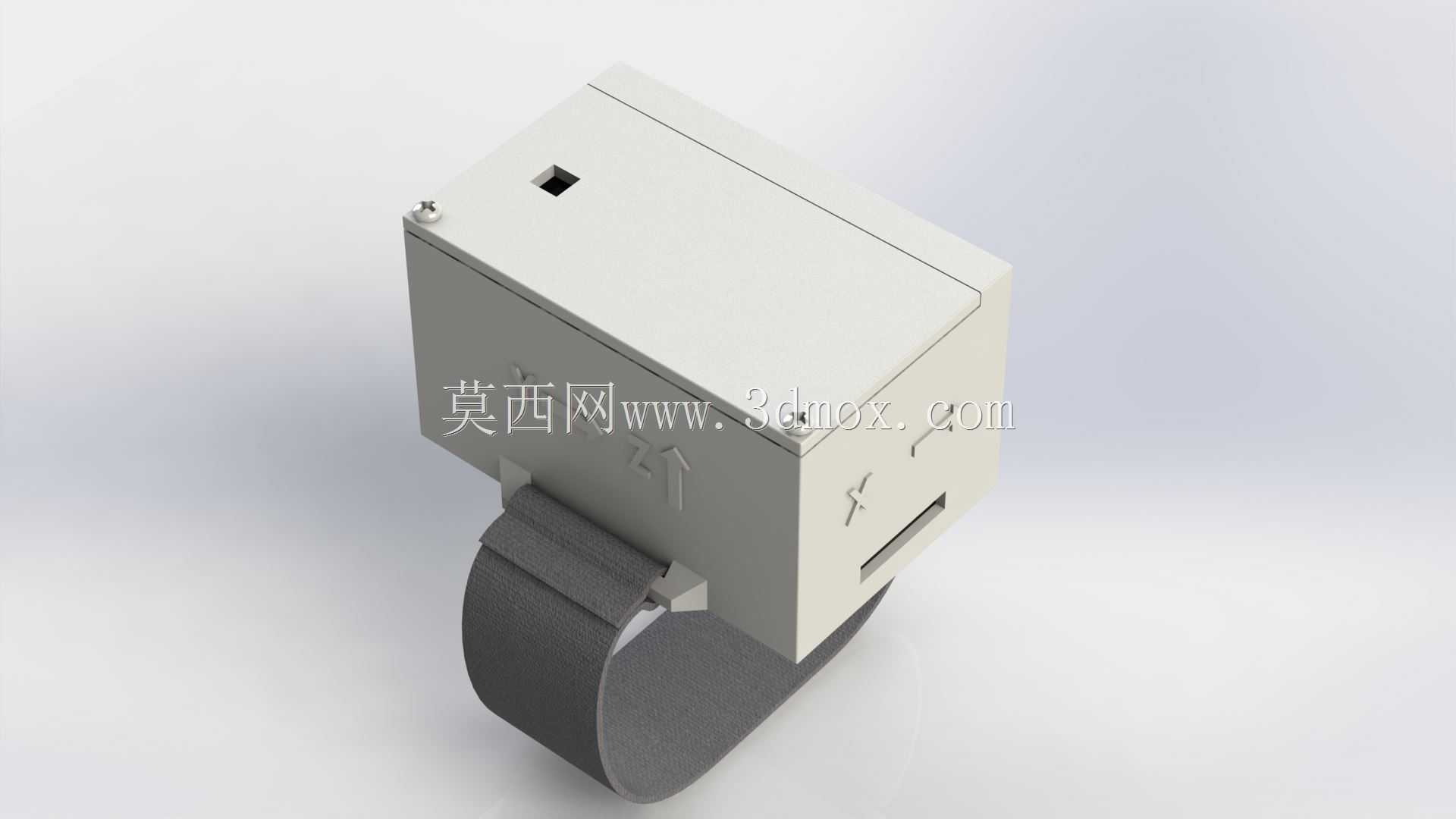

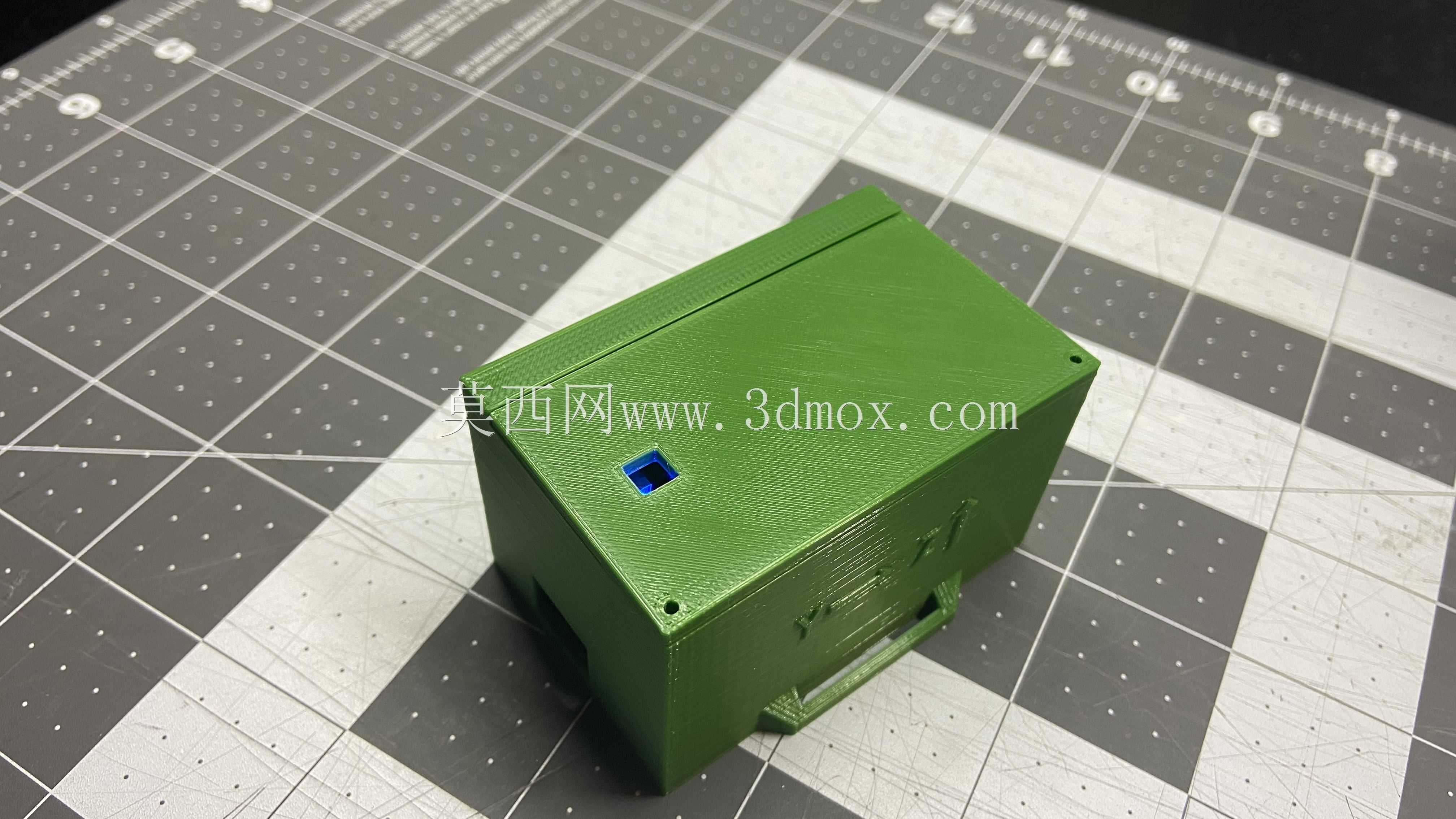

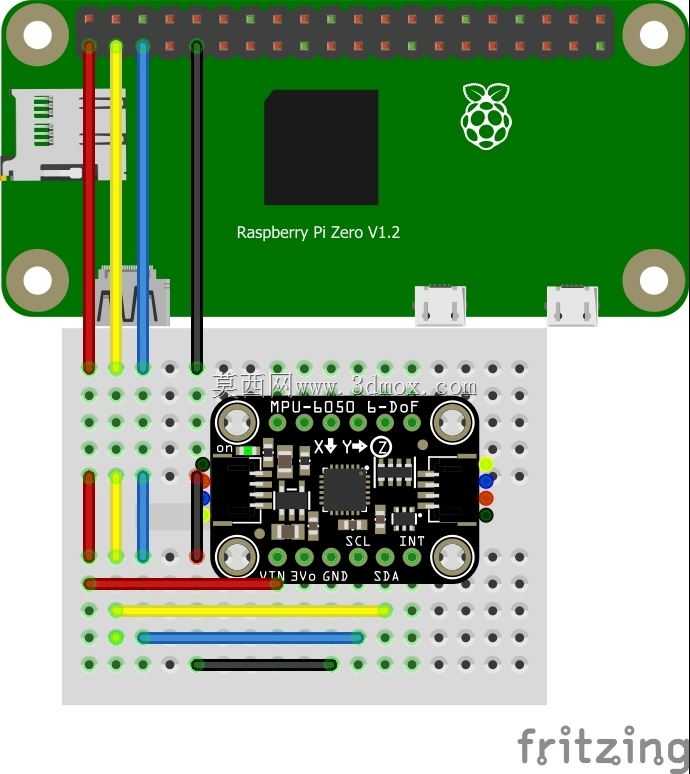

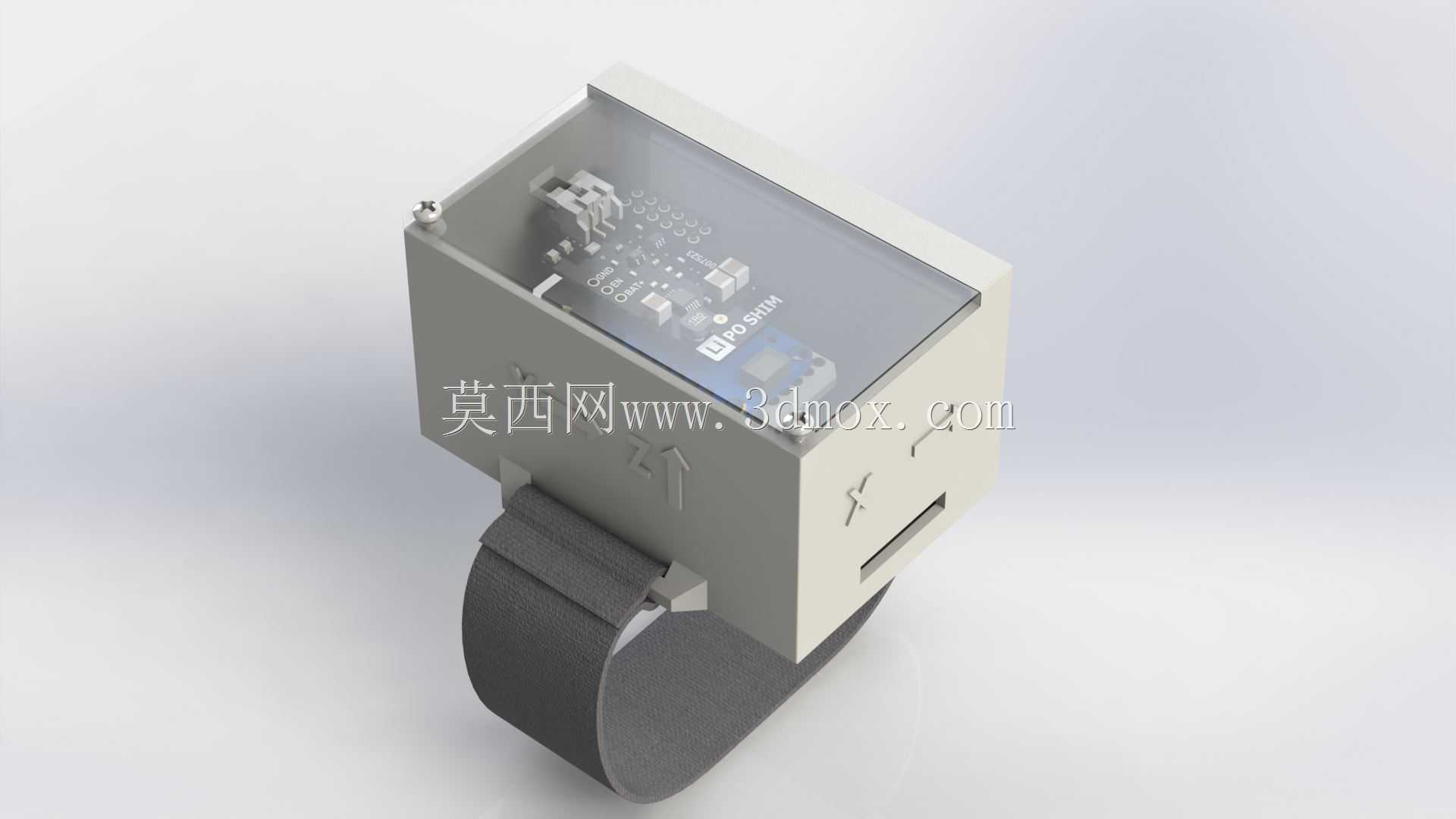

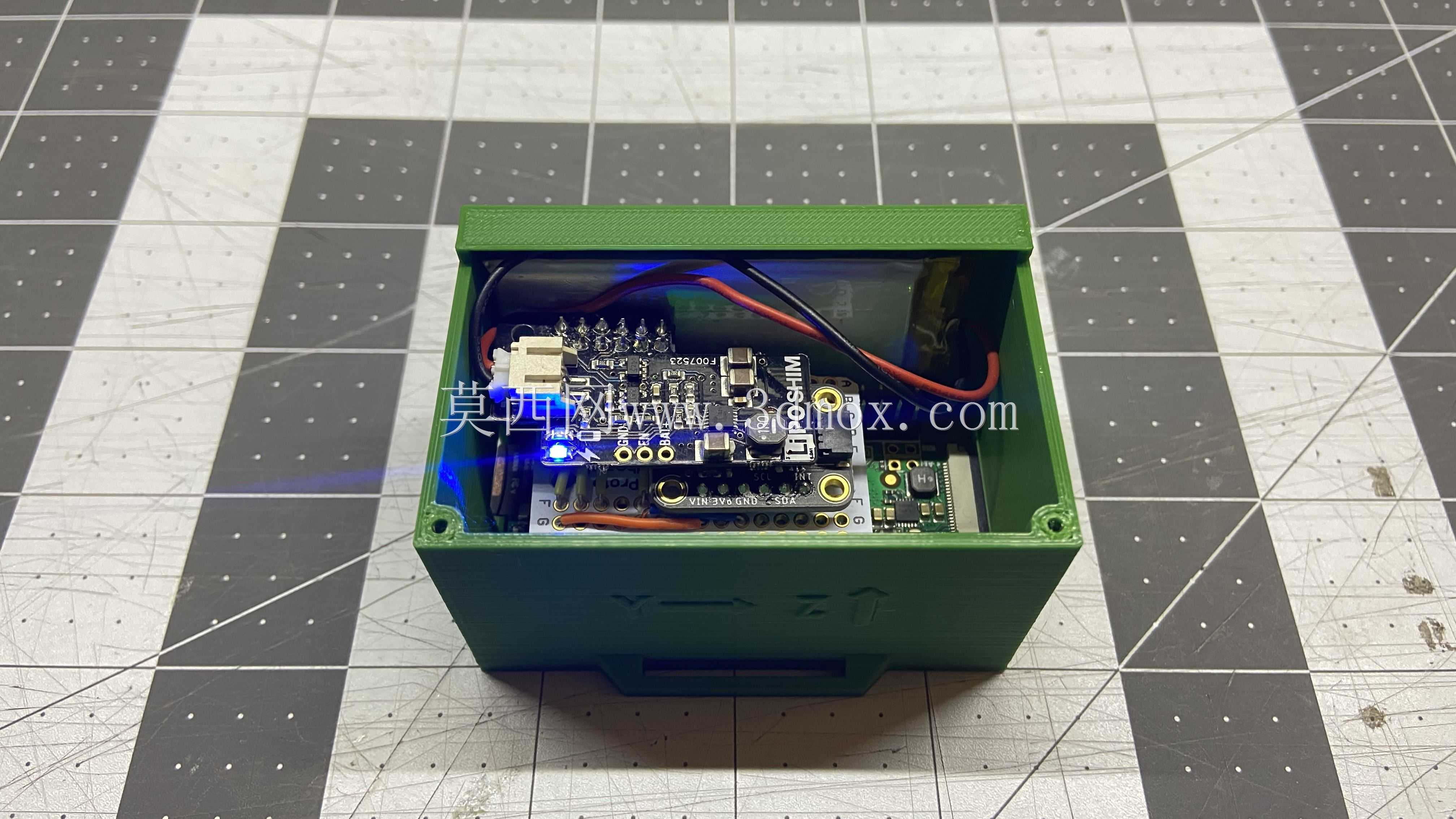

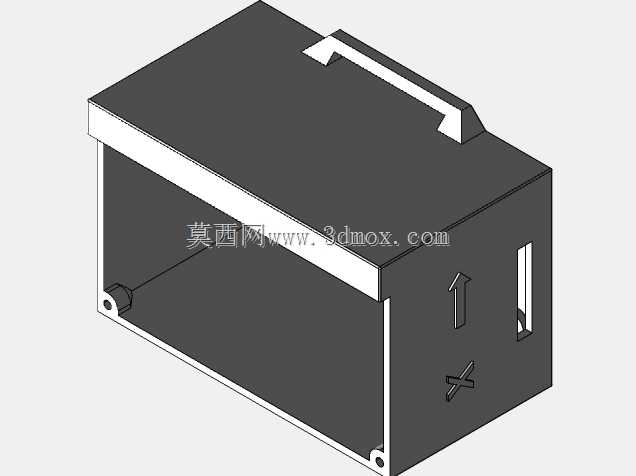

这款可穿戴式数据采集装置，核心围绕树莓派Pi Zero W与MPU6050惯性测量单元的集成应用展开，主要面向肢体动作捕捉、运动姿态分析、多节点组网传感等场景设计，可实现惯性数据的无线实时记录与传输，无需额外布设有线传输线路，适配户外动态测试、康复训练动作追踪、人机交互手势识别等实际使用需求。装置采用腕戴式结构设计，绑带部分做了弧度适配处理，贴合人体腕部轮廓，佩戴时不会产生明显硌触感，长时间使用也能保持固定位置不滑移，避免因装置移位带来的测量数据偏差。壳体主体采用分体式卡扣结构，上盖预留透明视窗区域，无需拆开壳体即可观察内部板载指示灯的运行状态，侧面预留对应接口的开槽位置，刚好对齐树莓派的供电与数据接口，既可以外接供电延长续航，也能在调试阶段直接连接外设传输数据，不会出现接口错位无法插拔的问题。内部腔体做了精准的限位筋位设计，分别对应树莓派核心板、MPU6050传感模块、薄型锂聚合物电池的安装位置，各部件装入后不会出现晃动松脱的情况，同时在模块之间预留了足够的布线空间，避免组装时线材被壳体挤压造成接触不良。设计阶段充分考虑了FDM熔融沉积型3D打印的工艺特性，所有壳体壁厚控制在1.8-2.2mm区间，没有大角度悬空结构，无需额外添加支撑即可完成打印，打印完成后仅需简单去除毛边即可完成组装，不需要二次切削或粘接处理。整体安装边界控制在腕部可承受的尺寸范围内，不会因为体积过大影响手部正常活动，在做挥臂、握拳、翻转手腕等动作时，装置不会与周边物体产生磕碰。电路部分采用叠层安装思路，传感模块紧贴壳体朝向腕部的一侧安装，尽可能贴近肢体表面，减少装置本身晃动带来的测量误差，电池放置在腔体远离腕部的一侧，平衡整体重量分布，避免佩戴时出现重心偏移向一侧滑落的问题。装置支持多单元级联使用，可在肢体不同节点布置同类型采集单元，通过无线组网实现多维度姿态数据的同步采集，满足复杂动作捕捉的点位布设需求。如果需要调整内部元器件布局，也可以直接基于现有模型修改腔体筋位与壳体尺寸，适配不同规格的电池或传感模块，拓展不同的使用场景。
