经典60年代款电吉他二维工程设计图纸

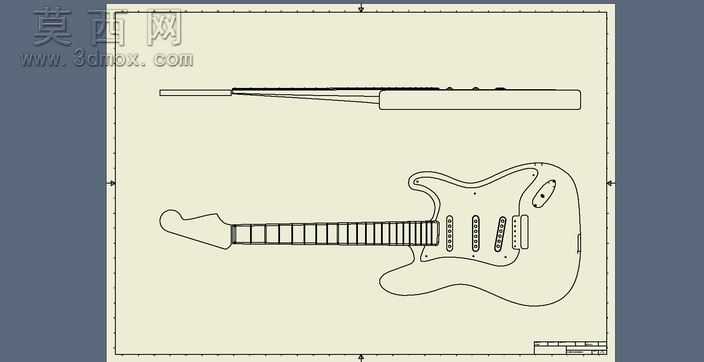

本套图纸围绕经典60年代款护舷电吉他展开设计，完整呈现了电吉他琴身与琴颈的整体轮廓与结构布局，采用二维工程图的形式清晰标注了各部分的外形边界与相对位置关系。设计过程中首先参考了该款经典电吉他的实物比例，确定了琴身的流畅曲线造型，从琴头到琴尾的轮廓过渡自然，既保留了复古电吉他的标志性外形特征，也兼顾了结构表达的准确性。琴颈部分的品丝位置按照标准弦长比例排布，清晰呈现了指板的分段结构，能够直观反映琴颈的长度与握持区域的划分。琴身部分的拾音器安装位、旋钮布局、琴桥固定位置都在图纸中做了明确的轮廓标识，完整还原了该款电吉他的经典控件排布逻辑，能够为后续的三维建模、实物制作提供精准的外形参考。图纸同时呈现了电吉他的侧视轮廓，清晰展现了琴身与琴颈的衔接角度、整体厚度变化，能够帮助制作者快速理解产品的立体形态。整套图纸线条清晰，结构表达逻辑严谨，既可以作为电吉他设计爱好者学习经典乐器结构的参考资料，也能够作为手工制作电吉他、开展三维建模复刻的基础轮廓依据，完整还原了复古款电吉他的经典设计细节，为乐器设计、模型复刻工作提供了可靠的二维参照。
