法拉利跃马车标立体造型结构设计

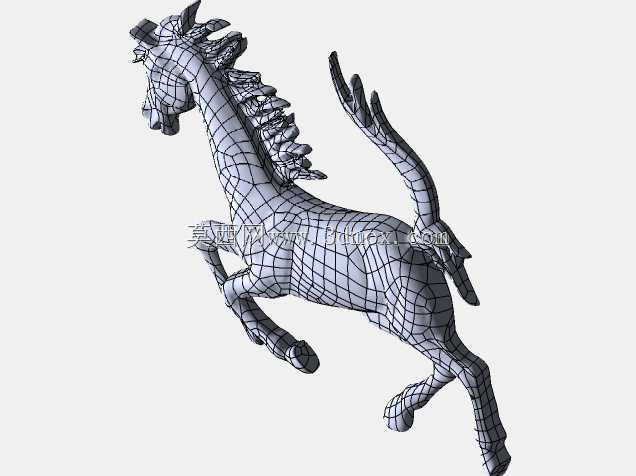

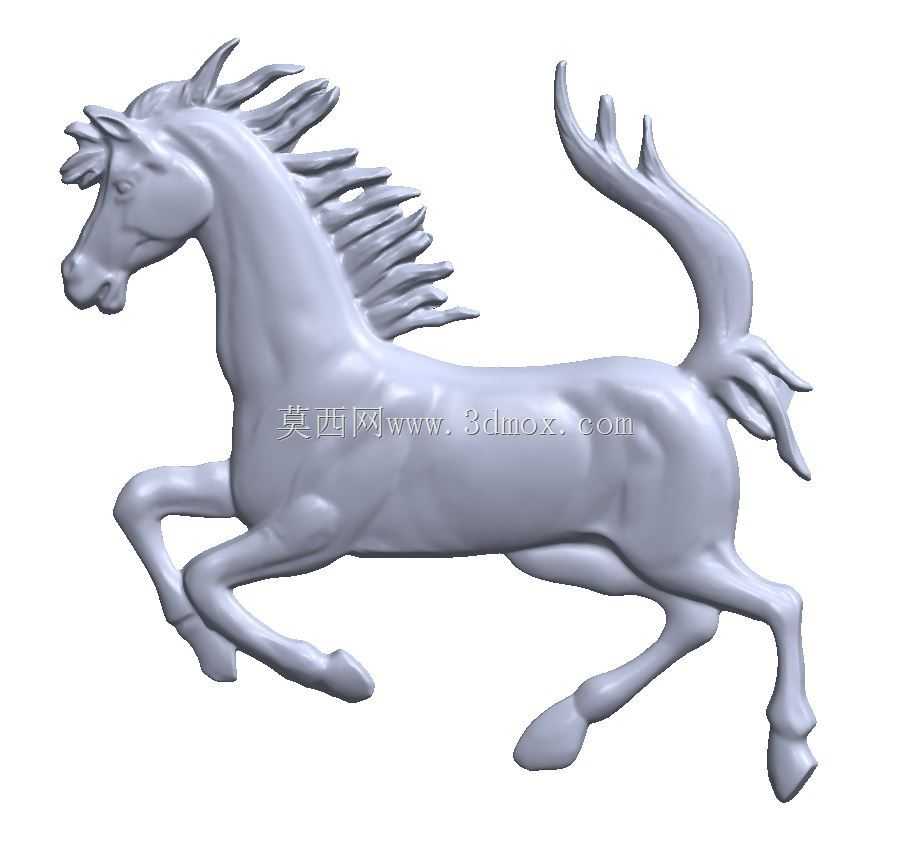

该款跃马造型标识主要应用于乘用车辆前脸格栅、车尾舱盖、轮毂中心盖、方向盘中央等外饰与内饰标识安装位，作为品牌视觉识别的核心载体，需兼顾外观辨识度与安装适配性，满足整车外饰件的耐候、抗冲击以及装配公差要求。从设计思路来看，建模阶段优先还原跃马姿态的动态张力，前腿抬升、后腿蹬伸的奔腾姿态，鬃毛与尾部的线条走向完全贴合实车标识的曲面流畅度，每一处肌肉轮廓的起伏都经过曲面曲率连续校验，避免出现曲面褶皱、棱角突兀的问题，保证后续注塑、电镀或者金属压铸工艺下的成型质量，不会出现壁厚不均导致的缩痕、填充不足缺陷。外形尺寸方面，建模时预留了不同安装位的尺寸缩放边界，常规前脸安装版本的外轮廓控制在120mm至150mm区间，车尾版本控制在80mm至100mm区间，方向盘内嵌版本控制在50mm至60mm区间，所有版本的背部安装柱位置都做了通用化设计，安装柱直径统一为4mm，柱间距匹配主流车型的预留安装孔位，安装面做了0.5mm的内凹沉台，保证粘贴或者卡扣安装时与车身曲面完全贴合，不会出现边缘翘边、缝隙不均的问题。功能特性上，模型的曲面分模线设置在跃马侧部轮廓的最薄处，隐藏分模痕迹，外表面全部做G2连续曲面处理，满足电镀、抛光、烤漆等后续表面处理工艺的要求，边缘处做了R0.3mm的圆角过渡，避免安装与使用过程中出现锐边划伤的风险。针对不同安装场景的需求，模型背部预留了粘贴胶层的容纳槽与卡扣安装的卡槽位，既可以适配3M胶粘贴的无损安装方式，也可以适配卡扣卡接的牢固安装方式，满足不同车型、不同改装场景的装配需求。建模过程中对马身的壁厚做了均匀化处理，整体壁厚控制在2.5mm至3mm区间，既保证了标识件的结构强度，不会因为轻微磕碰出现断裂变形，也控制了整体重量，避免长期使用后因为胶层承重过大出现脱落问题。鬃毛与尾部的细长结构处做了局部加厚处理，根部增加了0.8mm的加强筋，避免运输、安装过程中出现细长结构断裂的问题，同时加强筋的位置设置在背部安装面一侧，不会破坏外表面的视觉完整性。
