法拉利跑车二维结构设计参考图纸

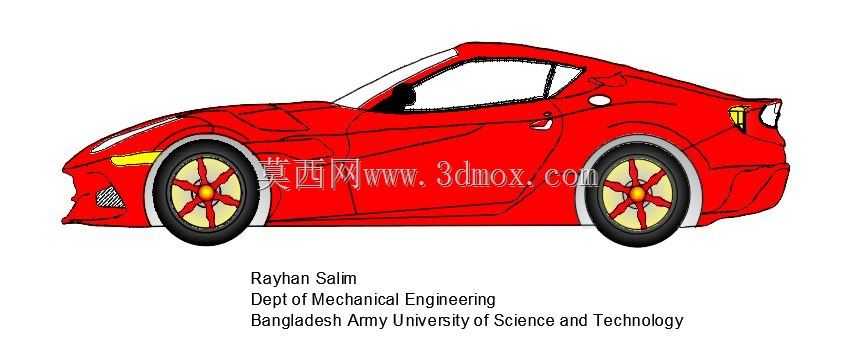

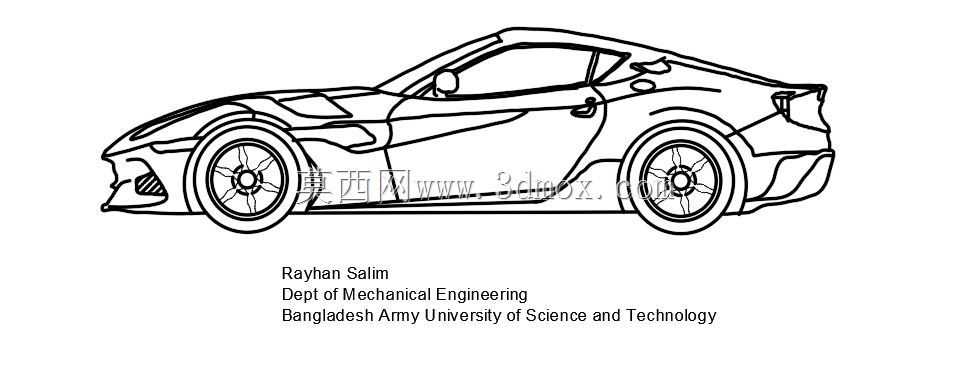

在乘用车造型设计的前期方案验证阶段，这类跑车外形的二维线稿是结构设计师梳理外覆盖件边界的核心参考依据，能够帮助团队快速敲定整车侧面比例关系，避免三维建模阶段反复调整曲面曲率浪费工时。日常工作中做同级别运动车型的对标分析时，这类侧视轮廓图可以直接用来比对轮拱间隙、腰线高度、前后悬长度的参数差异，不用反复调取实车点云数据就能快速完成初步的尺寸对标，给后续的CAS面搭建节省大量前期准备时间。从设计逻辑来看，这款跑车的侧面线条采用了长车头短车尾的经典前置后驱跑车比例，前轮拱上方的筋线一直延伸至车尾形成连贯的肩线，既能够在视觉上降低整车重心，也给侧围外板的冲压工艺预留了足够的拔模角度，不会出现曲面倒扣导致的冲压成型缺陷。车门下方的内凹造型除了优化空气动力学性能，减少高速行驶时车侧的乱流，还能在不增加额外覆盖件的前提下提升侧围的结构刚度，降低车辆行驶过程中侧围板的共振异响概率。轮圈的五辐造型设计兼顾了制动系统的散热需求与视觉运动感，辐条之间的空隙足够容纳大尺寸刹车卡钳，同时轮圈的偏距设定也能保证轮胎在满打方向时不会与轮拱内衬发生干涉，匹配整车的转向轮最大转角边界。前保险杠下方的进气口轮廓对应了前置散热系统的迎风面积需求，能够给散热器、冷凝器提供足够的撞风面积，保证发动机在高负荷工况下的散热效率，同时进气口的边缘圆角处理也符合行人保护的法规要求，降低碰撞时对行人腿部的伤害。车尾的上翘式鸭尾造型除了提升高速行驶时的下压力，也整合了后备箱盖的开启把手结构，不用额外设计外露式把手破坏侧面线条的整体性。做整车总布置的时候，这类二维轮廓可以快速校核乘员舱的上下空间，结合车顶线条的弧度判断前排乘员的头部余量是否满足设计目标，同时也能给底盘系统的布置预留足够的垂直空间，保证排气系统、油箱、后悬架结构不会侵入乘员舱的地板下方空间。在教学场景中，这类二维图纸也常用来作为机械制图课程的测绘练习素材，帮助初学者掌握汽车曲面的线条表达方法，理解复杂外形的尺寸标注逻辑，为后续的三维曲面建模打下基础。
