共轴双旋翼遥控直升机结构设计

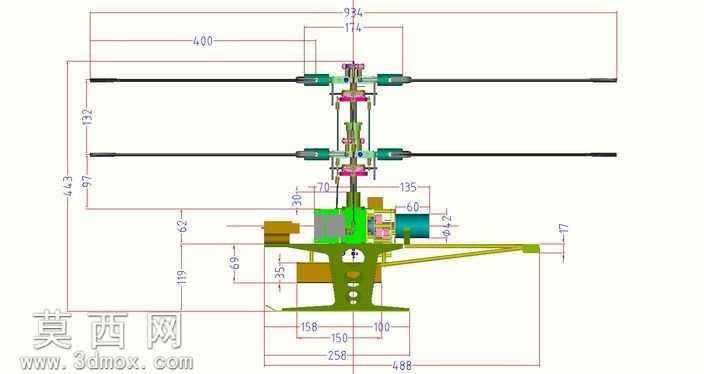

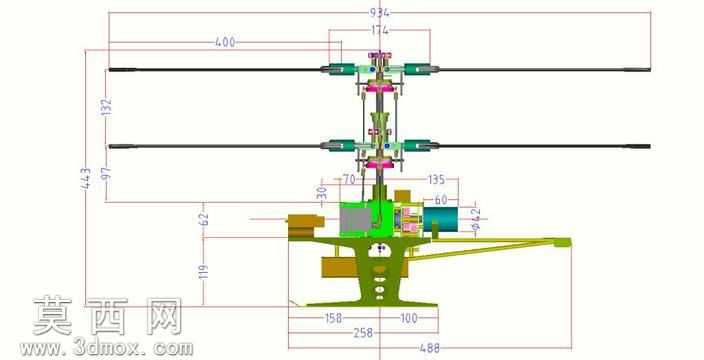

本作品为共轴双旋翼遥控航模直升机的三维结构设计，整体采用同轴反转双旋翼布局，通过三维建模软件完成全零件的参数化建模与整机装配，完整还原了共轴航模的核心传动与支撑结构。建模过程中首先搭建整机的基准轴系，以中心主轴为核心定位基准，依次完成上下旋翼夹座、倾斜盘组件、主支撑架、动力安装座、起落架结构的零件建模，所有零件均按照实际航模的装配公差设置配合间隙，确保虚拟装配时无干涉问题。结构设计上采用单无刷电机作为动力源，通过同轴双层齿轮传动结构分别驱动上下两组旋翼反向旋转，抵消旋翼旋转产生的反扭矩，省去了常规单旋翼直升机的尾桨结构，大幅缩小了整机的外形尺寸，提升了航模飞行时的稳定性。旋翼部分采用对称翼型的简化建模，桨夹设置有合理的倾角定位结构，可模拟真实航模的桨距调节逻辑；机身主支撑采用一体化的支架结构，整合了电机安装位、电池舱定位结构、倾斜盘舵机安装位，起落架采用滑橇式设计，通过支架底部的延伸结构实现落地缓冲，所有结构件均做了轻量化的减重开槽设计，匹配航模对起飞重量的严苛要求。材质渲染阶段，旋翼桨叶采用哑光黑色工程塑料材质，金属传动部件赋予亮银色金属质感，机身支架采用黄绿色航空复合材料材质，起落架与结构连接件做了金属阳极氧化的质感处理，整体渲染效果清晰区分不同功能的零件，直观展示整机的装配层级与结构逻辑。设计过程中重点优化了同轴传动的同心度结构，通过上下两处轴承定位结构保证双层主轴的旋转同轴度，降低传动过程中的震动问题，同时将所有电子部件的安装位做了模块化设计，方便后续实际制作时的零件替换与调试，整体结构紧凑，尺寸标注完整，可直接用于共轴航模的原理验证与实物制作参考。
