Ilogic参数化框架结构生成装置

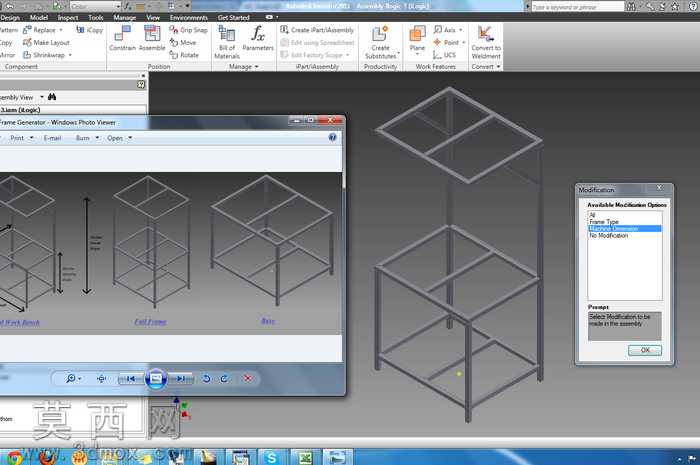

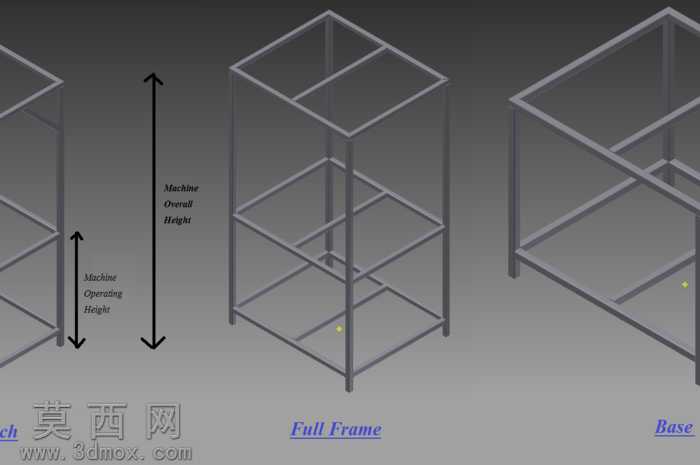

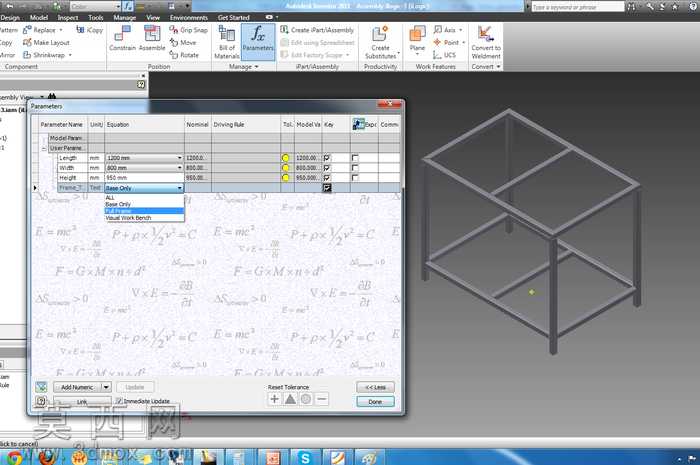

本作品是基于Autodesk Inventor平台搭建的Ilogic参数化框架生成三维模型，整体建模过程围绕参数化驱动逻辑展开，通过Ilogic规则编写实现框架类结构的快速生成与调整。建模初期先梳理框架结构的核心控制参数，将基础宽度、高度、长度三类核心尺寸设定为可直接调用的用户参数，所有框架杆件的定位、长度、排布逻辑均与这三类核心参数建立关联约束，无需手动修改单个草图或特征尺寸，仅调整参数面板内的对应数值即可完成整体框架的尺寸迭代。模型搭建过程中，针对不同类型的框架结构预设了多套适配规则，覆盖有机基地、全帧、视觉工作台等多种常用框架类型，用户可根据实际使用场景快速切换框架类型，系统会自动匹配对应的杆件排布逻辑、连接位置与支撑结构。模型的材质配置贴合工业实际使用场景，框架杆件默认采用常用结构钢材质，渲染时调整金属材质的粗糙度、反光度参数，还原金属型材的真实质感，同时保留材质参数的可修改入口，方便用户根据实际用材调整材质属性。结构设计上充分考虑框架的通用性与可拓展性，预留了自动输入更新接口，用户可通过参数面板输入自定义的尺寸数值、杆件规格参数，Ilogic规则会自动校验参数合理性，完成框架结构的重新生成，避免了重复建模的冗余工作。模型内还嵌入了参数修改的交互窗口，将常用调整参数集中放置在可视化面板中，降低参数化模型的使用门槛，即使不熟悉Ilogic规则编写的使用者，也能通过面板操作快速生成符合需求的框架结构。整个模型的建模逻辑严谨，所有特征之间的约束关系清晰，不存在冗余特征或失效约束，参数调整过程中不会出现特征报错、结构错位的问题，能够直接用于工业框架类产品的快速方案设计、结构验证环节，大幅提升框架类结构的设计效率。
