RC同轴双桨无刷电机结构设计

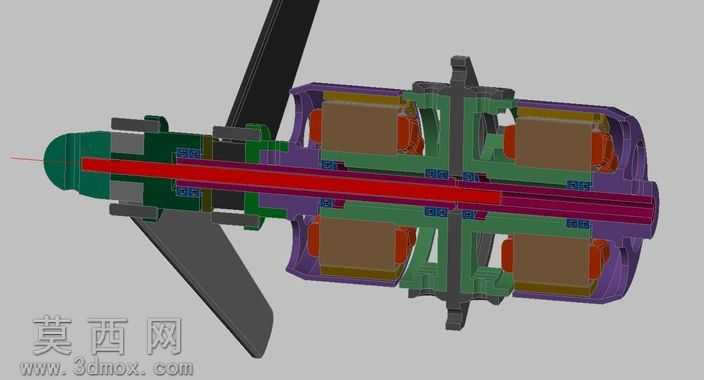

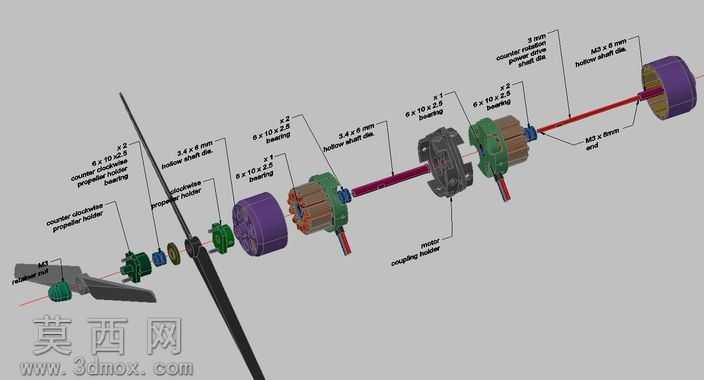

本作品为RC同轴双桨无刷电机三维建模设计，建模过程中严格遵循航模动力部件的实际尺寸比例，先完成核心定子与转子结构的基础建模，通过旋转、拉伸、阵列等特征命令构建定子铁芯的叠片结构、绕组的排布空间，以及转子永磁体的安装位，保证电磁结构部分的尺寸精度符合无刷电机的设计规范。在双桨输出结构的建模中，重点处理同轴双输出轴的嵌套结构，通过同轴心配合、间隙配合的参数设定，还原内外轴独立转动的结构特性，分别为前后两副螺旋桨设计对应的安装定位座，预留桨夹的安装孔位与锁紧结构，保证螺旋桨安装后的同轴度，避免转动时出现动平衡偏差。材质渲染阶段，为电机外壳的金属部件赋予磨砂铝合金材质，调整金属粗糙度与反射参数还原航模电机的金属质感，为绕组部分赋予绝缘漆包裹的铜质材质，区分接线端子的红黑绝缘层与金属导电内芯，为螺旋桨赋予高强度工程塑料材质，添加细微的碳纤维纹理表现航模桨叶的材质特性，为中部的结构固定件赋予硬质工程塑料材质，通过不同材质的区分清晰展现电机各部分的结构组成。结构设计上采用对称式双定子布局，两个无刷电机单元同轴对置布置，通过中部的固定支架实现整体结构的连接，接线端子从支架中部引出，方便电调线路的连接，前后螺旋桨采用相反的旋向设计，抵消单桨转动产生的反扭矩，适配同轴双桨航模的动力需求。建模过程中对所有转动配合部位预留合理的装配间隙，对固定连接部位添加螺栓、卡扣等连接结构的细节，还原真实电机的装配逻辑，整体模型结构完整，细节清晰，可用于航模动力系统的结构展示、装配教学以及相关改装设计的参考。
