同轴对置双旋翼无人机动力转子结构

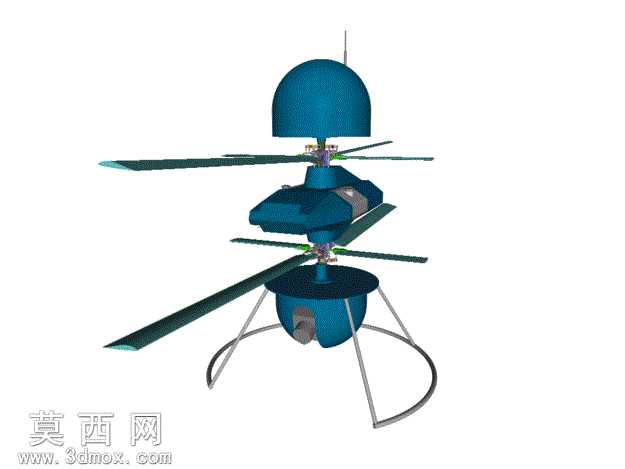

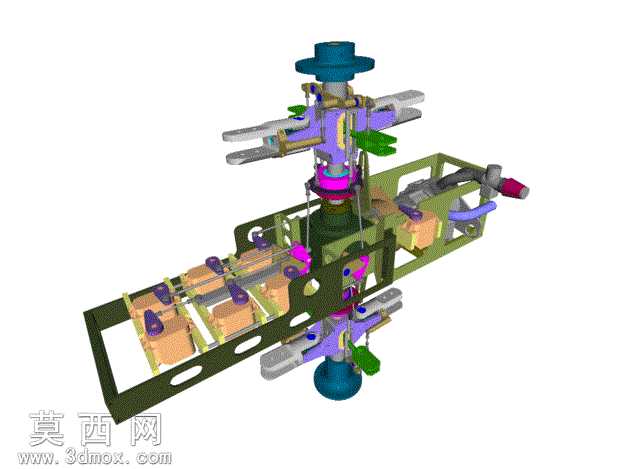

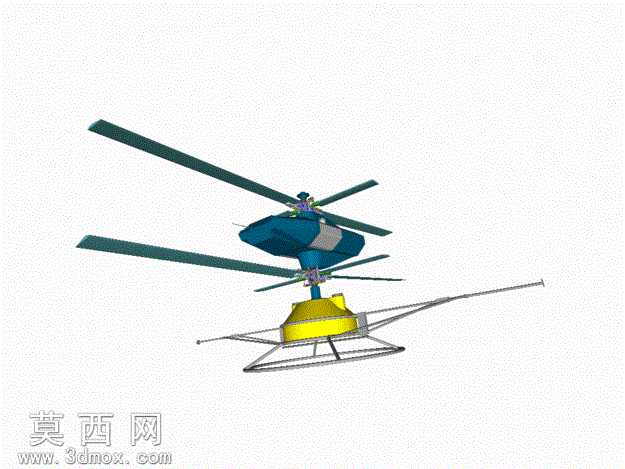

本作品为同轴对置布局的无人机旋翼转子三维结构设计，建模过程中严格遵循航空旋翼系统的工程设计逻辑，对转子的上下旋翼安装位、动力传动路径、舵机安装基座、走线槽位等结构进行了1:1比例的精细化还原。建模阶段采用自底向上的装配思路，先完成中心传动轴、上下桨夹基座、倾斜盘组件、舵机摇臂连接结构等核心零件的独立建模，对每个零件的配合公差、安装限位结构都做了细节刻画，比如桨夹位置的螺丝安装孔位、倾斜盘的球头连接座、中心轴的轴承配合段都做了精准的尺寸匹配，确保虚拟装配状态下各运动部件不存在结构干涉。材质渲染阶段根据实际零件的材质属性赋予对应材质：主体承力框架采用航空铝合金材质，呈现哑光金属质感并做了轻微的阳极氧化色彩区分；传动齿轮、轴承等部件赋予高硬度钢材材质，还原金属机加工的细腻光泽；舵机外壳、线缆护套等非金属部件赋予工程塑料材质，调整了表面粗糙度参数模拟注塑件的哑光质感；旋翼夹位置的弹性减震部件赋予橡胶材质，调整了漫反射参数还原橡胶的半哑光特性。结构设计上采用上下旋翼同轴反向旋转的布局，可抵消单旋翼旋转产生的反扭矩，无需额外设置尾桨结构即可实现飞行器的姿态稳定，中心框架预留了电调、飞控等电子元件的安装位，框架上的镂空结构在保证结构强度的前提下尽可能降低整体重量，走线槽的设计可规整收纳动力与信号线缆，避免旋翼转动过程中剐蹭线缆。设计过程中重点考量了转子系统的动平衡特性，上下旋翼的安装位保持严格同轴，各连接部件的重量分布做了对称化处理，倾斜盘与舵机的连接结构预留了足够的舵量行程，可满足无人机俯仰、横滚、偏航全姿态的控制需求，整体结构紧凑集成度高，可直接用于共轴双旋翼无人机的原理验证、结构迭代参考。
