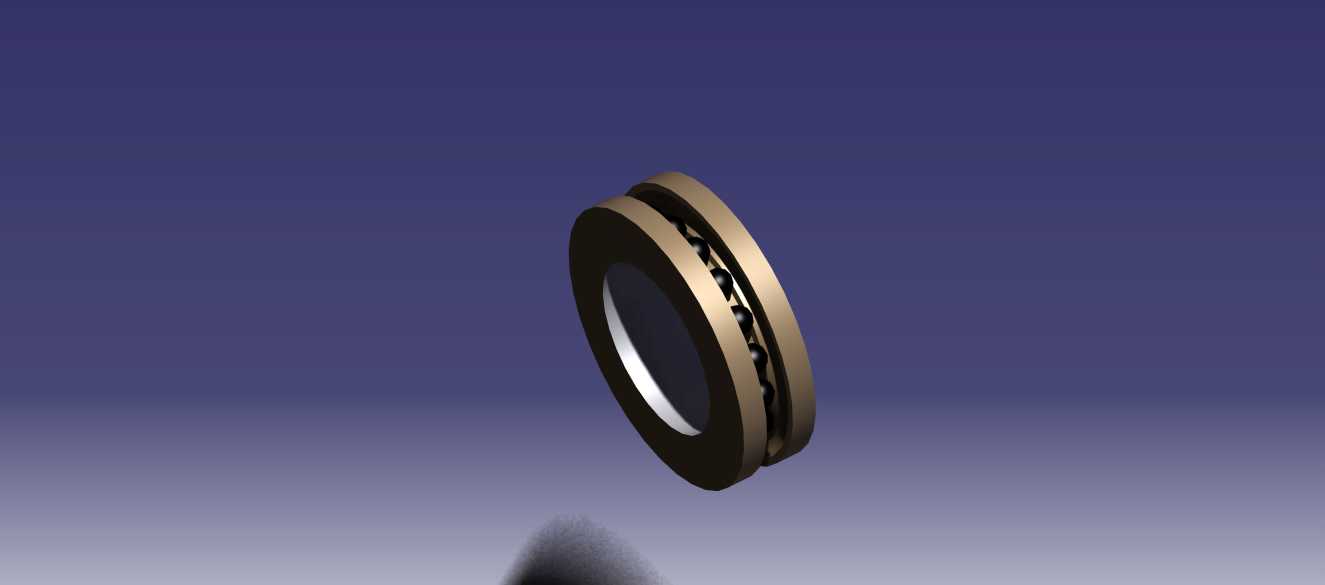

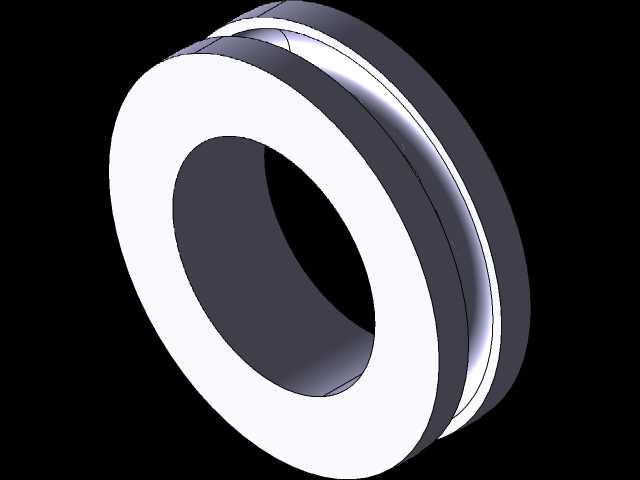

起重机吊钩装配用推力轴承结构

项目分类:通用机械零部件 发布时间:2021-11-04 ID:366312
  • 起重机吊钩装配用推力轴承结构
  • 起重机吊钩装配用推力轴承结构
  • 起重机吊钩装配用推力轴承结构

  在起重作业场景里,吊钩作为直接承接吊重载荷的末端执行部件,其回转与承重结构的可靠性直接决定作业安全与操作流畅度,这款适配起重机吊钩装配的推力轴承,正是针对吊钩工况的受力特性完成结构设计。不同于普通径向承载的轴承结构,该推力轴承的核心受力方向沿轴向布置,匹配吊钩起吊时垂直向下的重力载荷传递路径,避免吊重载荷对轴承滚道产生偏载力矩,在实际装配中,轴承的上下两个轴圈分别贴合吊钩横梁的安装端面与吊钩杆部的支撑台阶,中间保持架均匀排布滚动体,将滑动摩擦转化为滚动摩擦,既可以承载额定范围内的轴向吊重,又能保证吊钩在吊重状态下可灵活回转,方便作业人员调整吊物朝向,无需额外施加过大的扭转力。从设计思路来看,这款轴承没有采用多余的异形结构,

  整体为同轴环形布局,滚道的曲率与滚动体的曲率完全匹配,保证滚动体在滚道内接触应力均匀分布,避免局部应力集中导致的早期点蚀失效;保持架采用兜孔式结构,每个兜孔对应一颗滚动体,预留合理的活动间隙,既限制滚动体之间的相互碰撞摩擦,又不会因为间隙过小导致滚动体卡滞。安装边界方面,轴承的外径尺寸适配吊钩横梁的安装沉孔内径,内径与吊钩杆部的配合段采用过渡配合公差,既保证装配后同轴度符合要求,又不会因为过盈量过大导致装配时损伤轴承滚道;轴承的轴向厚度匹配吊钩装配的预留间隙,安装后无需额外增加调整垫片即可保证轴向窜动量在合理区间,避免吊重时吊钩出现上下窜动的问题。在实际工况中,起重机吊钩起吊时会存在一定的载荷冲击,

  这款推力轴承的滚道做了相应的强化处理,可承受短时的冲击载荷,不会因为突然的载荷波动出现滚动体碎裂或者滚道压痕;同时轴承的密封结构适配起重作业多粉尘的环境,可阻挡外界的铁屑、粉尘进入滚道内部,减少磨粒磨损带来的精度下降,延长部件的维护周期。很多现场维保人员在更换吊钩轴承时容易忽略轴向承载的匹配性,误用径向轴承替代推力轴承,往往会在吊重后出现轴承碎裂、吊钩卡滞的问题,而这款专门适配吊钩装配的推力轴承,从受力方向到安装尺寸都完全匹配吊钩组件的装配要求,不需要对现有吊钩结构做二次加工即可直接替换安装,降低现场改造的工作量。在三维建模过程中,该模型完整还原了轴承的内外圈、滚动体、保持架的装配关系,每个零件的配合间隙都按照实际工程公差设置,可直接用于吊钩组件的装配干涉检查,也可以作为起重设备维保培训的结构演示模型,帮助技术人员直观理解推力轴承在吊钩组件中的受力传递路径与装配逻辑。
