柴油机喷油器拆卸专用套筒工具结构

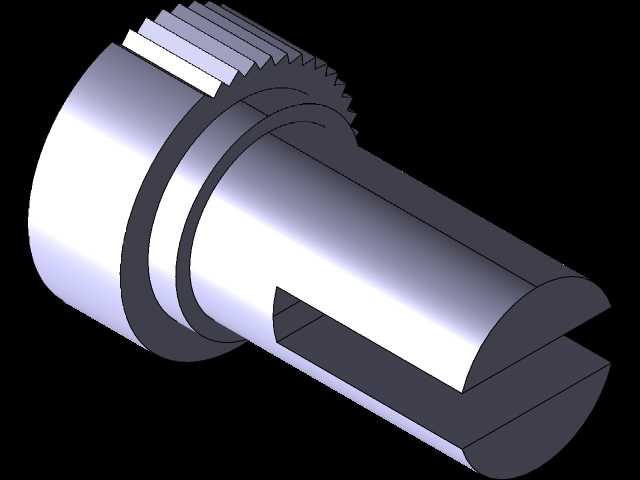

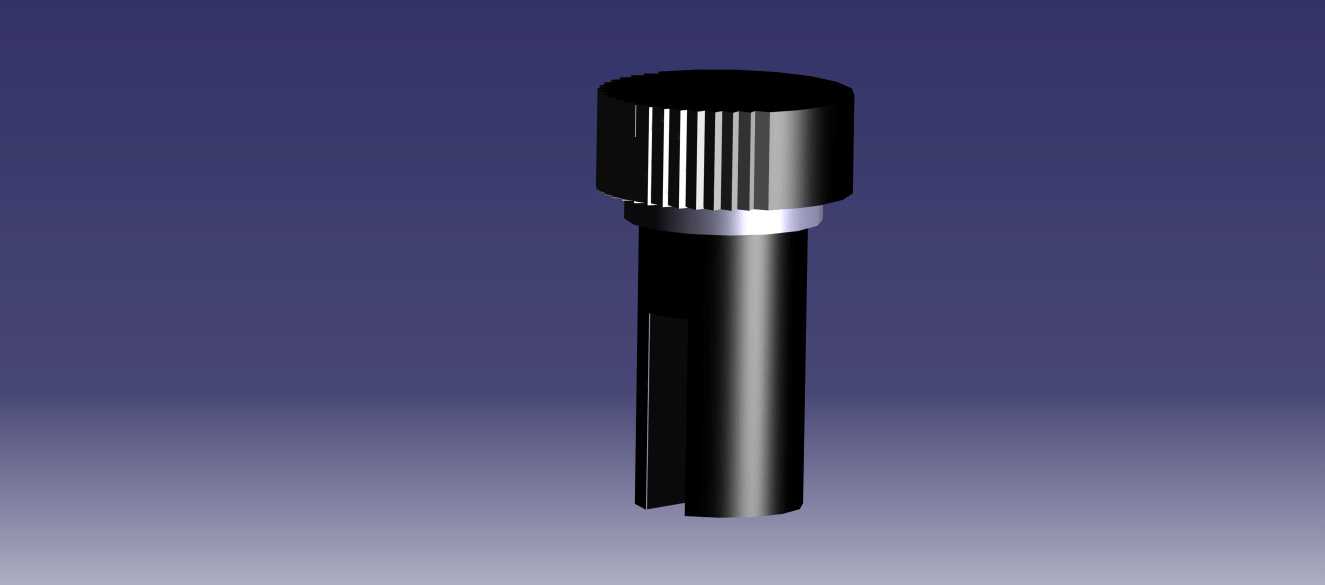

　　在商用车柴油机、工程机械动力单元的维保作业场景中，喷油器的拆卸一直是缸盖维保环节的核心操作难点，由于喷油器长期处于缸盖安装孔内，受高温积碳、密封胶粘连、装配压紧力影响，常规开口扳手或通用套筒无法匹配喷油器顶部的滚花压紧结构，极易在拆卸过程中打滑损伤喷油器本体，甚至造成缸盖安装孔螺纹滑牙、密封面磕碰报废，带来高额的维修成本。这款拆卸工具的结构设计完全围绕喷油器顶部的夹持特征展开，头部采用内凹式盲孔结构，内壁加工有与喷油器顶部滚花完全契合的纵向防滑齿槽，作业时可完全包覆喷油器上端的受力部位，将扭转力矩均匀传递到整个夹持圆周，避免局部应力集中造成的零件变形。工具杆身采用等直径圆钢加工，长度匹配缸盖上方的操作空间边界，

　　可避开缸盖周边的气门摇臂、高压油管接头等凸出部件，无需额外拆卸周边附件即可完成操作，杆身一侧加工的纵向让位槽，可在套入喷油器时避开喷油器侧方的燃油回油接头，保证工具可完全落位到夹持位置，不会出现干涉卡滞。顶部的滚花握持段采用大直径设计，既可以配合棘轮扳手施加扭转力矩，也可在初期松动阶段直接用手转动施力，滚花纹理采用等距直齿设计，即使手上沾有机油污渍也能保证足够的摩擦力，不会出现脱手打滑的情况。从安装边界来看，工具头部的内孔深度严格匹配喷油器顶部外露段的高度，不会因为深度过浅导致夹持不足，也不会因为深度过深顶碰喷油器上端的电磁阀或油嘴接头，杆身的外径控制在合理范围，可适配多数柴油机型缸盖喷油器安装孔的周边间隙，

　　不管是直列六缸柴油机还是小型单缸农用柴油机的喷油器拆卸，都能保证足够的操作空间。设计过程中充分考虑了维保作业的实际受力情况，整体采用高强度合金钢材质，齿槽部位做了局部淬火处理，可承受大扭矩下的冲击载荷，不会出现齿牙崩断、套筒变形的问题，杆身与头部采用一体式加工结构，没有焊接拼接部位，避免了长期使用后焊缝断裂的风险。在实际维保作业中，使用该工具拆卸喷油器时，可先将工具顺着喷油器轴线方向套入，确认让位槽对准回油接头后完全落位，再配合加力杆缓慢施加扭转力矩，待喷油器松动后即可直接用手转动工具将喷油器旋出，整个过程不会损伤喷油器的密封面和接线部位，拆下的喷油器经清洁校验后可直接重复使用，大幅降低了维保过程中的零件损耗，也提升了缸盖维保的作业效率，减少了因为拆卸不当造成的二次维修问题。
