皮带传动用槽面滑轮结构设计

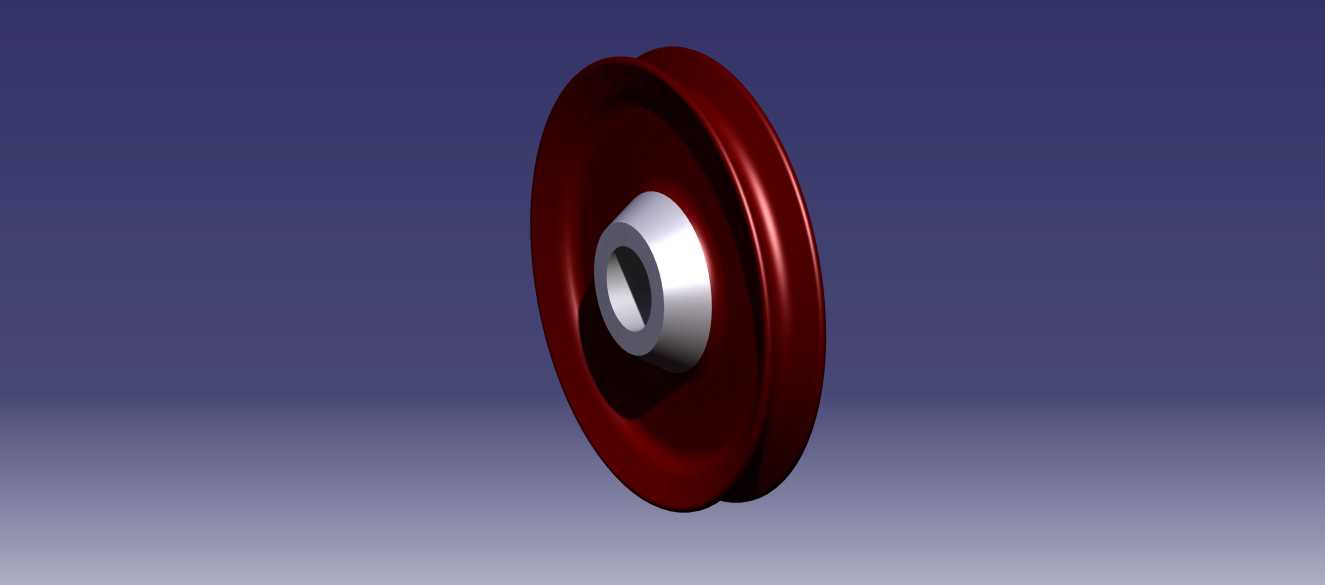

　　在各类工业皮带传动系统中，这类槽面滑轮是承担动力传递的核心基础零件，广泛应用在轻工输送线、小型机床进给机构、农业机械传动单元、风机配套传动组等场景中，区别于平带轮的平面接触结构，轮缘处的内凹弧面槽型是设计核心，能够匹配对应截面的三角带或者圆带，避免传动过程中皮带出现侧向滑脱，尤其是在启停频繁、传动中心距存在小幅波动的工况下，槽型的限位作用能大幅降低皮带掉带的故障概率。从结构设计逻辑来看，整体采用轮缘、轮毂分体式的受力承载思路，外层轮缘采用耐磨材质适配皮带长期摩擦损耗，中间轮毂部分采用高强度金属材质承担轴系连接的载荷，两者通过过盈配合或者紧固件连接为整体，既控制了整体制造成本，也能针对不同磨损部位单独更换，降低后期运维的配件成本。

　　轮毂中心的通孔为轴安装位，孔壁加工有对应的键槽结构，能够通过平键实现与传动轴的周向固定，传递额定扭矩，安装时需要保证滑轮端面与传动轴轴线的垂直度，误差控制在允许的形位公差范围内，避免皮带运行时出现偏磨，缩短皮带使用寿命。轮缘的槽面粗糙度需要控制在合理区间，过于光滑会降低摩擦系数导致传动打滑，过于粗糙则会加速皮带工作面的磨损，实际建模过程中需要重点标注槽型的截面角度、槽底圆弧半径、轮缘外径等核心尺寸，这些参数直接决定了适配皮带的型号以及传动比的准确性。安装边界方面，需要预留出皮带安装与张紧的调整空间，滑轮两侧与机架护板的间隙要控制在安全范围内，避免运行过程中轮缘与周边结构发生剐蹭，同时要保证同一传动组内的配对滑轮处于同一安装平面，

　　防止皮带出现扭曲受力。这类滑轮的载荷计算需要结合传递功率、皮带线速度、工况系数综合核算，确保轮体的结构强度能够承受长期交变载荷，避免出现轮缘开裂、轮毂孔磨损变形等失效问题，建模时轮毂部分的厚度、轮缘与轮毂连接的过渡圆角都需要对应应力计算结果做优化，减少应力集中带来的结构失效风险。
