法兰连接手轮式上进料截止控制阀

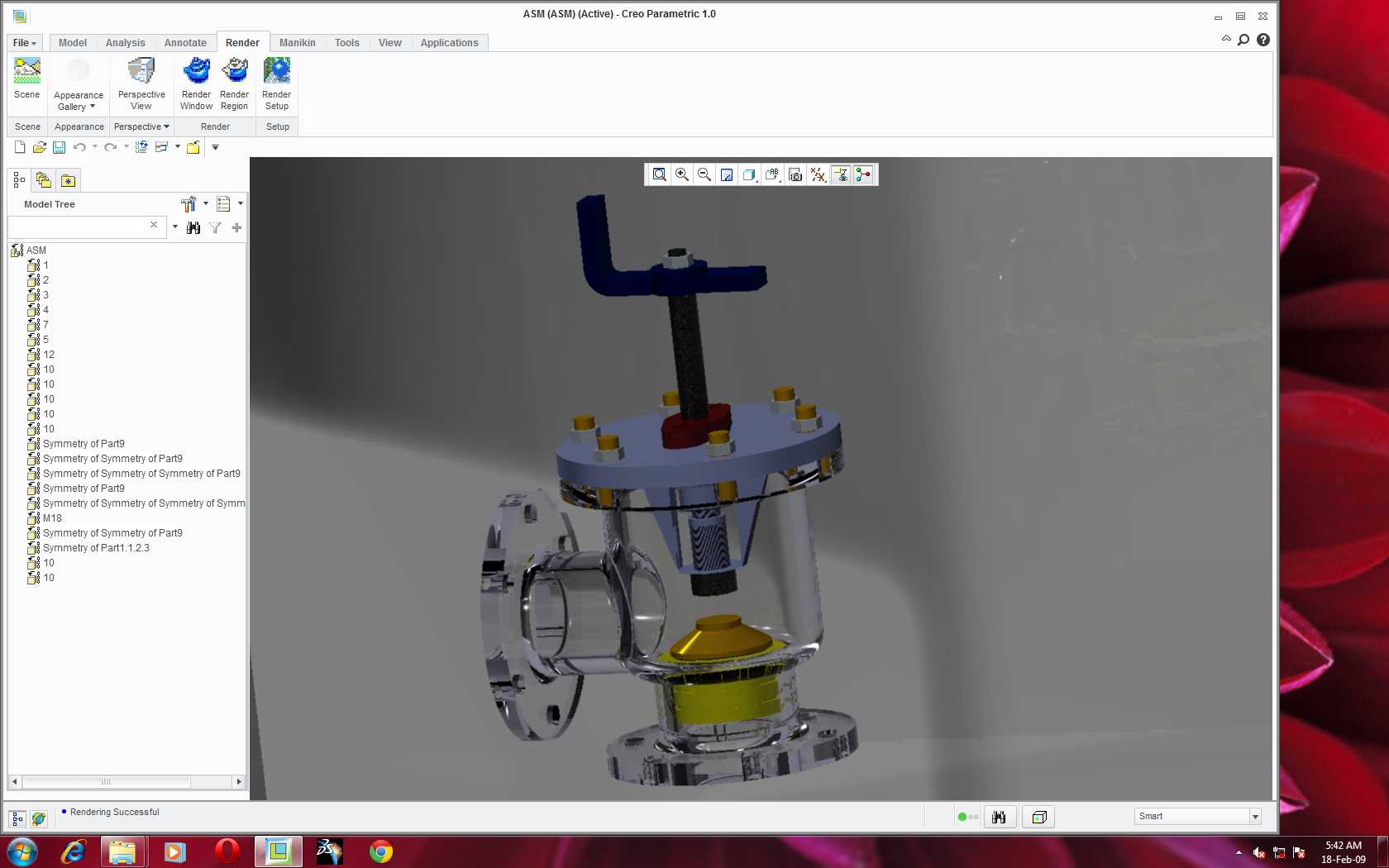

　　这款进料控制阀主要应用于精细化工、食品加工、水处理等行业的常压、低压流体输送管路中，通常安装在反应釜、储料罐、配料罐的进料端，用来控制液态、低粘度浆态物料的通断与流量调节，也可适配洁净度要求较高的工况，阀体透明结构可直观观察内部阀芯启闭状态与物料流动情况，方便现场操作人员快速判断阀门工作状态，避免误操作引发的溢料、断料问题。

　　从结构设计来看，该阀采用侧进底出的流道布局，侧向法兰接口对接水平来料管路，底部法兰接口对接下游设备进料口，手轮操作机构设置在阀体顶部，操作时旋转手轮带动阀杆做上下直线运动，带动锥形阀芯实现启闭，锥形密封面的设计可在小开度下实现稳定的流量调节，密封副贴合紧密，关闭状态下无内漏风险。阀盖与阀体采用法兰螺栓连接，密封垫片设置在连接端面，可根据输送介质特性更换不同材质的密封件，适配腐蚀性、卫生级等不同工况需求。

　　设计过程中优先考虑了安装维护的便捷性，顶部手轮的操作高度预留了足够的操作空间，无需额外加装延长杆即可完成手动操作，侧向与底部的法兰连接尺寸符合通用管路法兰标准，可直接替换同通径的同类型进料阀，无需改动现有管路布局。整体外形紧凑，阀体通径与连接法兰的尺寸匹配常规DN50-DN80的进料管路，安装时仅需保证阀体垂直安装，手轮朝上即可，无需额外设置支撑结构，阀体自身强度可承受管路常规工作压力。

　　内部流道做了圆弧过渡处理，避免物料在阀腔内残留堆积，减少物料滞留引发的交叉污染问题，透明阀体材质选用高强度透明工程材料，可承受常规工作温度下的压力冲击，同时具备良好的耐磨损性能，长期使用不会因物料冲刷出现透明度下降的问题。阀芯与阀杆的连接采用防转结构，避免阀杆旋转过程中阀芯跟转造成密封面磨损，阀杆处设置了多级填料密封，可有效防止物料从阀杆处泄漏，填料压盖可通过顶部螺栓调节压紧力，长期使用出现微量泄漏时无需拆解阀门即可完成密封补偿。
