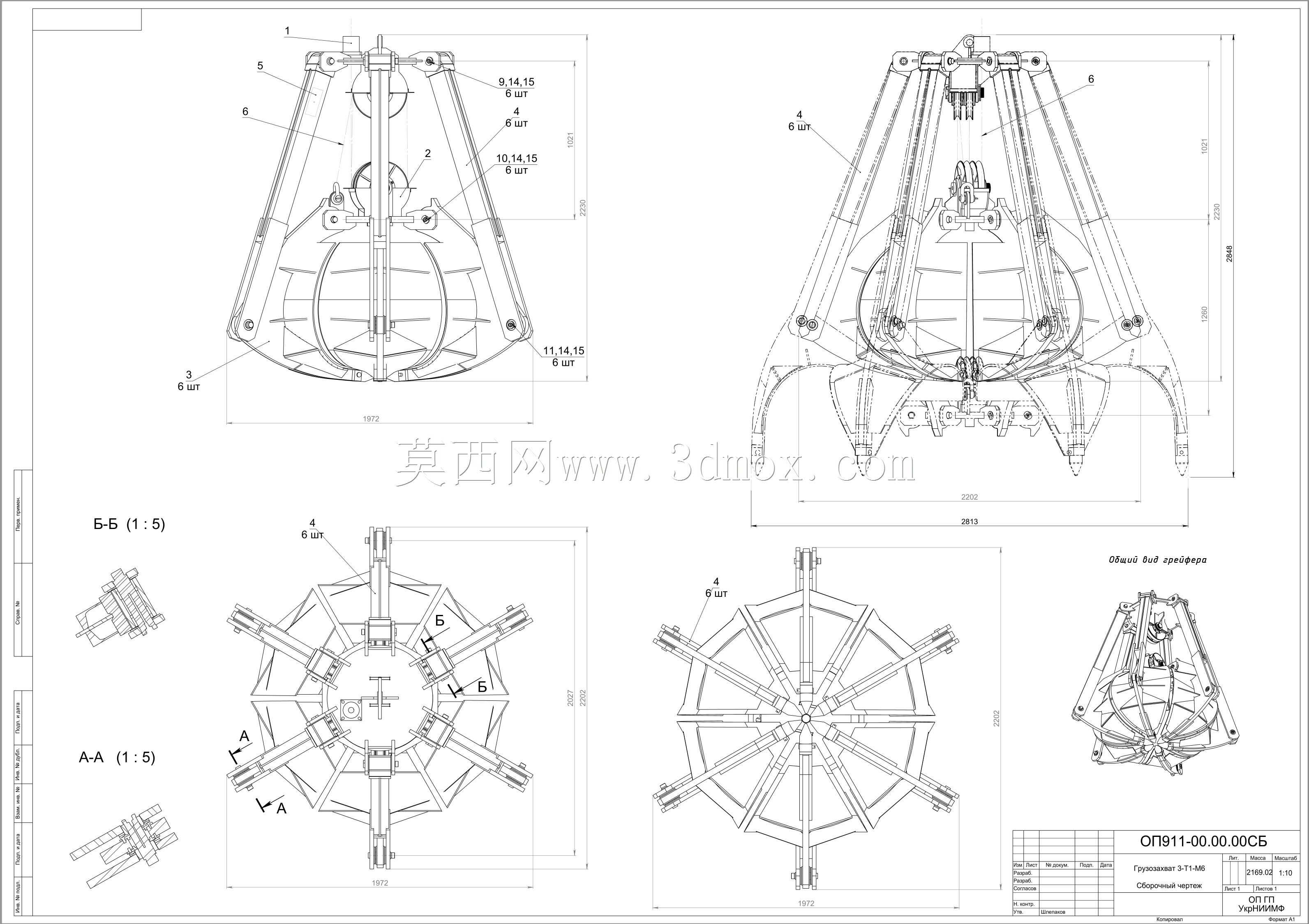

多瓣式负载夹持抓取机构结构设计

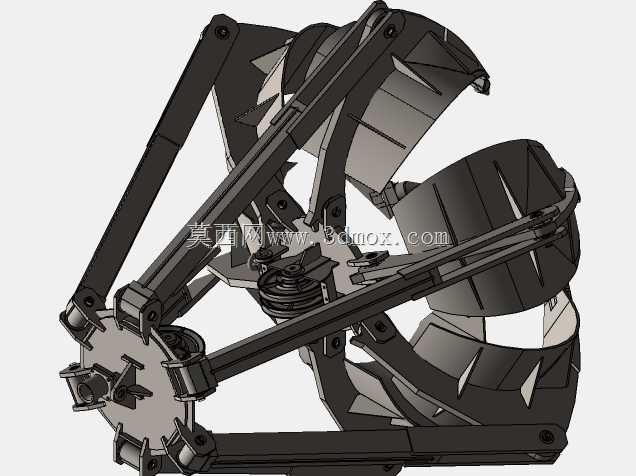

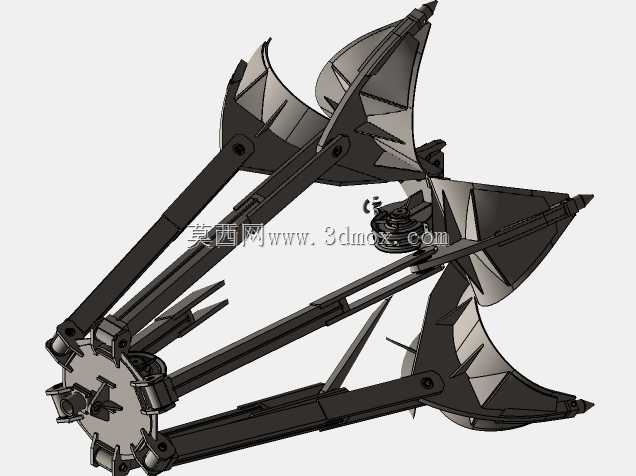

这类多瓣式夹持抓取机构，常应用在散料装卸、不规则重物转运、冶金废钢抓取、建筑垃圾清运这类需要大开口包容抓取的作业场景，配套在起重设备、工程机械的执行端，替代人工完成高危、大负载的物料抓取转移作业。从结构设计逻辑来看，该机构采用多组对称布置的瓣状抓臂，围绕中心回转基座均匀排布，每一组抓臂都通过独立的铰接连杆与中心驱动单元连接，驱动动作时多瓣抓臂同步收拢或张开，能适配外形不规则、堆密度不均的物料，抓取过程中瓣体上的凸起棱边可以嵌入物料缝隙，避免抓取后物料滑落，提升抓取稳定性。

设计阶段首先要明确安装边界，中心基座的上端接口为标准M6规格连接点位，可直接适配对应规格的起重吊具、机械臂末端法兰，不需要额外做转接件加工，降低现场适配改造成本。抓臂完全张开时的包容直径覆盖常规散料抓取的作业范围，收拢后最小夹持尺寸可适配小体积块状物料，每段连杆的铰接点都做了限位结构设计，避免张开或收拢过程中出现机构死点，同时在铰接位置预留了润滑注油通道，长期重载作业下可定期注油维护，降低铰接副的磨损量。

从功能特性上看，瓣状抓臂的曲面造型经过受力优化，抓取时受力沿臂身加强筋方向传递到中心基座，不会出现局部应力集中导致的臂体变形，臂体边缘做了加厚耐磨处理，接触尖锐物料时也能保证足够的使用寿命。中心驱动位置的结构做了密封防护，可适配户外多粉尘、潮湿的作业环境，避免杂物进入驱动铰接区域影响动作顺畅度。

实际选型应用时，需要匹配对应作业端的额定负载，该机构的夹持力通过连杆力臂放大，在同等驱动输出下可获得更大的抓取抱紧力，针对不同密度的物料，可通过调整驱动行程来控制抓臂的收拢程度，避免过度夹持导致小块物料从瓣臂缝隙漏出。整个机构的所有铰接副都采用同轴度一致的装配设计，拆装维护时不需要做复杂的配磨调整，更换易损件后可快速恢复作业精度，适配长时间连续作业的工况需求。
