高精度伺服配套接力器减速器结构设计

项目分类:减速机 发布时间:2022-06-09 ID:658239
  • 高精度伺服配套接力器减速器结构设计

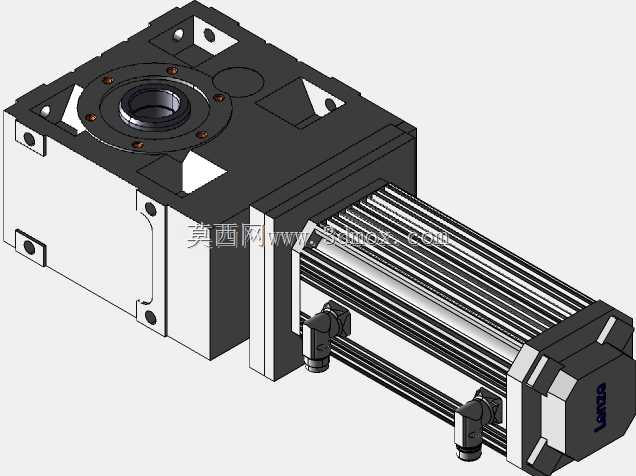

  在自动化产线的伺服传动链路里,这类接力器减速器常被布置在伺服电机与执行负载的中间衔接段,解决伺服电机高转速低扭矩输出与负载端低转速大扭矩需求的匹配矛盾,尤其在需要长行程直线推力输出、同时对传动背隙有严格控制的工位上,这类集成式的减速单元能省去额外的传动转接结构,压缩整套驱动单元的安装空间。从结构布局来看,该减速器采用法兰式输入接口,可直接与标准伺服电机的输出端对接,输入侧的定位止口与安装孔位按照通用伺服电机的安装尺寸规范设计,对接时无需额外加工转接法兰,能有效降低装配环节的同轴度误差,减少高速运转时的偏磨风险。减速器的箱体采用分体式拼接结构,主体承载部分为铸铁材质,保证传动齿轮组啮合时的刚性支撑,侧端的电机安装座采用铝合金材质,

  在保证安装定位精度的同时降低整体重量,箱体上预留的多个安装基准面,可适配水平、垂直、侧装等多种安装姿态,满足不同设备的布局需求。内部传动采用多级斜齿轮啮合结构,相比直齿轮传动,斜齿轮的啮合重合度更高,传动过程中的冲击更小,运转噪音更低,同时能承受更大的瞬时冲击载荷,齿轮副经过精密磨削加工,齿向修形处理可补偿装配误差与负载下的微小变形,保证满负载工况下的传动精度稳定。输出端采用中空轴带法兰的结构形式,可直接对接负载的传动轴,也可通过转接法兰连接丝杠、摆杆等执行部件,输出端的密封采用双唇口骨架油封,能有效阻挡车间内的粉尘、切削液进入箱体内部,同时防止箱体内的润滑脂泄漏,适配工业车间的复杂工况。设计过程中,传动比的分配经过反复校核,

  每一级齿轮的齿数选择兼顾传动效率与结构紧凑性,避免单级传动比过大导致的齿轮尺寸激增,同时保证各级齿轮的负载率处于合理区间,延长齿轮副的使用寿命。轴承选型上,输入侧采用一对角接触球轴承背对背安装,承受伺服电机端带来的径向力与少量轴向力,中间传动轴采用深沟球轴承支撑,输出侧因为要承受负载端的径向弯矩,采用圆锥滚子轴承配对安装,保证输出轴的刚性,避免负载作用下输出轴出现挠曲变形导致齿轮啮合偏载。润滑方式采用脂润滑,箱体内填充的高性能润滑脂可满足长期免维护的使用需求,无需额外设计油路与注油嘴,减少后期维护工作量,箱体上设置的透气塞可平衡箱体内外的气压差,避免长时间运转升温导致内部压力升高,冲坏密封件。安装边界方面,

  输入侧的电机安装面到输出轴端面的轴向尺寸经过优化,在保证内部齿轮有足够啮合宽度的前提下尽可能压缩轴向长度,适配设备内部狭窄的安装空间,箱体四周的安装沉孔位置按照通用安装规范排布,可直接固定在设备的安装基板上,无需额外加工安装支架。在实际应用场景中,这类减速器常配套在自动化包装线的推料机构、机床的自动换刀驱动单元、物流分拣线的摆轮驱动机构上,相比普通的行星减速器,这类接力器结构的输出端能承受更大的轴向与径向复合载荷,无需额外增加支撑轴承座,简化整套驱动机构的设计。建模过程中,所有配合面的尺寸公差、形位公差都按照实际加工要求进行标注,齿轮的参数化模型可直接导入工程图模块生成加工图纸,安装孔位、止口尺寸都与实际量产的同类型号保持一致,可直接用于设备的虚拟装配调试,检查传动链路的干涉情况,提前发现布局设计中的问题,减少物理样机的调试成本。
