带安装底座的双层电子板防护外壳结构

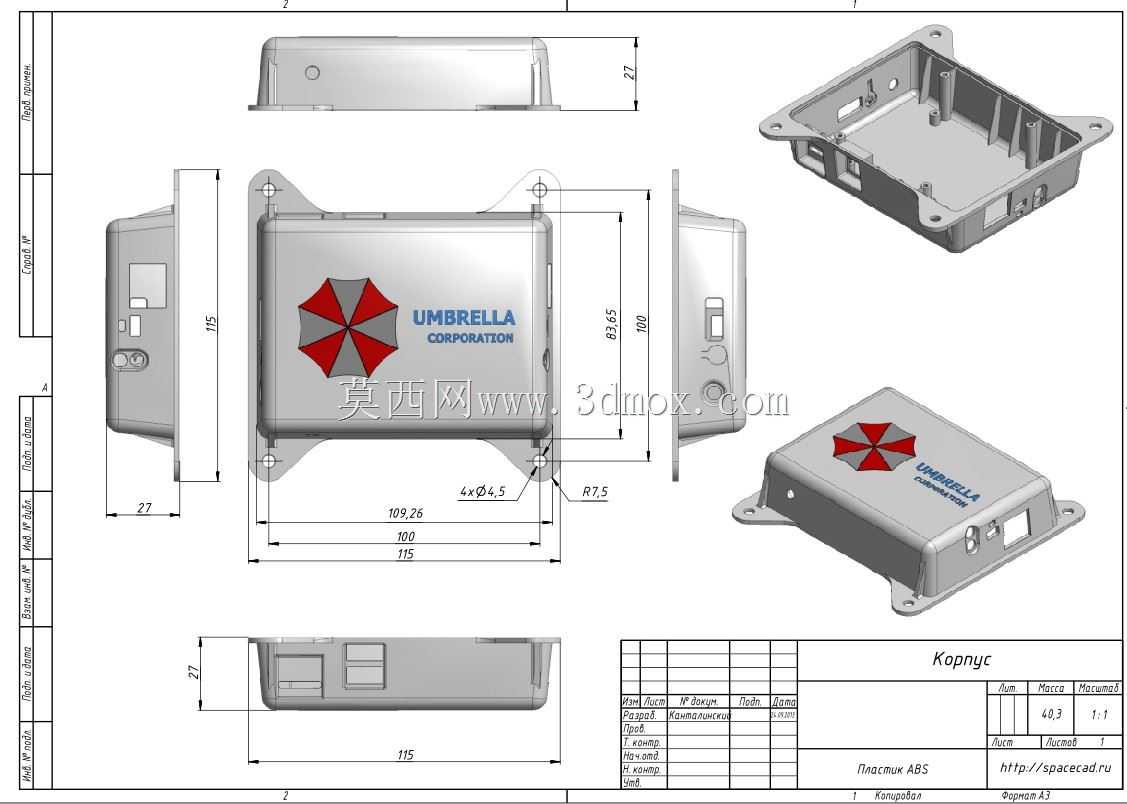

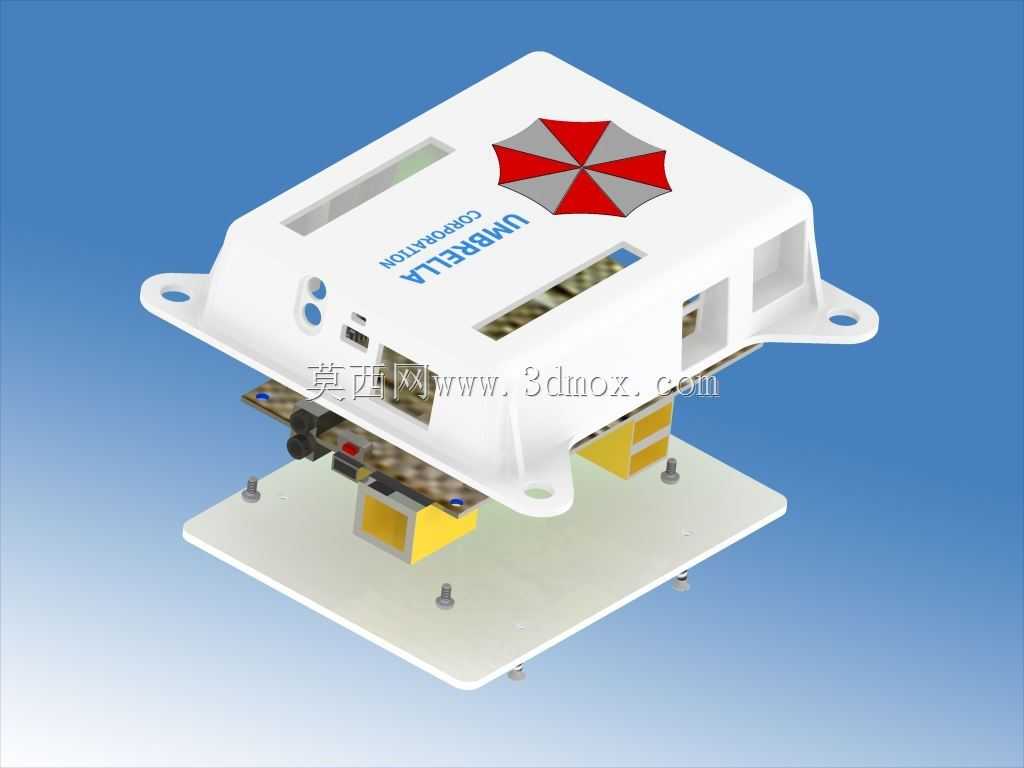

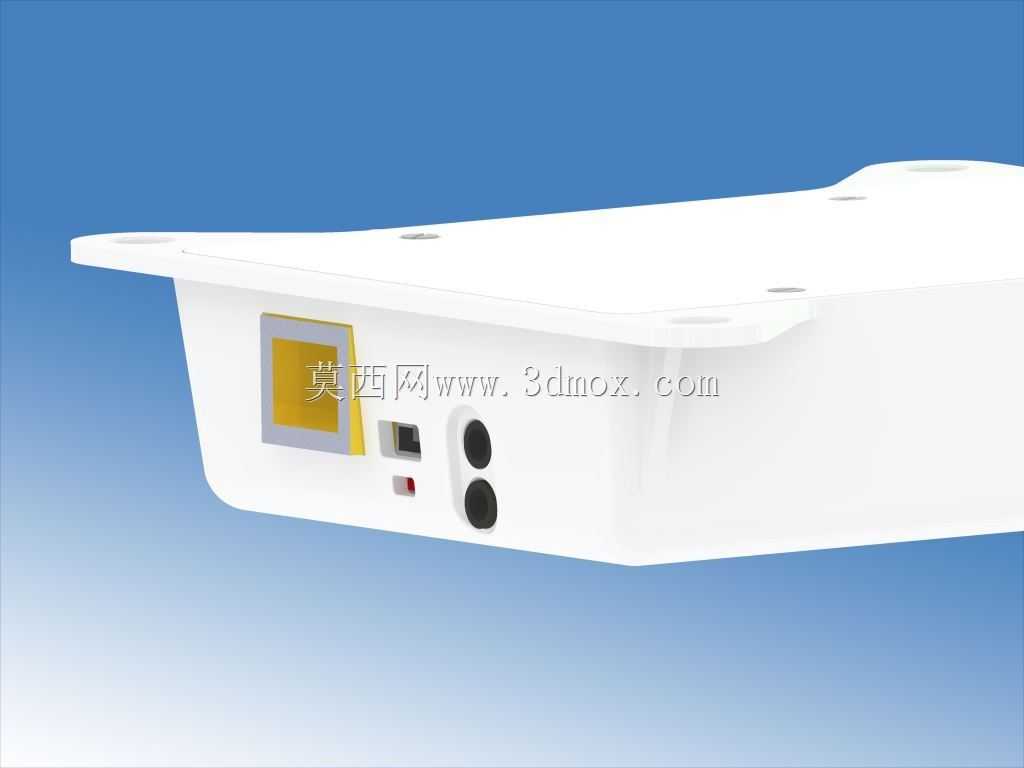

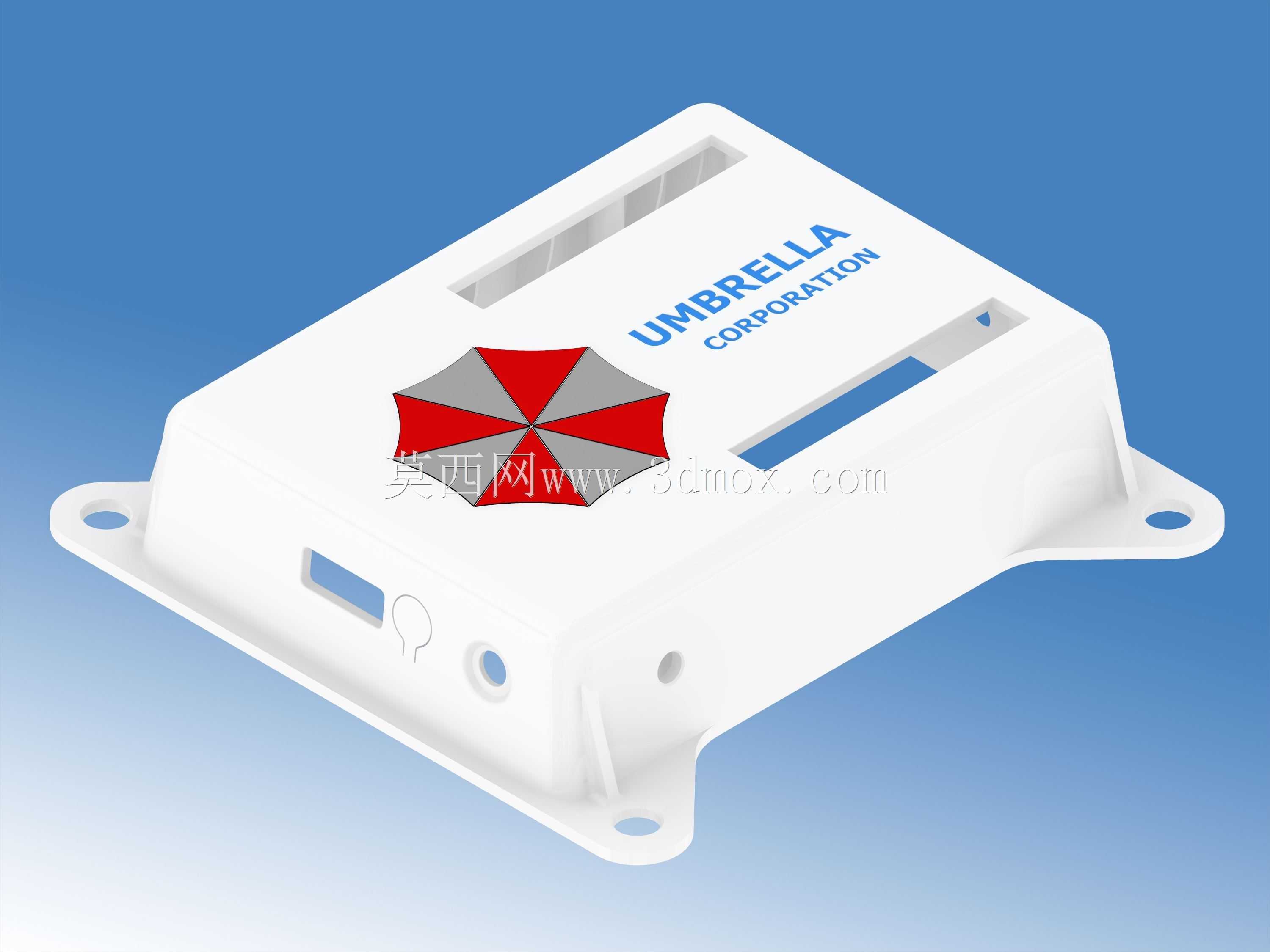

　　这款电子板外壳的设计初衷，是解决小型通讯类电子控制板在复杂工况下的防护与安装适配问题，在工业现场的小型信号采集终端、嵌入式通讯转换模块、户外分布式传感节点这类场景中，裸露的电路板很容易受到粉尘侵入、凝露滴落、外力磕碰的影响，同时零散的板件安装也会给后期运维拆装带来不少麻烦，这款壳体就是针对这类痛点完成的结构设计。从结构布局来看，壳体采用上下分层的安装逻辑，上层为带封闭罩壳的防护腔体，下层为镂空式安装底板，两层之间通过铜柱支撑预留出足够的走线与元件避让空间，不会出现板上接插件、电容、接口类元件与壳体干涉的问题。上层罩壳的侧壁预留了多组接口开孔，分别对应电源输入口、通讯调试口、状态指示灯的透出位置，

　　不需要额外开孔就能完成常规接线与状态查看，罩壳顶面做了平整的标识区域，可直接粘贴设备编号、功能标识，不会因为曲面导致标识起翘脱落。罩壳四个角延伸出带安装孔的固定耳，安装孔位做了沉台设计，使用螺丝固定时螺丝头不会突出壳体表面，避免安装后与周边设备产生刮蹭，同时沉台结构也能让固定受力更均匀，减少长期震动下的壳体开裂风险。下层安装底板的尺寸比上层罩壳略大，板上预留了多组通用安装孔位，既可以直接固定标准尺寸的核心电路板，也能通过加装绝缘柱固定不同尺寸的扩展板，底板边缘做了圆角处理，避免安装过程中割伤线材或者操作人员手部。壳体的走线空间做了专门的优化，上下层之间的支撑柱位置避开了常见的板边走线路径，侧壁的接口开孔内侧做了导向倒角，插接数据线、

　　电源线时不会因为孔位边缘剐蹭破坏线材外皮。在防护性能上，罩壳与底板的贴合面做了窄边止口结构，装配后可以阻挡大部分粉尘从拼接缝隙进入腔体内部，应对普通工业车间、室内设备柜内的使用场景完全足够，如果需要更高的防护等级，也可以在止口位置加装薄橡胶条实现密封升级。设计过程中特意控制了壳体的整体壁厚，在保证结构强度的前提下尽可能减少材料占用，同时壳体所有的转角位置都做了均匀的圆角过渡，既可以降低注塑生产时的应力集中问题，也能避免尖锐边角带来的安全隐患。安装边界方面，这款壳体的固定耳孔位间距适配市面上常见的DIN导轨安装附件尺寸，既可以直接通过螺丝固定在设备安装板上，也能搭配卡扣配件快速卡装在标准电气柜导轨上，适配不同的安装场景需求。

　　壳体内部的支撑柱高度经过反复校核，既保证下层板上较高的元件比如电解电容、网络变压器不会顶到上层罩壳内壁，也不会因为层间距过大导致整体壳体高度超标，占用过多的柜内安装空间。上层罩壳的侧面还预留了细小的透气孔位，平衡壳体内外的气压差，避免长期温度变化导致壳内凝露积聚，同时透气孔的位置做了折弯挡边，防止水滴直接从孔位溅入壳体内部。在实际装配逻辑上，这款壳体不需要复杂的卡扣或者专用工具，只需要拧下四个角的固定螺丝就能分开罩壳与底板，完成电路板接线、调试后再扣合罩壳锁紧即可，后期运维更换板件时的拆装效率比传统全封闭卡扣式壳体高很多，适合批量设备的组装与后期维护作业。针对通讯类设备常见的电磁干扰问题，壳体结构预留了接地柱的安装位置，可以直接将电路板的接地端通过铜柱连接到底板，再通过安装螺丝接入设备整体接地系统，不需要额外做接地走线的布局。
