矿用筛分设备卸料槽结构设计

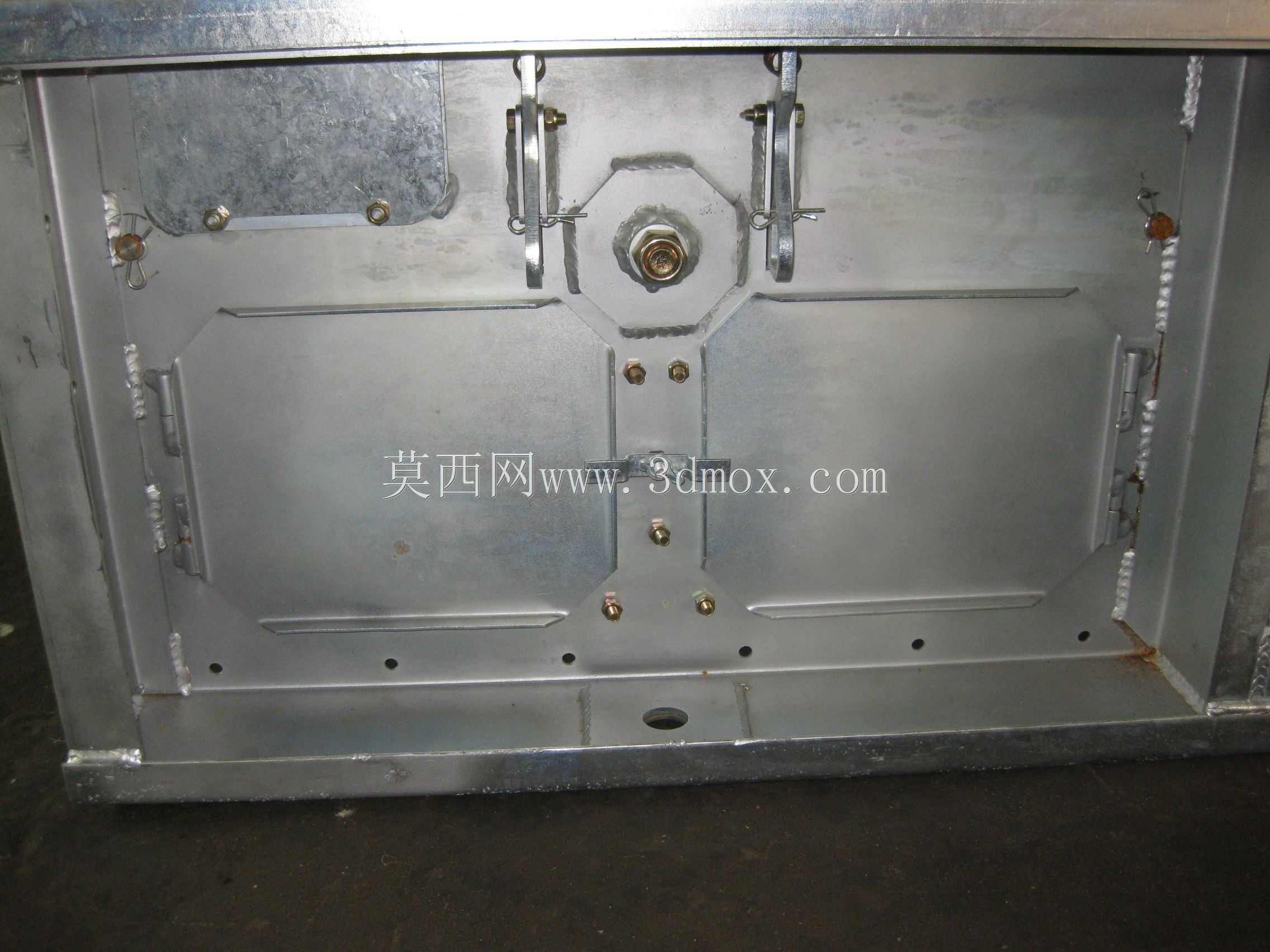

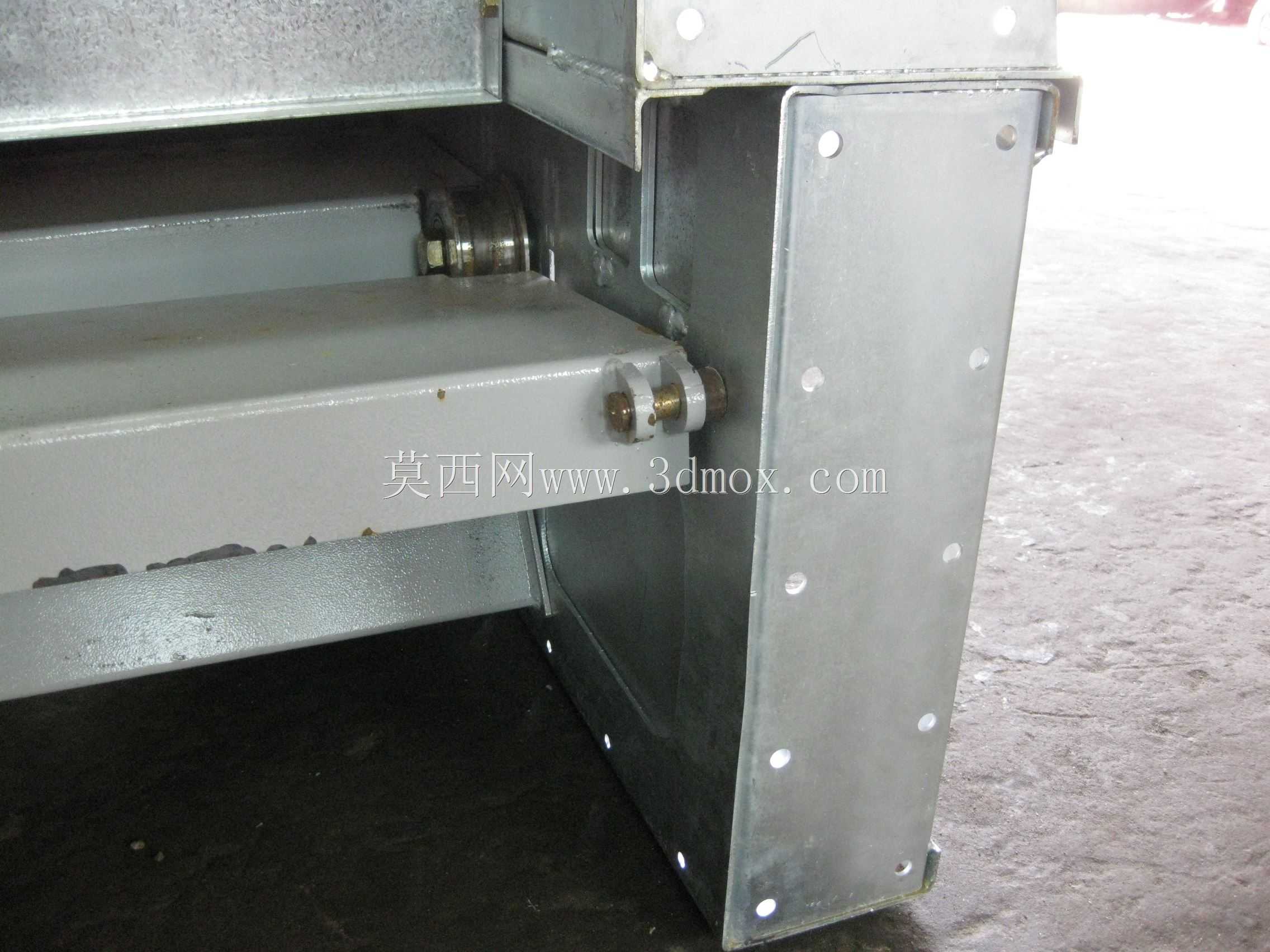

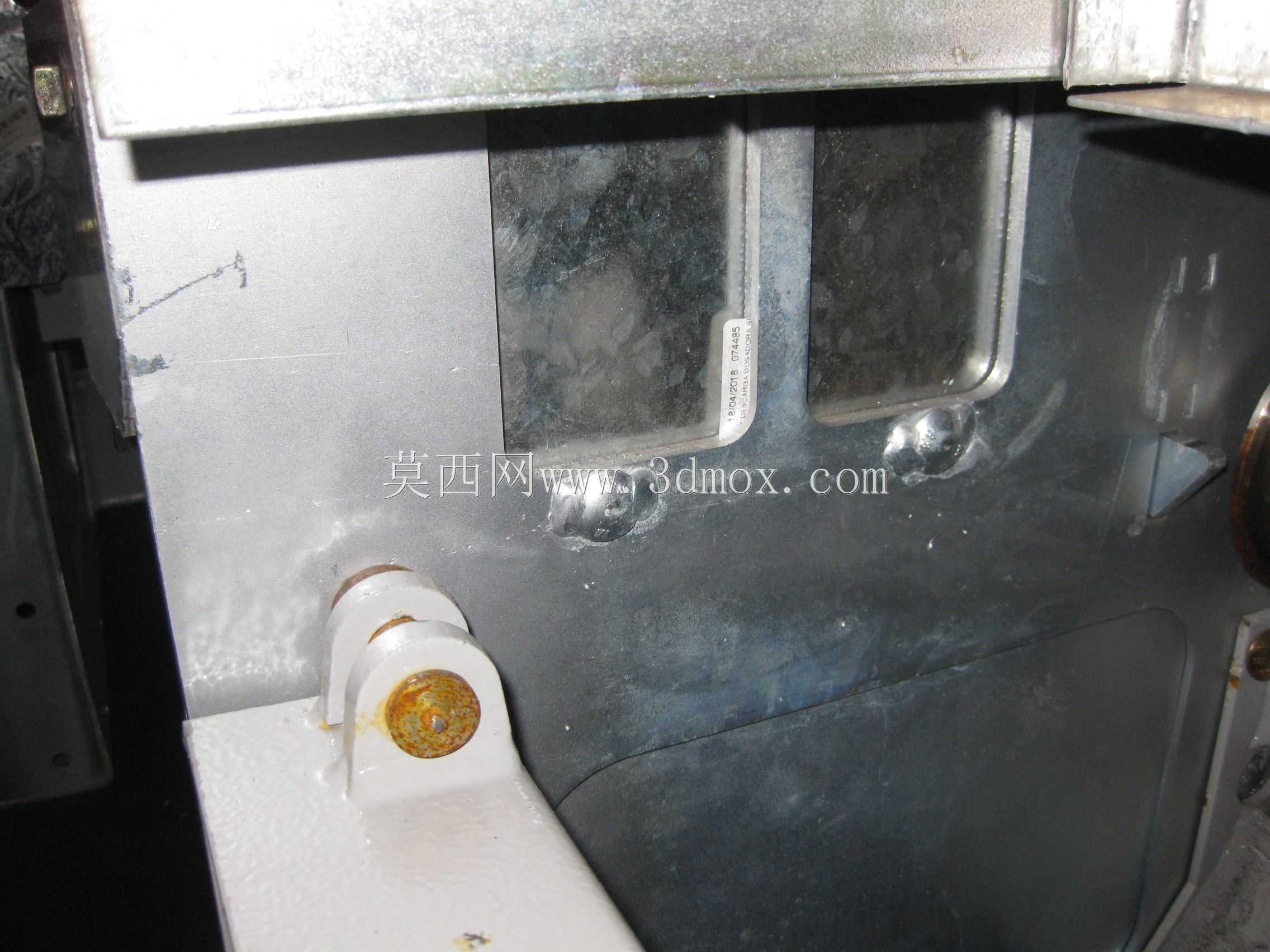

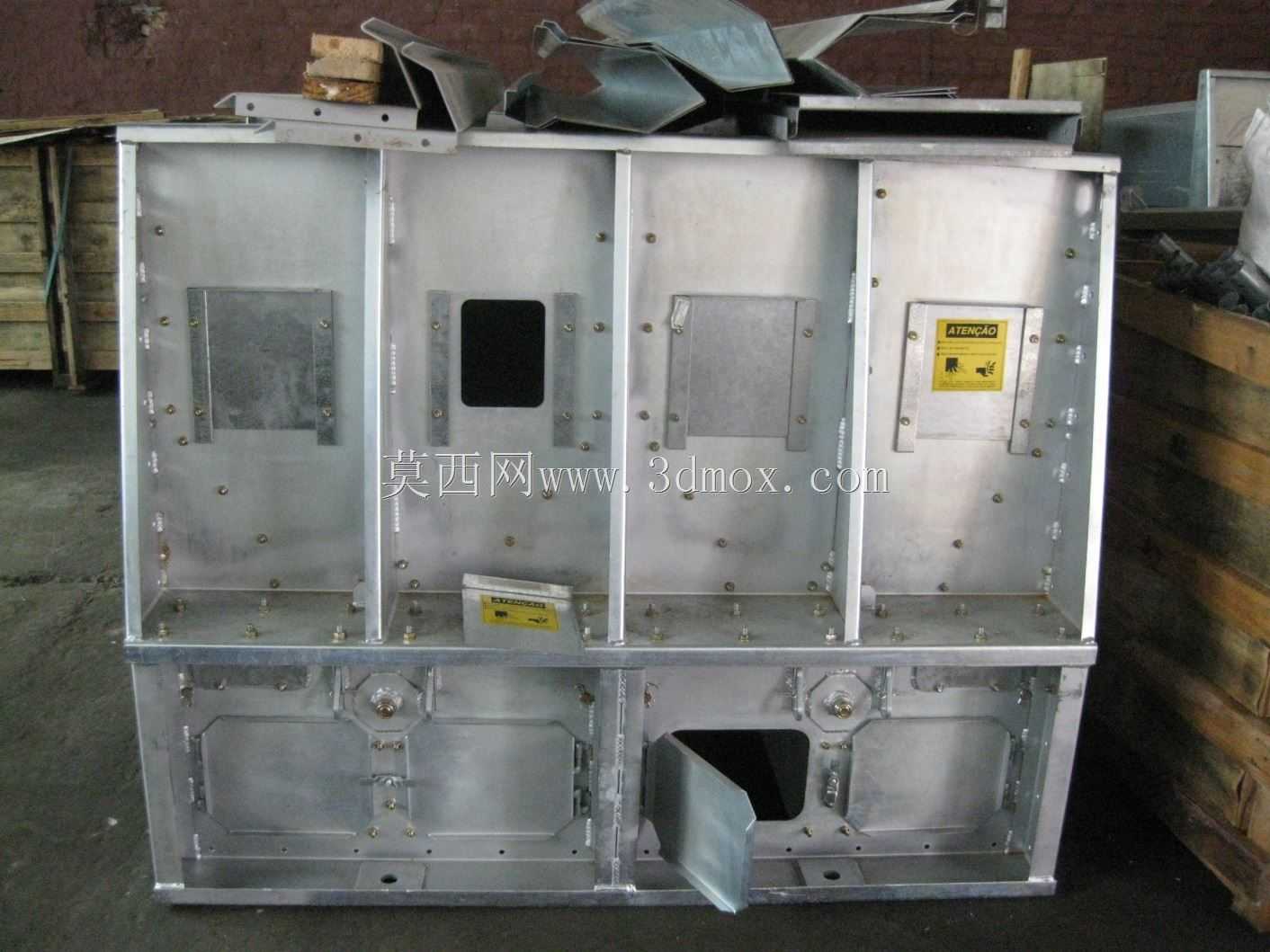

该结构为振动筛配套的卸料承载部件，主要应用于矿山、砂石骨料加工、煤炭洗选等散状物料筛分作业的末端出料环节，承担筛分后成品物料的导流、汇集与定向输送功能，避免筛下或筛面排出的物料四散飞溅，保障后续输送设备的受料点对中，减少物料落料冲击带来的设备磨损与扬尘问题。从结构设计来看，整体采用长槽型箱体式焊接结构，两侧设置多组加强筋板与安装支座，筋板沿槽体长度方向等距排布，可有效抵消物料长期冲刷带来的结构变形，同时适配振动筛工作时的高频振动工况，避免槽体焊缝在交变载荷下出现开裂失效。槽体内部设置有耐磨衬板安装位，图中青色区域即为可更换的耐磨衬板安装区域，衬板可采用耐磨钢板或聚氨酯材质，根据输送物料的磨琢性选择对应材质，磨损后可单独拆卸更换，无需整体更换槽体，大幅降低后期运维成本。槽体底部设置有多组快开式检修门结构，红色标识的锁扣为快压式锁紧机构，日常生产中无需借助专用工具即可快速开启检修门，清理槽内卡堵的物料，或是检查内部衬板的磨损情况，相比传统螺栓固定的检修门，可大幅缩短停机维护的时间。安装边界方面，槽体两端的法兰面设置有均匀排布的螺栓孔，可直接与振动筛的出料端法兰通过螺栓刚性连接，安装时需保证槽体的出料端向下倾斜合适角度，角度通常根据物料的安息角设置，保障物料能够依靠自重顺利滑出，避免在槽内积料。设计过程中充分考虑了物料的流动特性，槽体内壁无突出的结构棱角，所有转角处均做圆弧过渡处理，减少物料挂壁的可能性，同时槽体的宽度与筛面的出料宽度完全匹配，避免物料从侧边缝隙泄漏。两侧的安装支座除了与筛体连接外，还预留了与外部除尘罩连接的安装孔位，可配套密封除尘结构，满足环保生产的作业要求，适用于干法筛分作业的粉尘控制需求。
