带弹簧惯性基座隔振装置结构设计

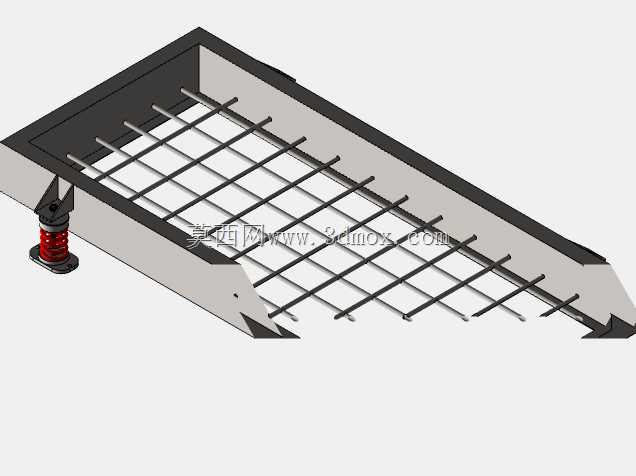

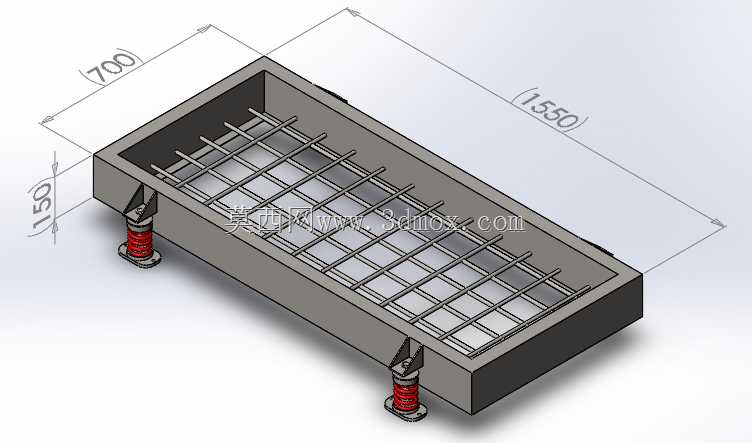

在散料筛分、给料类振动设备的配套安装场景中，隔振基座的设计直接决定设备运行时的振动传递效率、周边结构的疲劳寿命以及现场作业的噪声水平，这款带弹簧支撑的惯性基座隔振结构，正是针对大载荷振动工况的安装需求完成的结构设计。从安装边界来看，该隔振装置的槽体承载部分外形长度为1550mm、宽度为700mm，整体采用敞口槽型框架结构，槽体内部设置格栅式承载面，既可以承托上方安装的振动作业主机，也能通过格栅间隙漏出作业过程中散落的细小物料，避免物料堆积在基座内部影响弹簧的正常形变。支撑部分采用四组对称布置的螺旋弹簧阻尼支撑脚，每个支撑脚通过铰接支座与槽体底部连接，这种铰接设计可以抵消设备运行时产生的多方向偏摆载荷，避免弹簧受到额外的径向剪切力，大幅延长弹性元件的使用寿命。设计过程中优先考虑了振动传递的阻断逻辑，通过匹配弹簧刚度与上方设备的工作振动频率，让整个隔振系统的固有频率避开设备的工作频率区间，避免运行过程中产生共振，同时弹簧底部设置带安装孔的固定底座，可以直接通过膨胀螺栓与地面基础固定，不需要额外浇筑复杂的预埋结构，降低现场安装的施工难度。槽体框架采用钢板折弯拼焊结构，在保证整体结构刚度的前提下控制了基座自重，内部格栅采用等间距布置的型钢焊接，格栅间距根据常规振动设备的落料粒径设置，既保证承载面的支撑强度，也不会因为格栅过密造成物料卡堵。在实际应用中，这类隔振基座可以配套中小型振动筛、振动给料机、振动落砂机等设备使用，能够将设备运行时90%以上的振动载荷隔离在基座以上，避免振动传递到厂房结构或者周边相邻设备，减少结构松动、焊缝开裂等常见的振动衍生故障，同时降低作业区域的振动噪声，改善现场作业环境。设计时还特意在每个弹簧支撑的位置预留了调整间隙，现场安装时可以通过垫片调整每个支撑点的高度，保证槽体的水平度，让四个弹簧的受力均匀，避免出现单个弹簧过载失效的问题，铰接支座的销轴位置预留了润滑注油通道，方便后期维护时加注润滑脂，减少铰接位置的磨损。
