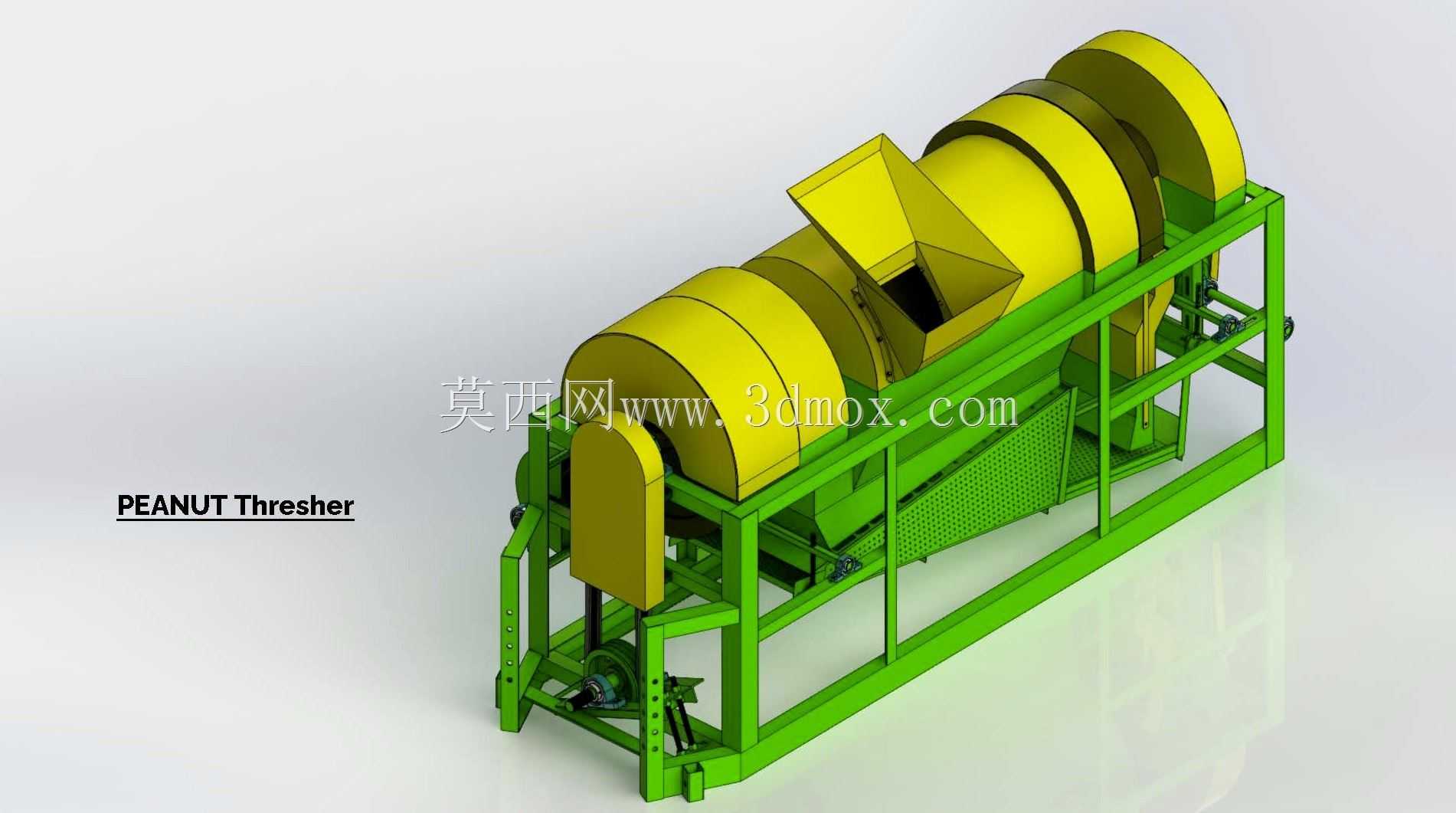

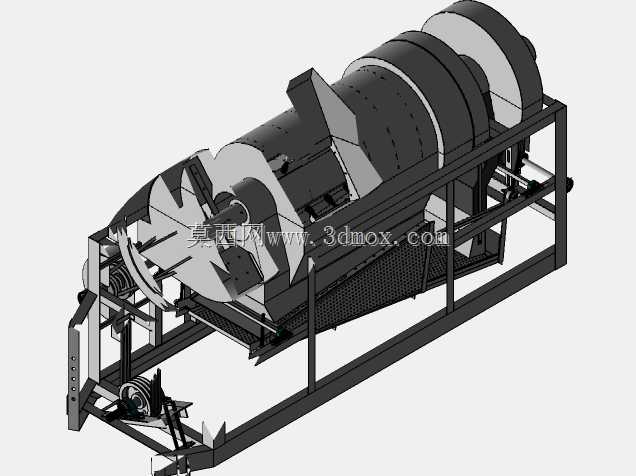

农用滚筒式花生脱粒作业设备结构

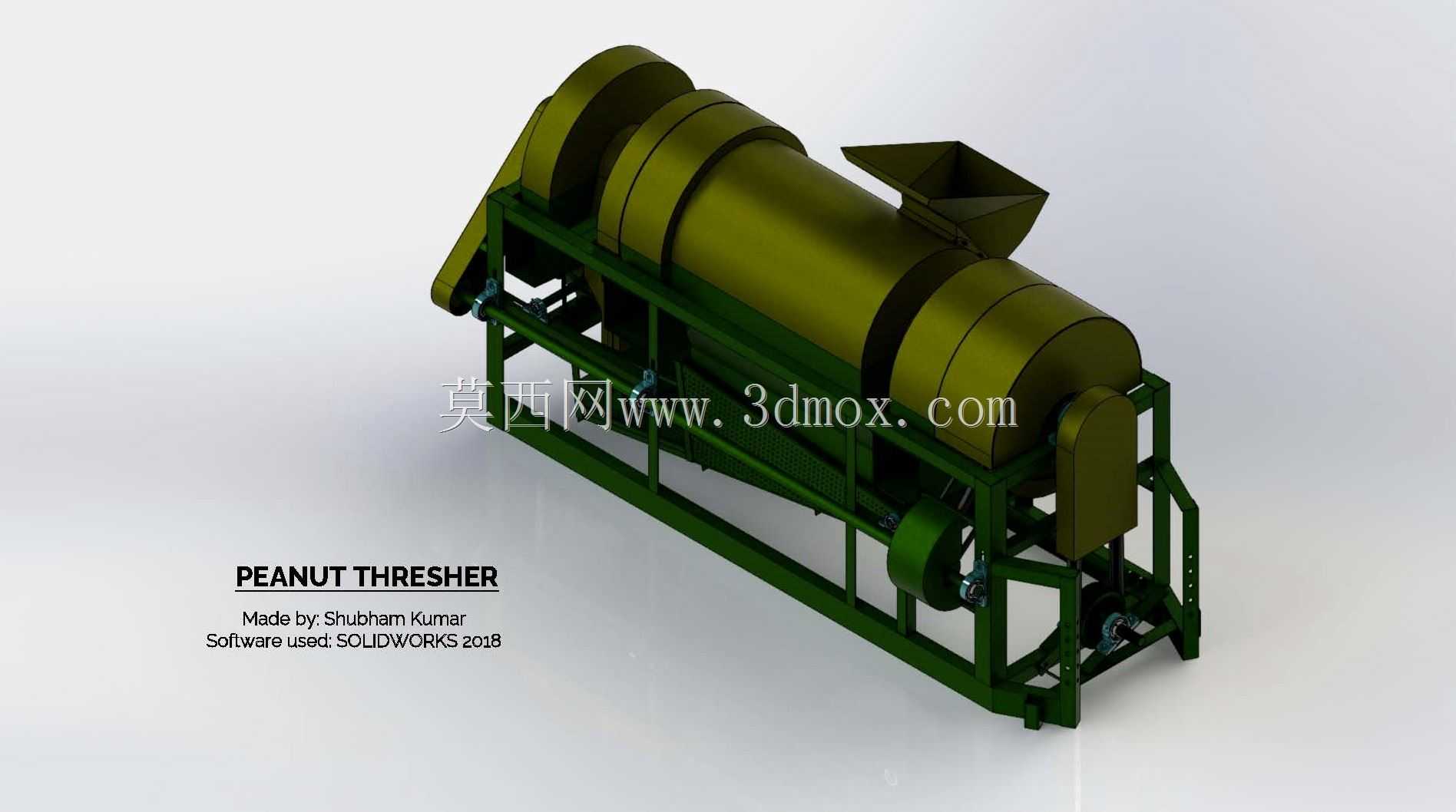

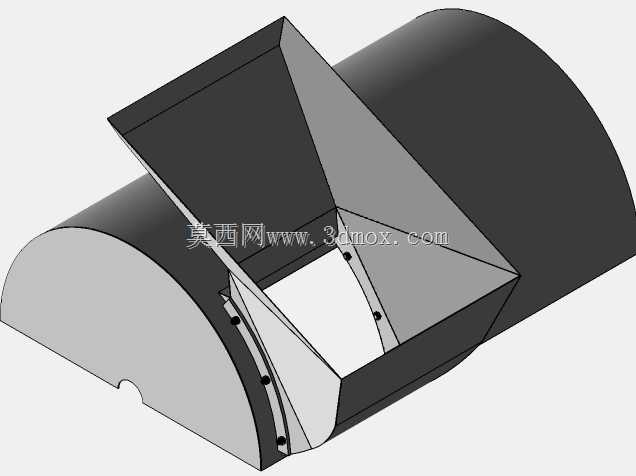

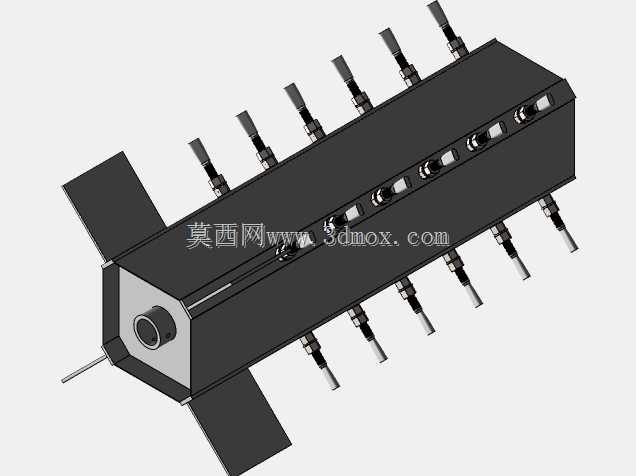

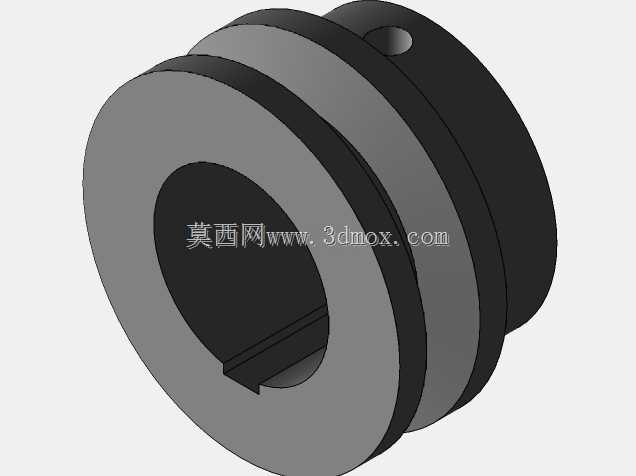

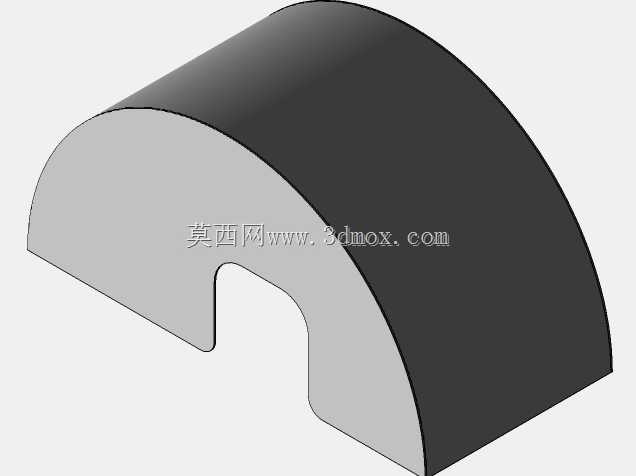

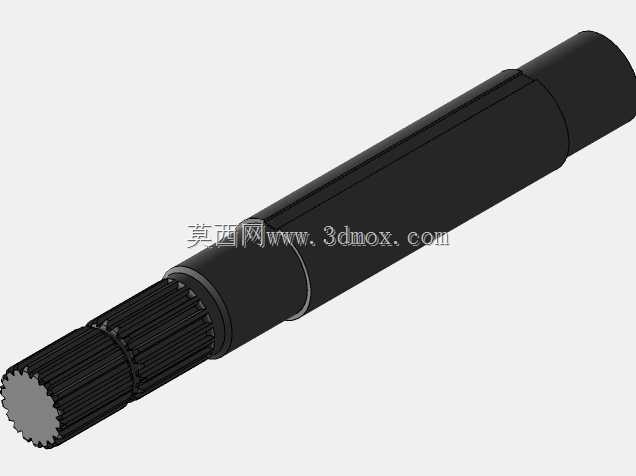

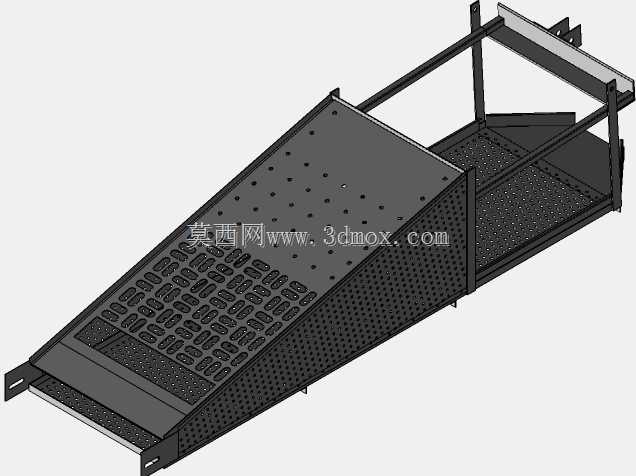

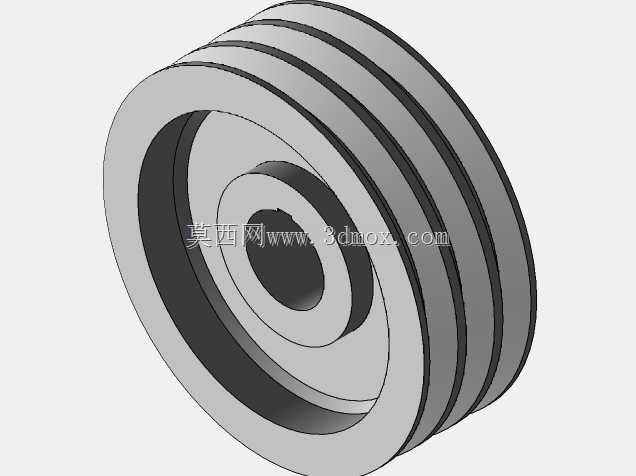

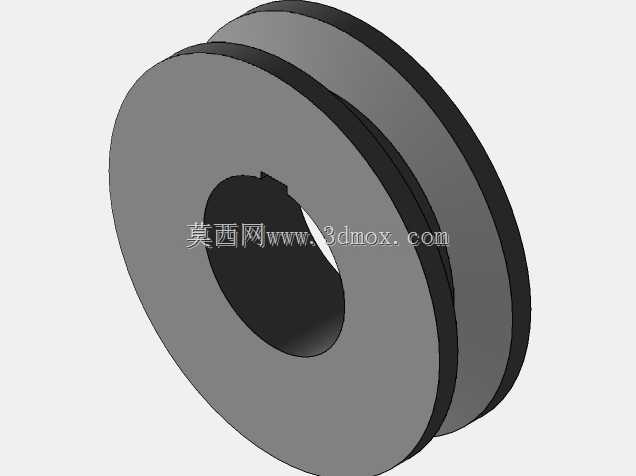

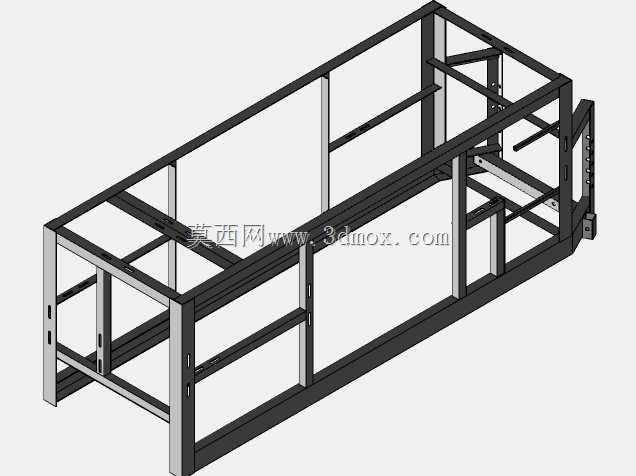

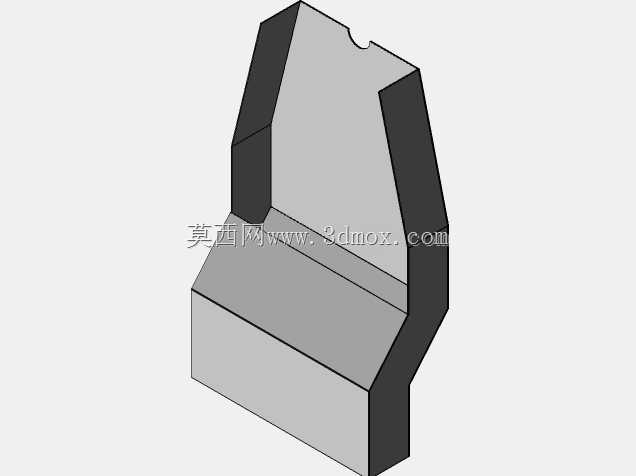

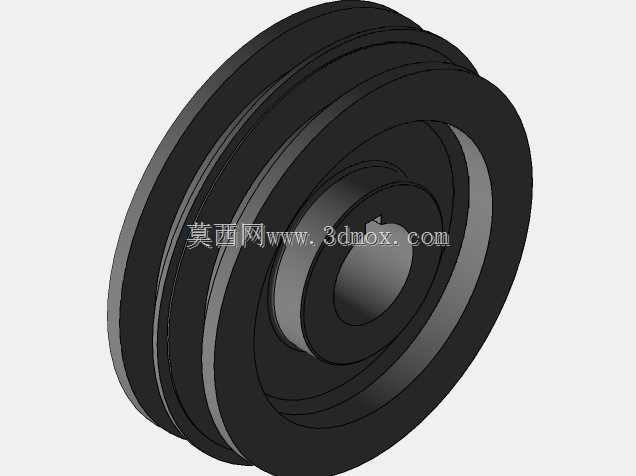

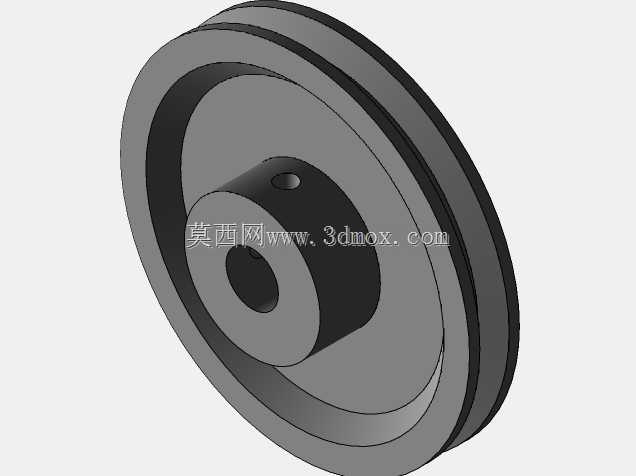

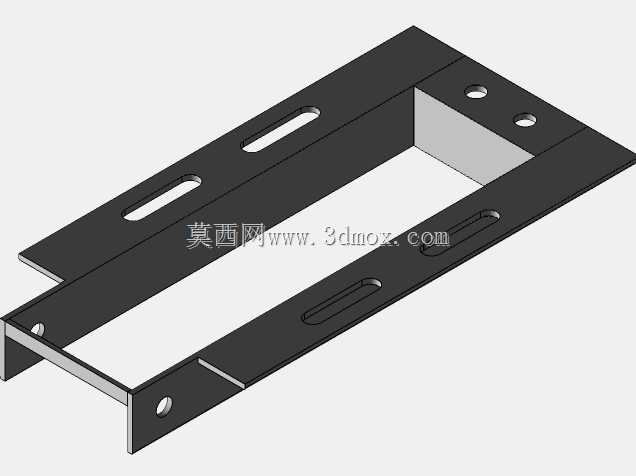

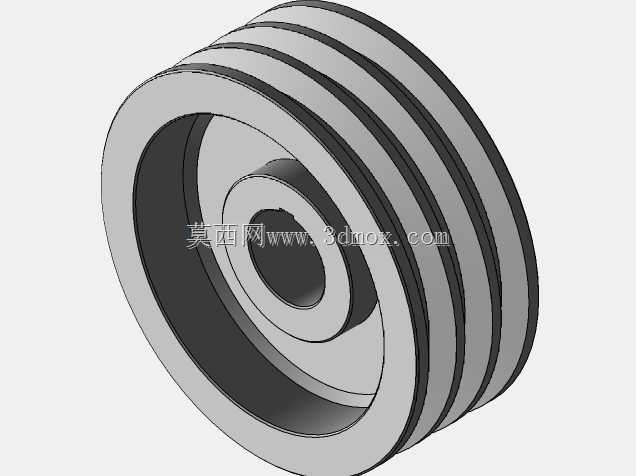

这款花生脱粒设备主要面向花生种植产区的收获后处理环节，适配田间地头转运作业、村级加工点固定作业两类场景，可替代传统人工摘果脱粒的低效作业模式，解决花生收获季劳动力短缺、脱粒效率不足的实际生产痛点。设备核心作业单元为卧式滚筒结构，滚筒表面设置适配花生荚果尺寸的脱粒间隙，作业过程中通过滚筒低速回转带动花生秧果间产生揉搓、碰撞作用力，在不击碎花生荚果的前提下实现果秧分离，滚筒侧端设置倾斜出料导槽，脱粒完成后的花生秧蔓可沿导槽自动排出设备外侧，降低人工清理排料口的作业频次。机架部分采用矩形钢管焊接成型，整体为框架式承托结构，各受力节点处设置三角加强筋板，可承受滚筒回转过程中的持续振动载荷，机架底部预留通用安装孔位，既可以直接固定在硬化作业场地的预埋螺栓上，也可以搭配行走轮组件改装为移动式作业单元，适配不同作业场景的转场需求。进料口设置在滚筒上部靠侧端位置，采用敞口式斜向导料结构，可匹配人工喂料、输送带自动喂料两种上料模式，喂料口边缘做圆弧钝化处理，避免作业过程中剐蹭操作人员衣物。设计过程中优先考虑了作业可靠性与维护便捷性，滚筒两端的轴承座采用外置式安装结构，无需拆解滚筒主体即可完成轴承润滑、密封件更换等日常维护操作，传动侧的带轮设置安全防护罩，避免外露旋转部件带来的作业安全隐患。整机外形轮廓遵循紧凑化设计思路，宽度控制在常规农用三轮车货箱可装载的尺寸范围内，转场运输时无需额外拆解部件，设备重心沿机架纵向中心线对称分布，作业过程中无需额外加装配重即可保持运行稳定，脱粒间隙可通过侧端的调节机构进行小幅调整，可适配不同品种、不同含水率的花生脱粒作业需求，减少破果率，提升脱净率。
