三轮车挂载式风送农用喷雾作业装置

这套挂载式喷雾作业装置，主要适配农村地区保有量极高的三轮农用运输车，无需对原车底盘做大规模焊接改造，仅需通过配套的U型固定卡箍，即可将整套设备固定在三轮车货厢前端的车架纵梁位置，安装点位避开原车的转向拉杆、制动管路与燃油箱，不会干扰原车的正常行驶与转向操作。整套装置的核心作业逻辑是依靠轴流风轮产生的高速定向气流，将加压后从喷嘴喷出的雾滴二次破碎、裹挟输送到作物冠层内部，相比传统的高压直喷喷杆，雾滴穿透性更强，叶片正反面的药液附着率更高，尤其适合高秆作物、果园篱架种植场景的病虫害防治作业。

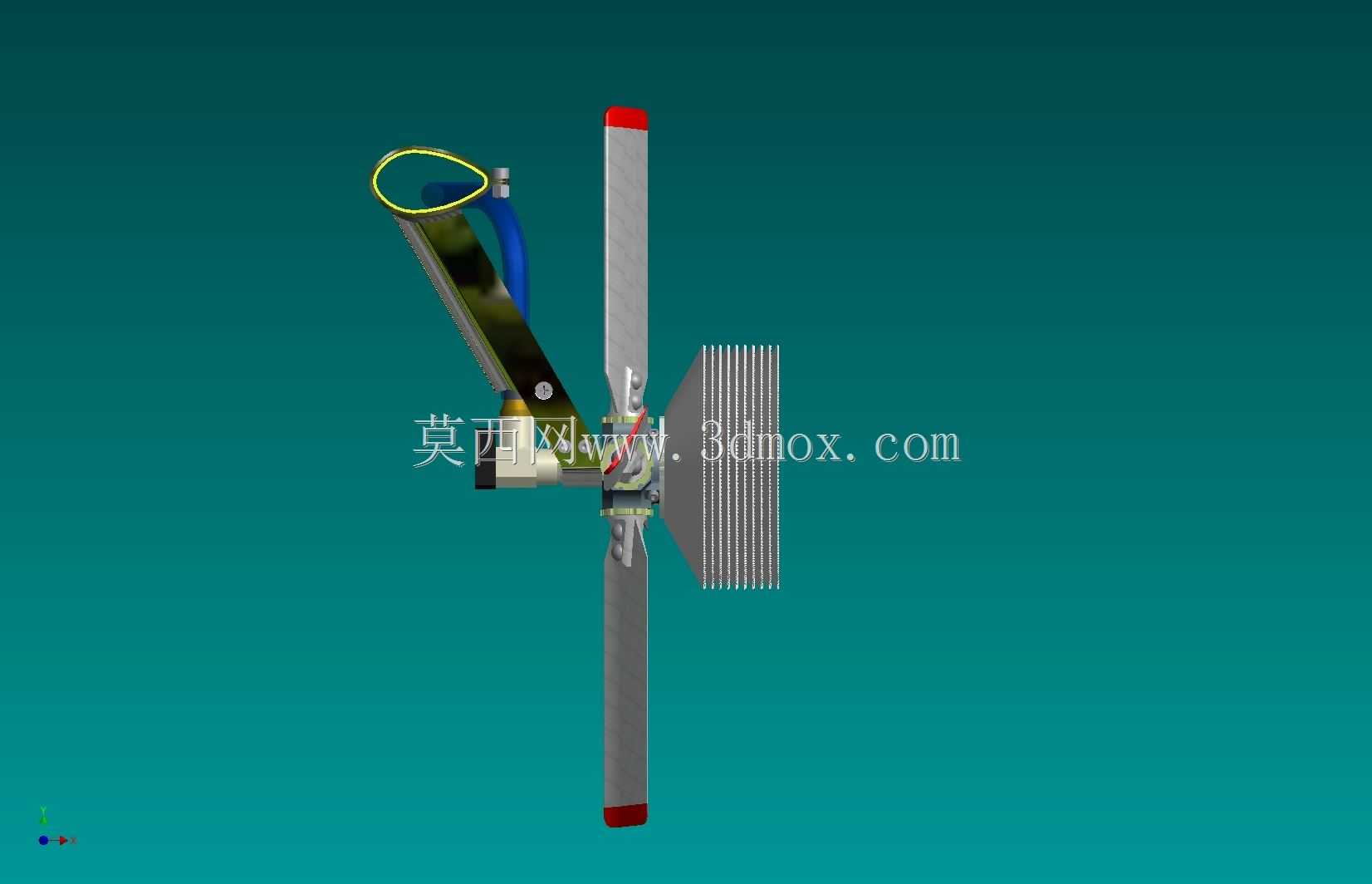

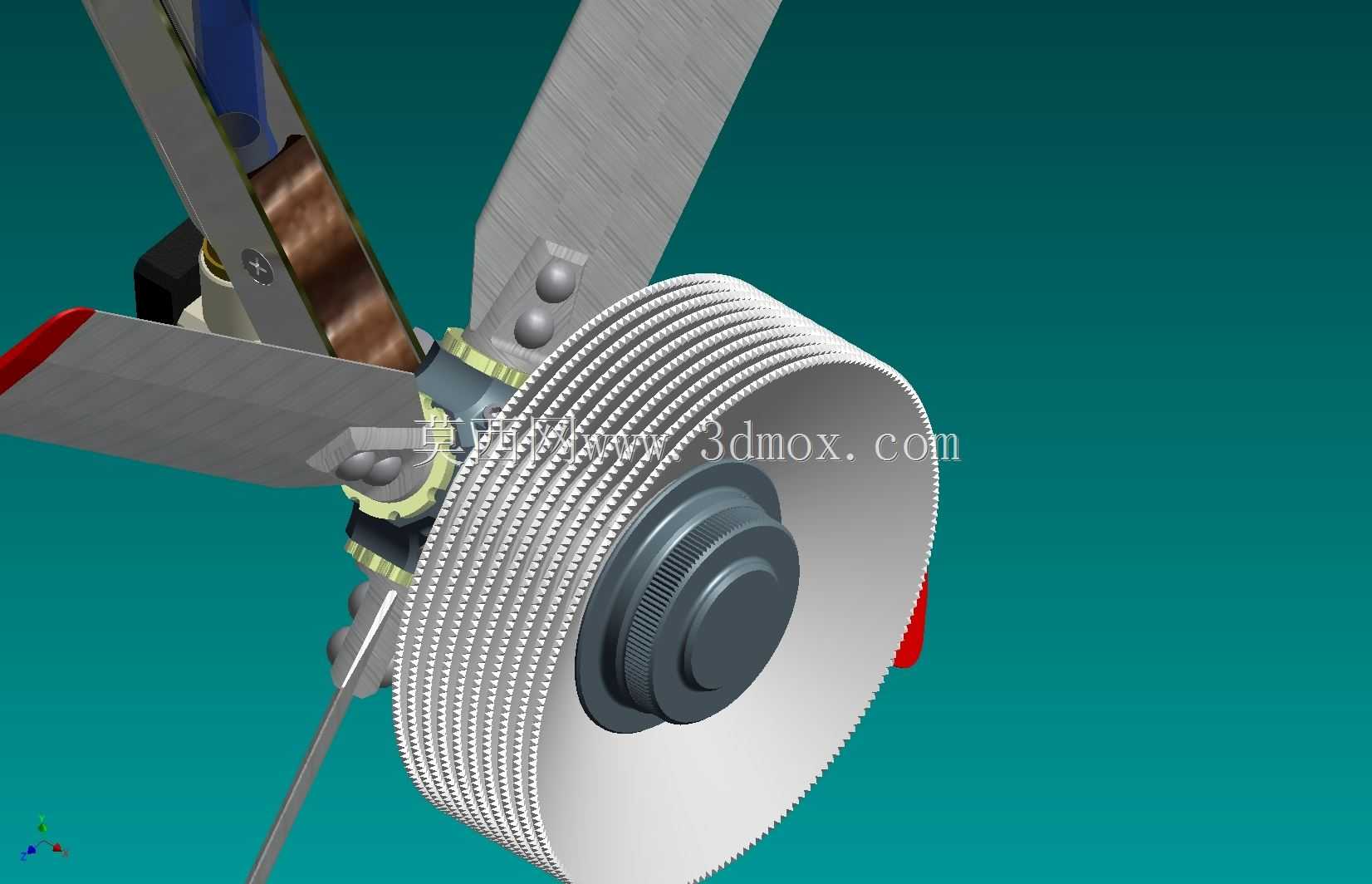

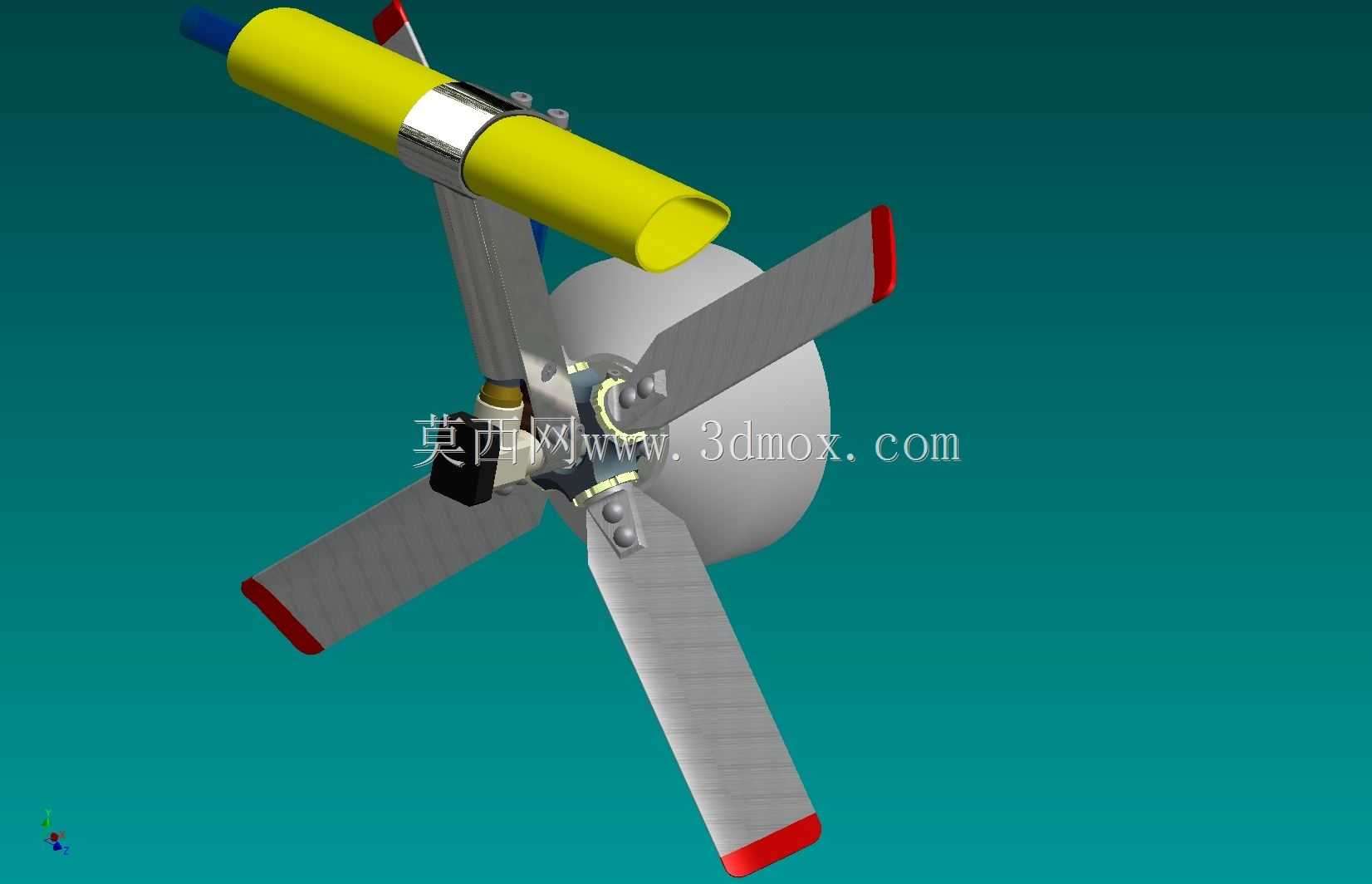

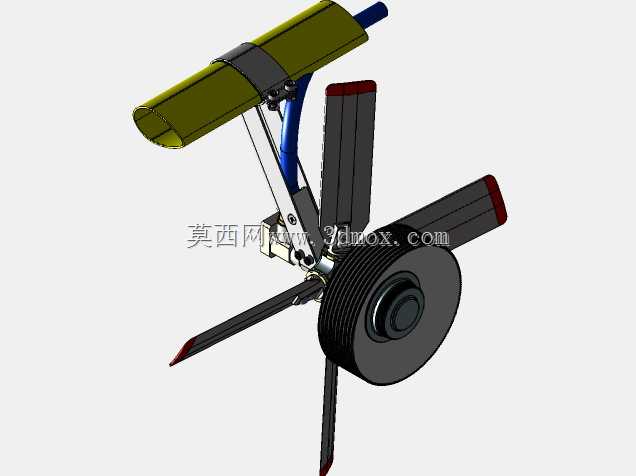

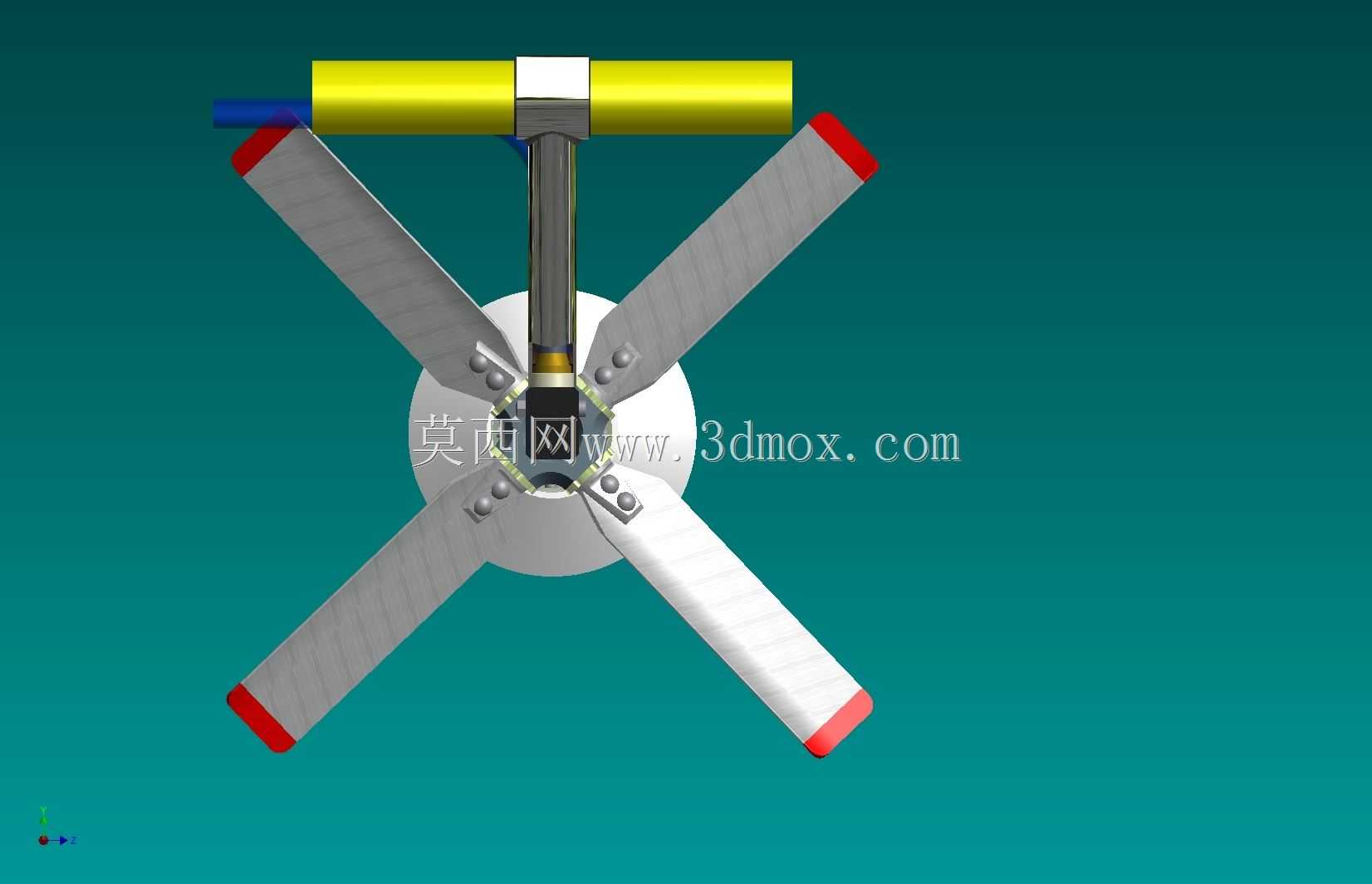

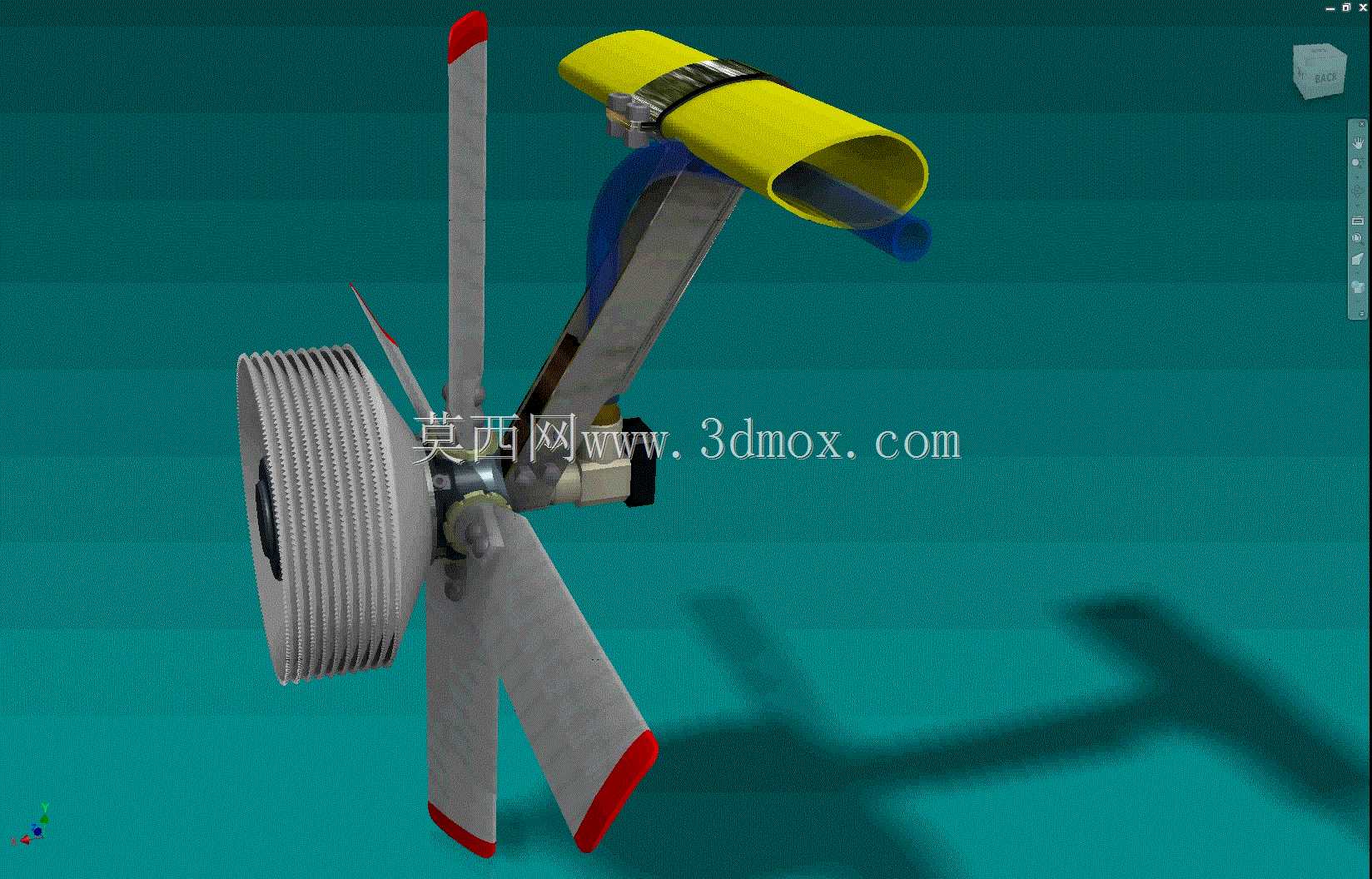

从结构设计来看，整套装置分为四个独立的功能模块，分别是带轮传动组、轴流风叶组件、导流送风筒、药液管路与喷嘴组，各模块之间采用螺栓快装结构连接，日常维护时可单独拆解更换易损件，无需整体拆卸设备。风叶采用宽弦长后掠式设计，叶尖做了醒目的红色标识，既可以在设备运转时起到安全警示作用，也能通过叶尖修型降低高速旋转时的气流紊流噪音，风叶工作转速区间覆盖8000-9000rpm，可通过更换不同直径的传动带轮调整转速，匹配不同作业场景下的送风距离需求。

导流送风筒采用流线型变径设计，出口端做了弧形收口，能够将风轮产生的径向气流整合成束状送出，有效减少送风过程中的动压损失，常规作业工况下，有效喷雾覆盖宽度可达25-30米，配合三轮车20-25m/min的匀速作业行进速度，单趟作业即可覆盖数条作物垄沟，作业效率远高于人工背负式喷雾器。设备的安装间距适配范围为2-2.5米，可根据不同型号三轮车的车架宽度调整固定支架的开合角度，适配国内绝大多数品牌的农用三轮车安装尺寸，固定支架与车架接触的位置垫有橡胶减震垫，能够吸收风轮高速运转时产生的高频振动，避免长期作业导致固定螺栓松动、车架出现疲劳裂纹。

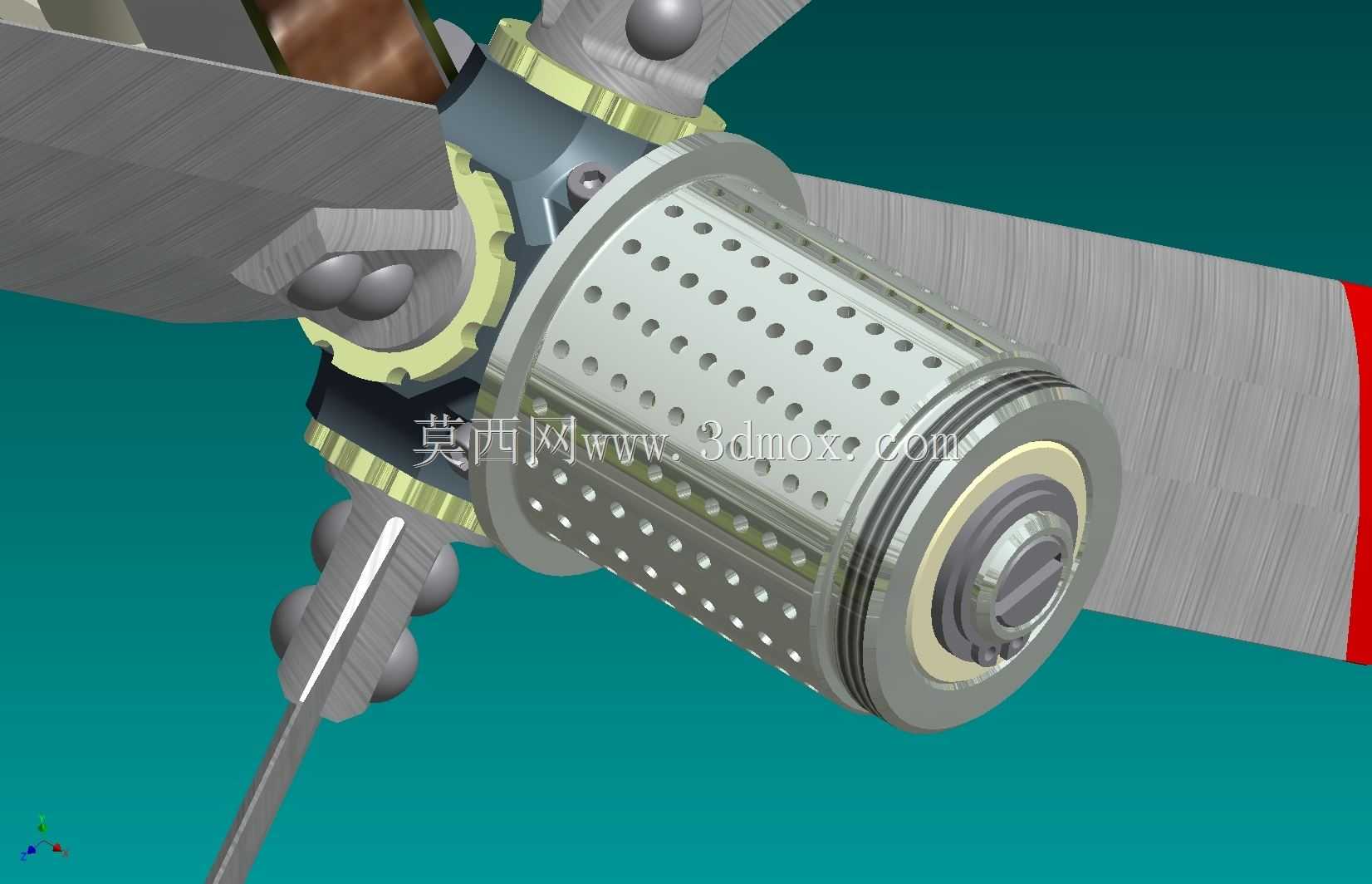

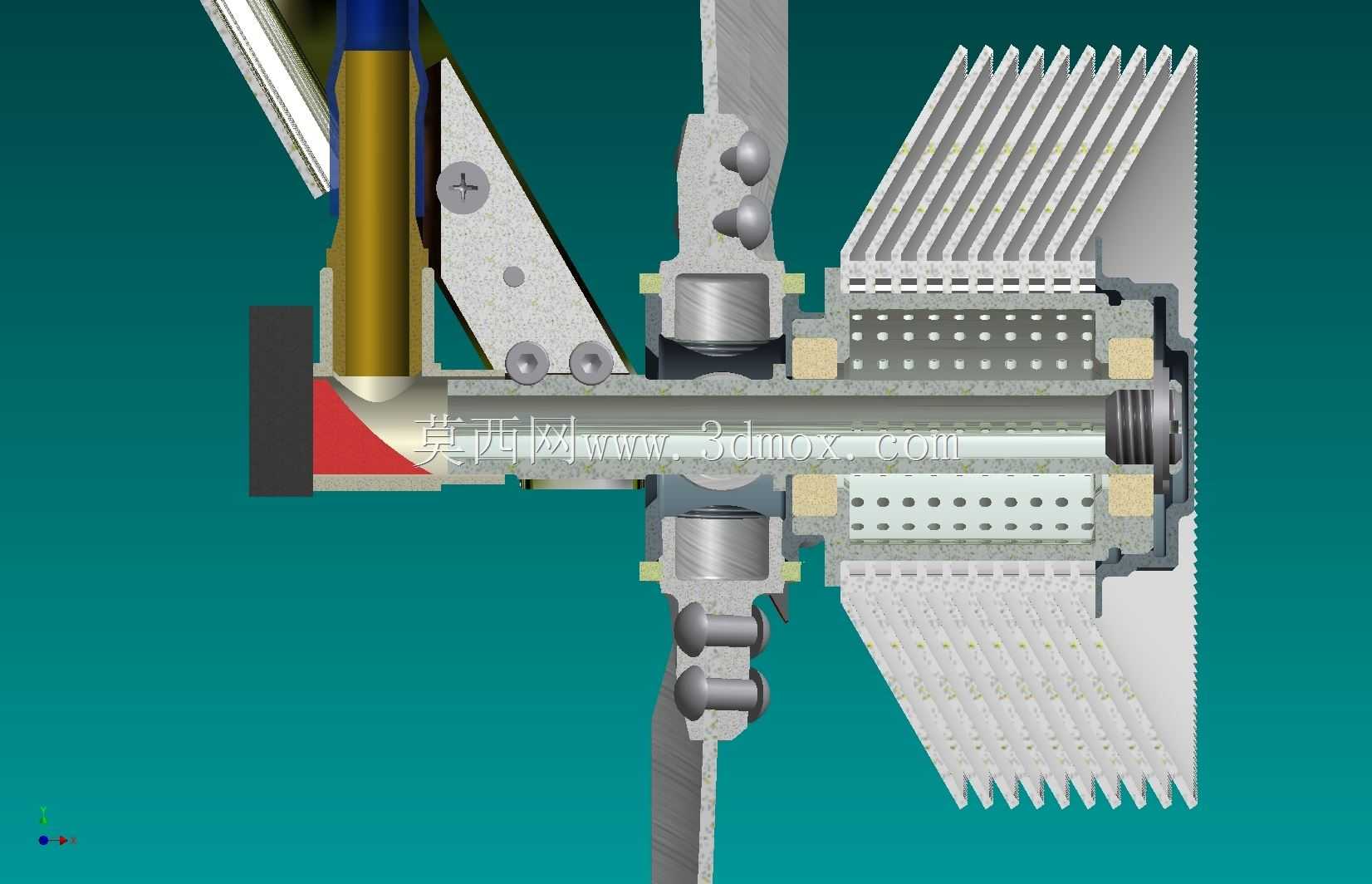

药液管路沿送风筒的外壁排布，喷嘴固定在送风筒出口的气流核心区，喷出的雾滴可第一时间被高速气流携带，不会出现雾滴在风筒内部沉积、滴漏的问题，管路接头全部采用快插式结构，日常更换不同规格的喷嘴、调整喷量时无需借助专用工具，可快速完成切换。整套设备的重心设计贴近车架安装面，作业过程中不会因为风轮的反推力导致设备出现晃动、偏摆，即便在非铺装的田间土路行驶作业，也能保持稳定的作业姿态，不会出现喷幅偏移、雾滴分布不均的情况。
