小型雪佛兰牵引收割台管路结构设计

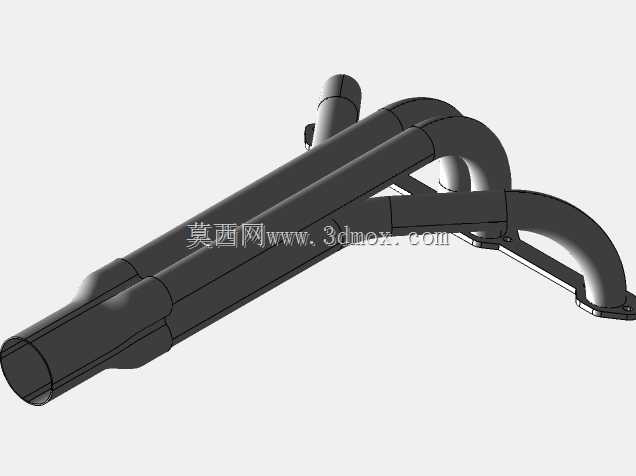

在丘陵地带小地块粮油作物收获作业场景中，牵引式收割台的管路布局合理性，直接决定设备转场灵活性与作业可靠性，本次呈现的小型牵引收割台管路结构，适配小马力雪佛兰底盘牵引的收获设备，主要承担作业过程中作物茎秆导流、动力传输介质通路的核心作用。不同于自走式联合收获机的集成式管路设计，牵引式收割台需要兼顾与牵引底盘的连接避让、作业时的离地间隙要求，以及维护拆装的便捷性，设计阶段首先梳理了收割台与牵引底盘的安装边界：牵引架连接点位于收割台主梁侧方，距离主梁端面120mm位置，管路走向需要避开牵引销的转动范围，预留至少35mm的安全间隙，防止设备转向时管路与牵引架发生剐蹭磨损。从功能特性来看，该管路组包含三根并行的主输送管与两根分支导流管，主输送管内径为80mm，满足小地块作业时每小时8亩的作物茎秆输送通量要求，管壁设计厚度为3mm，采用普通碳钢材质即可满足作业时的抗冲击需求，考虑到田间作业的扬尘、秸秆碎屑磨损问题，管路接口处均设计有翻边结构，配合法兰盘实现密封连接，避免输送过程中出现物料泄漏。设计思路上优先采用了等曲率弯管布局，减少管路内部的直角转折，降低物料输送时的堵塞概率，所有弯管的弯曲半径均控制在管径的2.5倍，既保证了管路的结构强度，也不会因为弯曲半径过大导致整体结构外廓尺寸超标。需要说明的是，该模型侧重可视化布局展示，管路部分做了实心处理，实际生产应用中需要根据输送介质的不同调整管壁厚度与内部光滑度要求，法兰与收集器部分可直接适配同系列收割台的通用安装尺寸，安装时需要保证管路轴线与收割台喂入口的对中误差不超过2mm，否则会出现喂入不均、局部堵塞的问题。针对田间作业的颠簸工况，管路与机架连接的位置均设计有橡胶减震垫，固定卡箍的间距控制在400mm以内，避免长悬臂管路在作业过程中出现共振开裂的问题，管路末端与收集器的连接采用快拆式法兰结构，日常清理残留秸秆时不需要拆卸整段管路，单人即可在5分钟内完成接口拆装维护。整体结构的外廓宽度控制在1.8m以内，满足乡村窄路转场的通行要求，离地间隙保留了280mm，适配丘陵地块的起伏路况，不会因为田埂凸起剐蹭管路底部。
