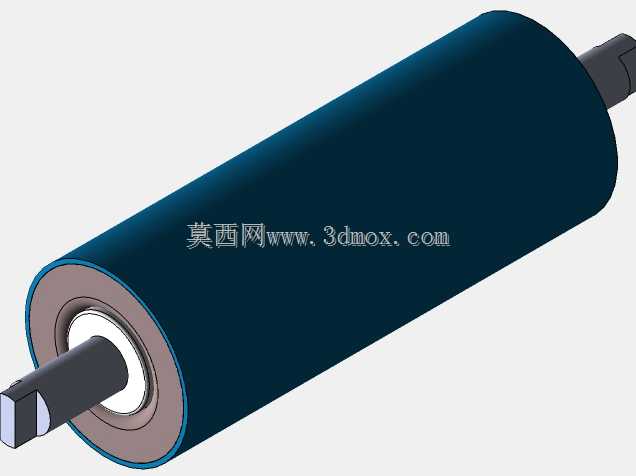

带轴端结构包胶输送滚筒三维设计

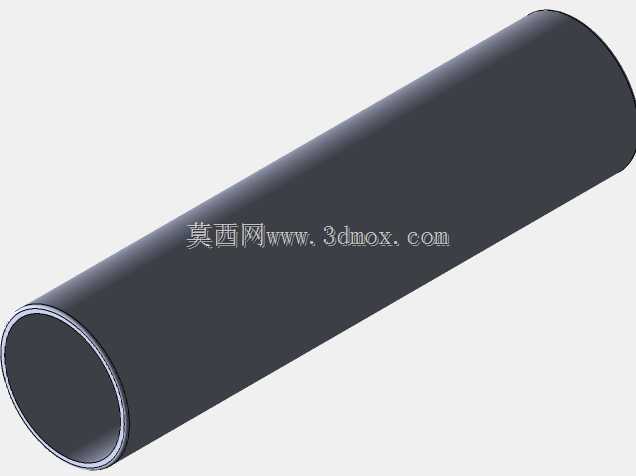

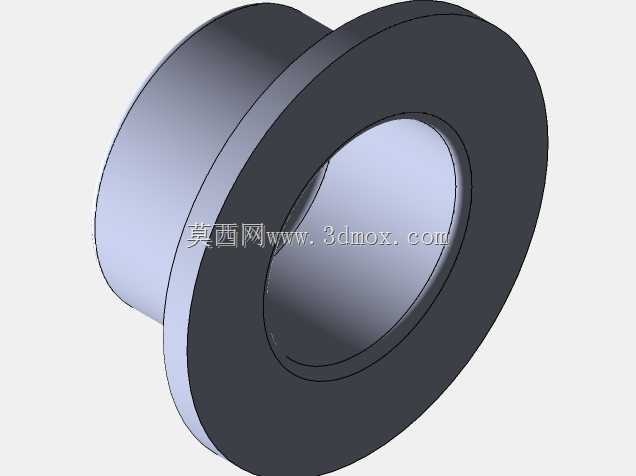

这款包胶输送滚筒主要应用在带式输送设备的从动或主动传动端，在电商仓储分拣线、食品加工输送线、建材转运皮带机、轻工产品组装流水线中都能见到同类结构的身影，作为皮带输送系统的核心承载传动部件，它的作用是支撑输送带及输送带上承载的物料，保证输送带平稳运行不跑偏、不打滑，同时降低输送带运行过程中的摩擦损耗。从结构设计来看，滚筒主体采用钢制筒体作为基体，外层包覆深色耐磨橡胶层，这种包胶设计能有效增大滚筒与输送带之间的摩擦系数，避免重载启动或者潮湿工况下皮带打滑，同时橡胶层的缓冲特性可以吸收物料落料时的冲击，保护筒体和输送带不受硬接触损伤。两端的轴头采用扁位加工设计，区别于普通光轴安装结构，扁位结构可以和安装座的卡槽配合，传递扭矩的同时防止轴头跟转，省去了额外的键槽加工与键连接装配环节，适配快装式输送机架的安装需求。筒体两端设置有端盖与内置轴承位，轴承内嵌在端盖内部，既可以保证轴与筒体的转动同轴度，又能阻挡输送环境中的粉尘、水汽进入轴承滚道，延长轴承的维护周期。设计过程中优先考虑了安装边界的适配性，轴伸端的长度、直径尺寸匹配常规输送机的侧梁安装孔距，筒体的外径对应常用带宽的输送带弯曲半径要求，避免包胶层边缘与输送带侧边产生异常摩擦。在实际选型应用中，这类滚筒的径向跳动量控制在合理范围内，能保证高速输送时皮带不出现蛇形走位，包胶层的厚度兼顾耐磨性能与滚筒的整体转动惯量，不会因为包胶过厚导致驱动负载额外增加。两端的密封结构采用迷宫式设计，在多粉尘的散料输送场景下，不需要频繁加注润滑脂也能保证轴承长期稳定运转，轴头的扁位尺寸经过强度校核，在满载工况下不会出现应力集中导致的轴头断裂问题。整体结构没有冗余的复杂零件，拆解维护时只需要拆下两端的安装卡板就能抽出轴组件更换轴承或者包胶层，适配输送设备现场快修的运维需求，对于不同带宽、不同负载等级的输送场景，只需要调整筒体长度、包胶厚度和轴径参数就能快速衍生出适配型号，不需要重新做整体结构的颠覆性设计。
