农用耕整设备用旋转锄盘结构设计

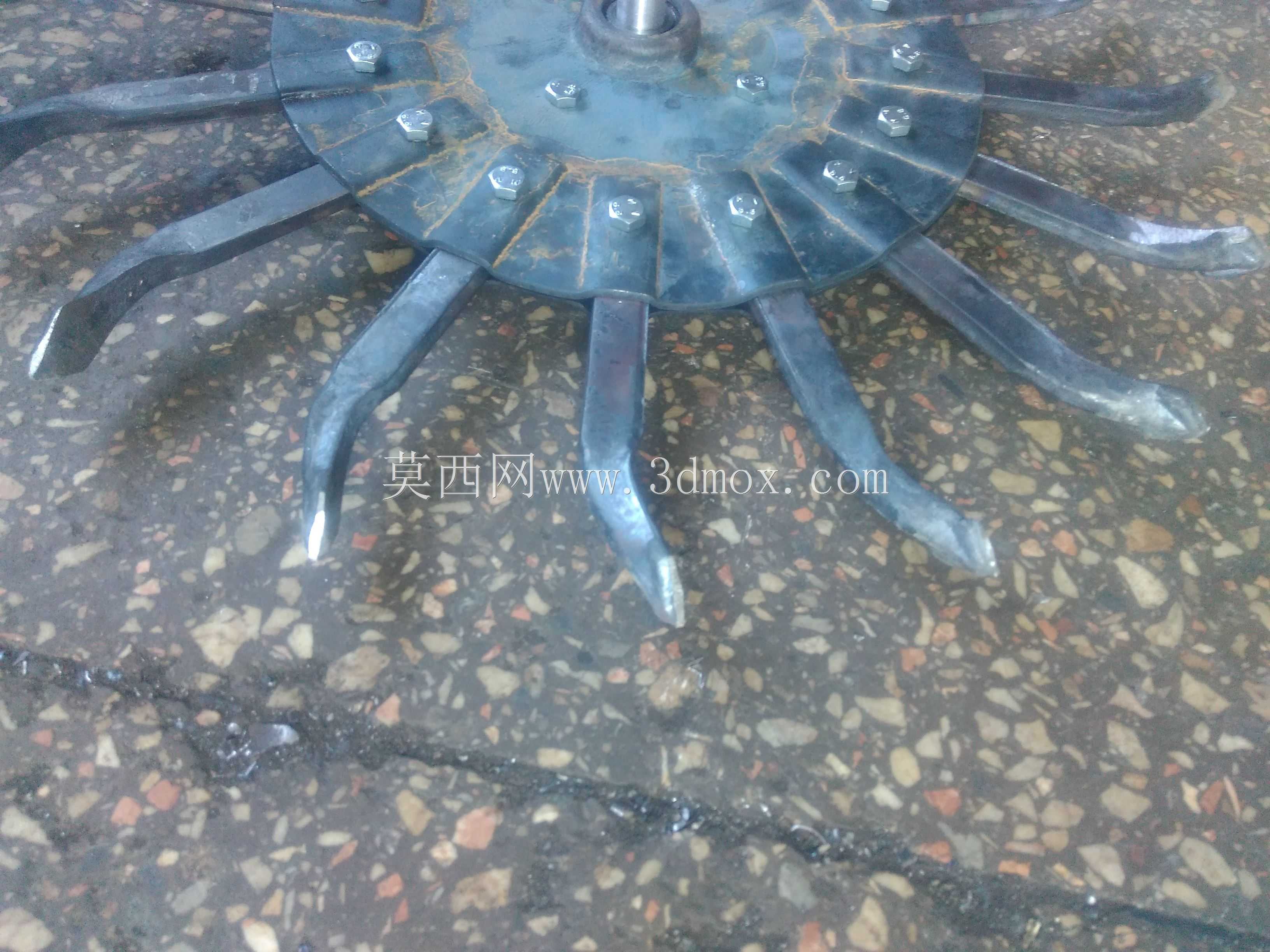

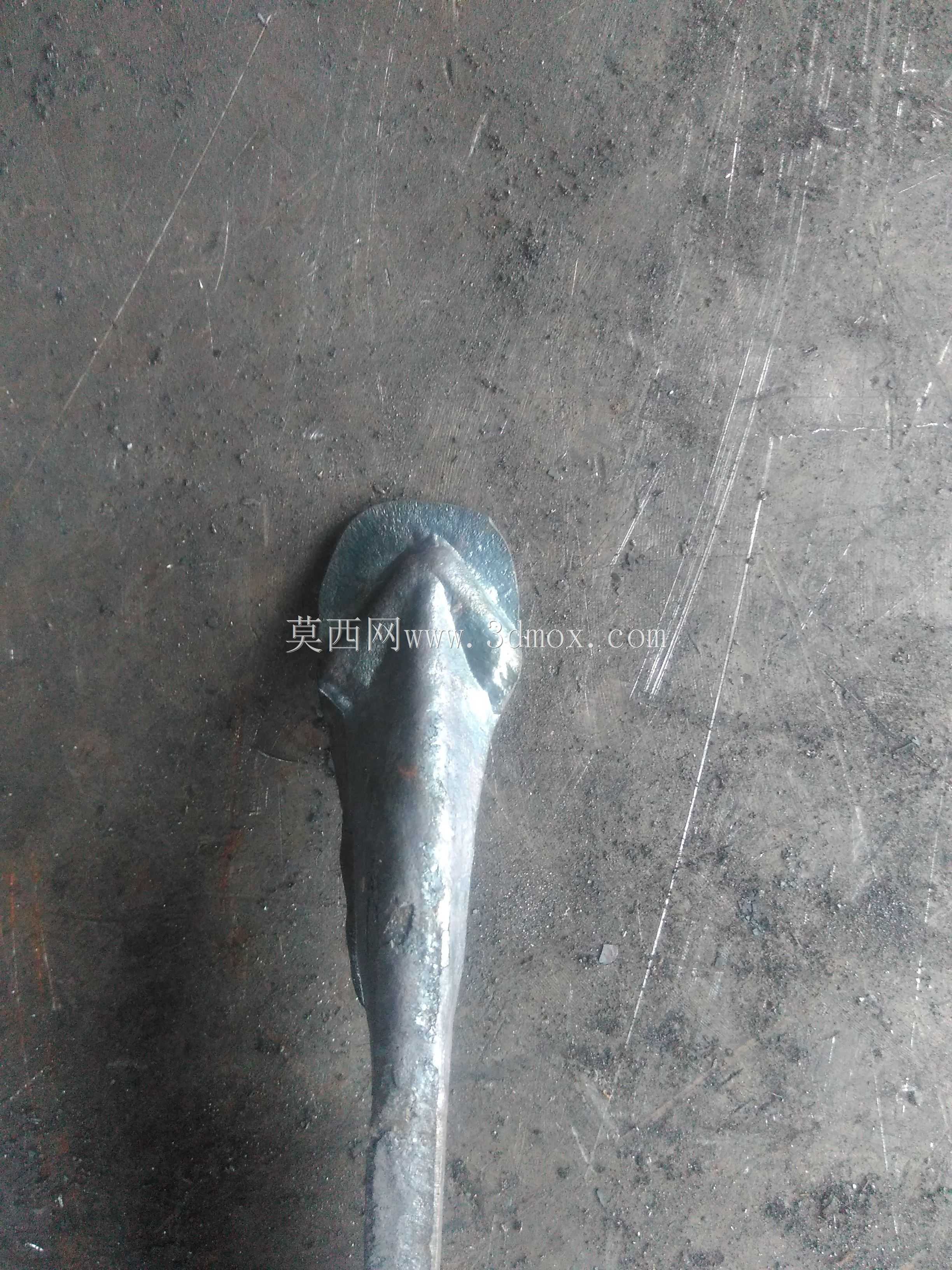

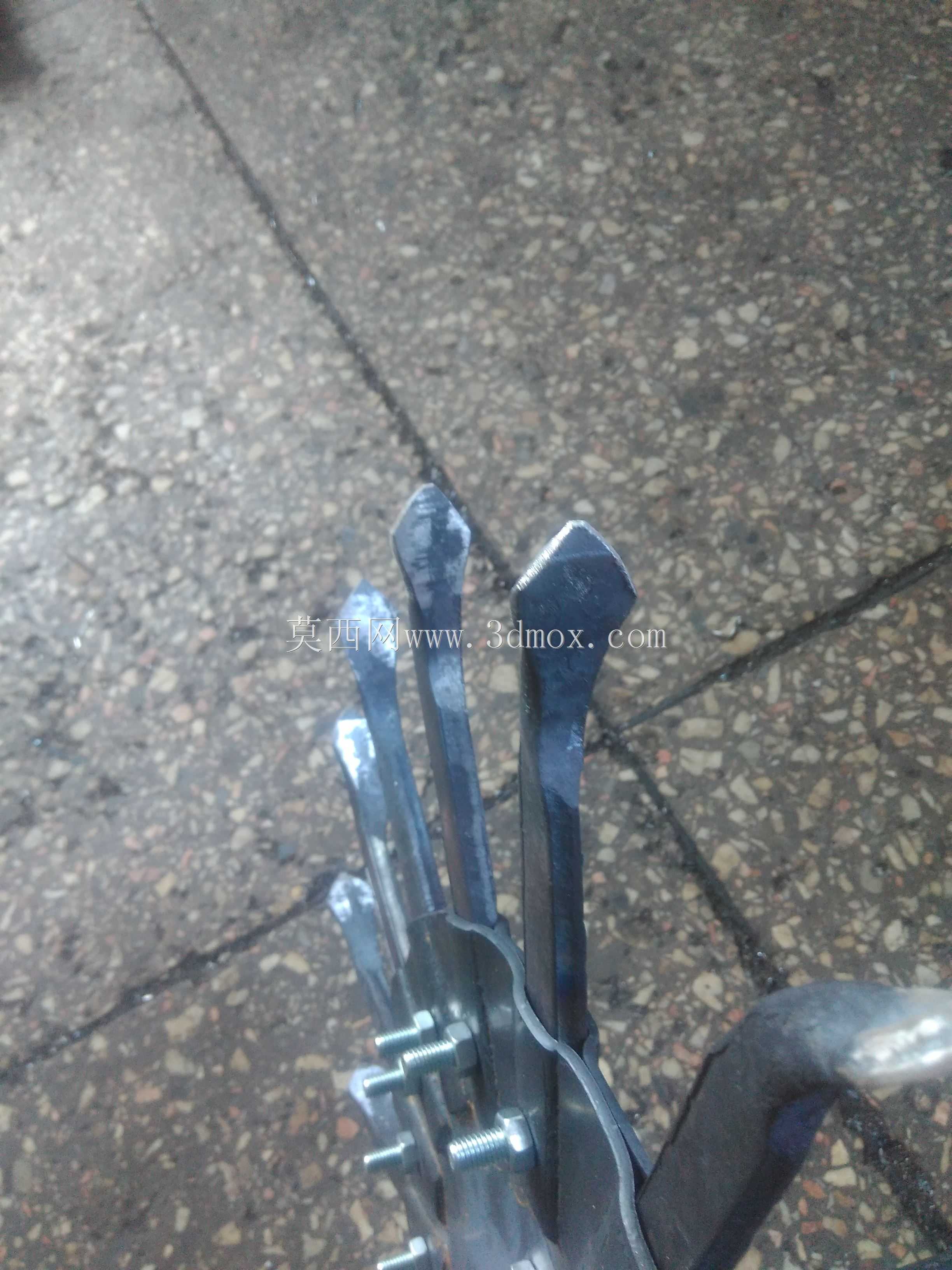

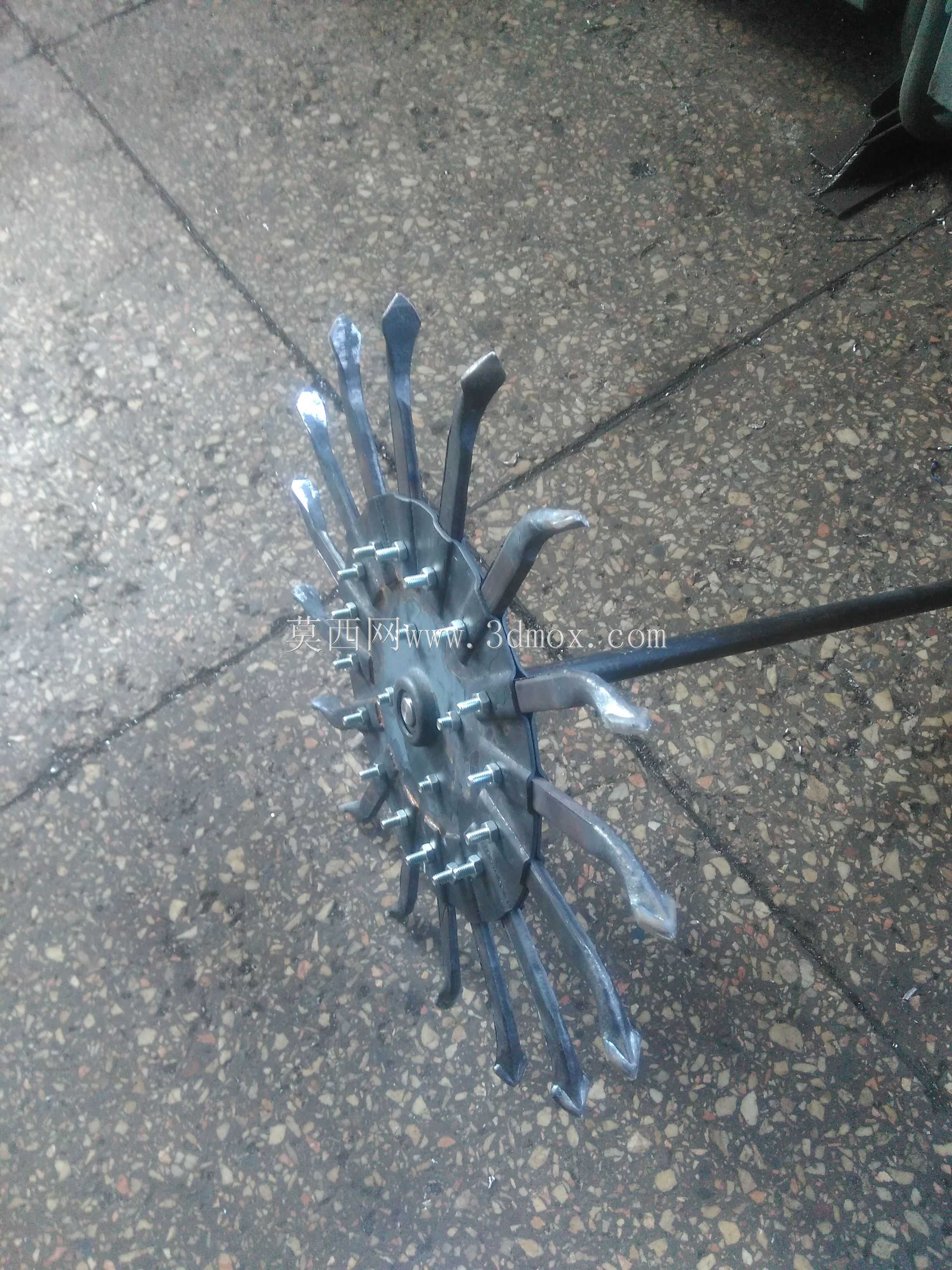

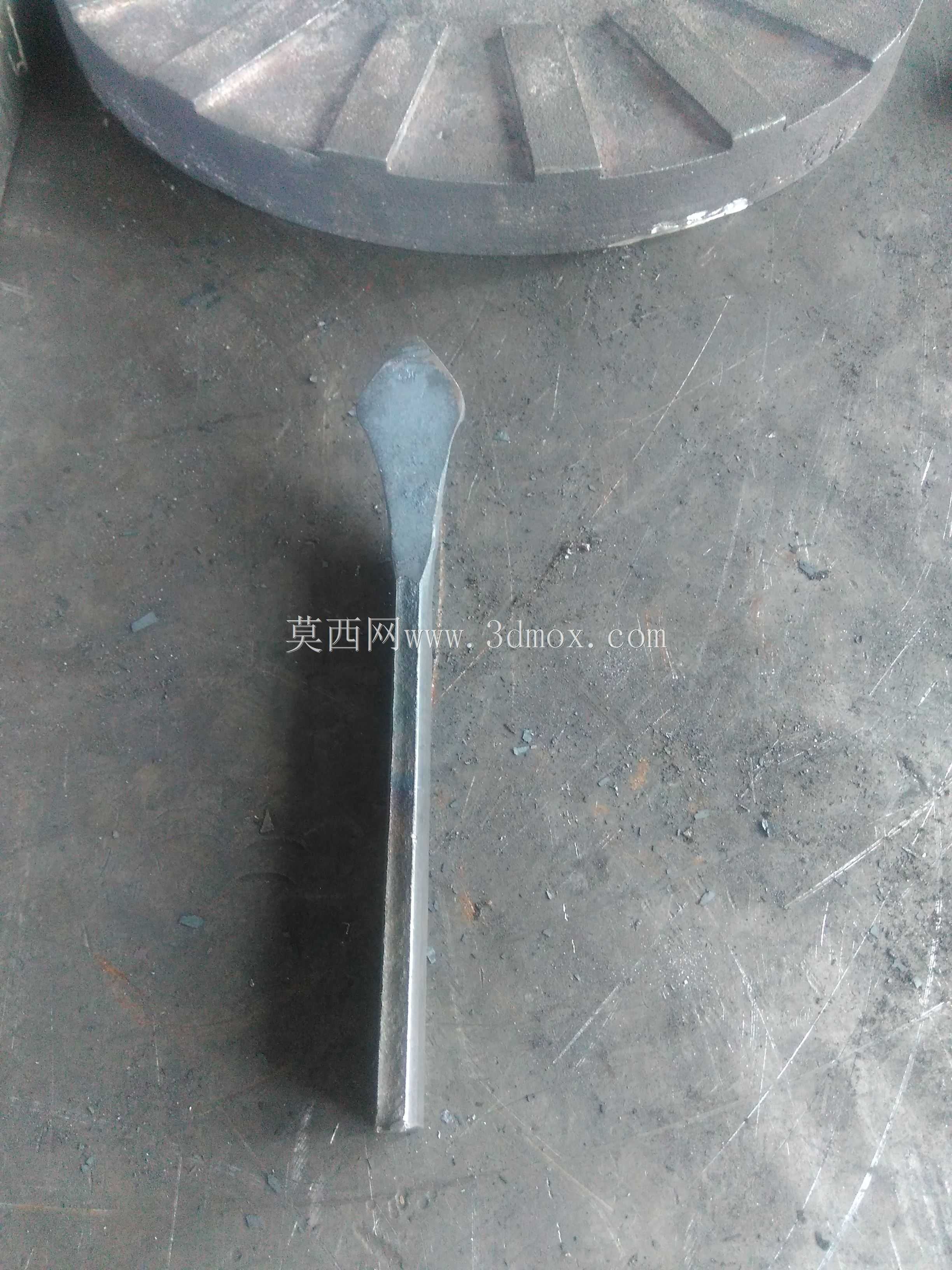

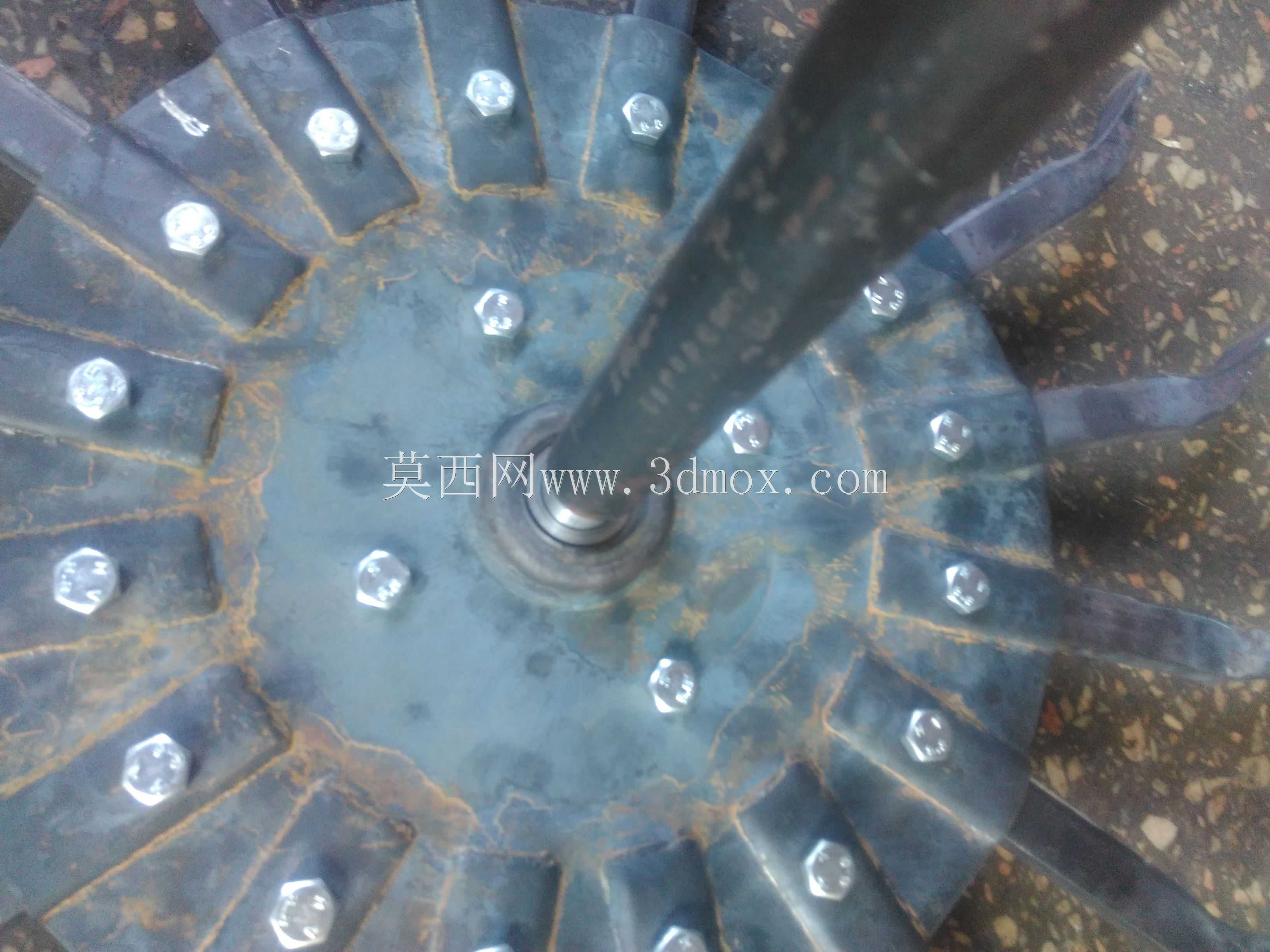

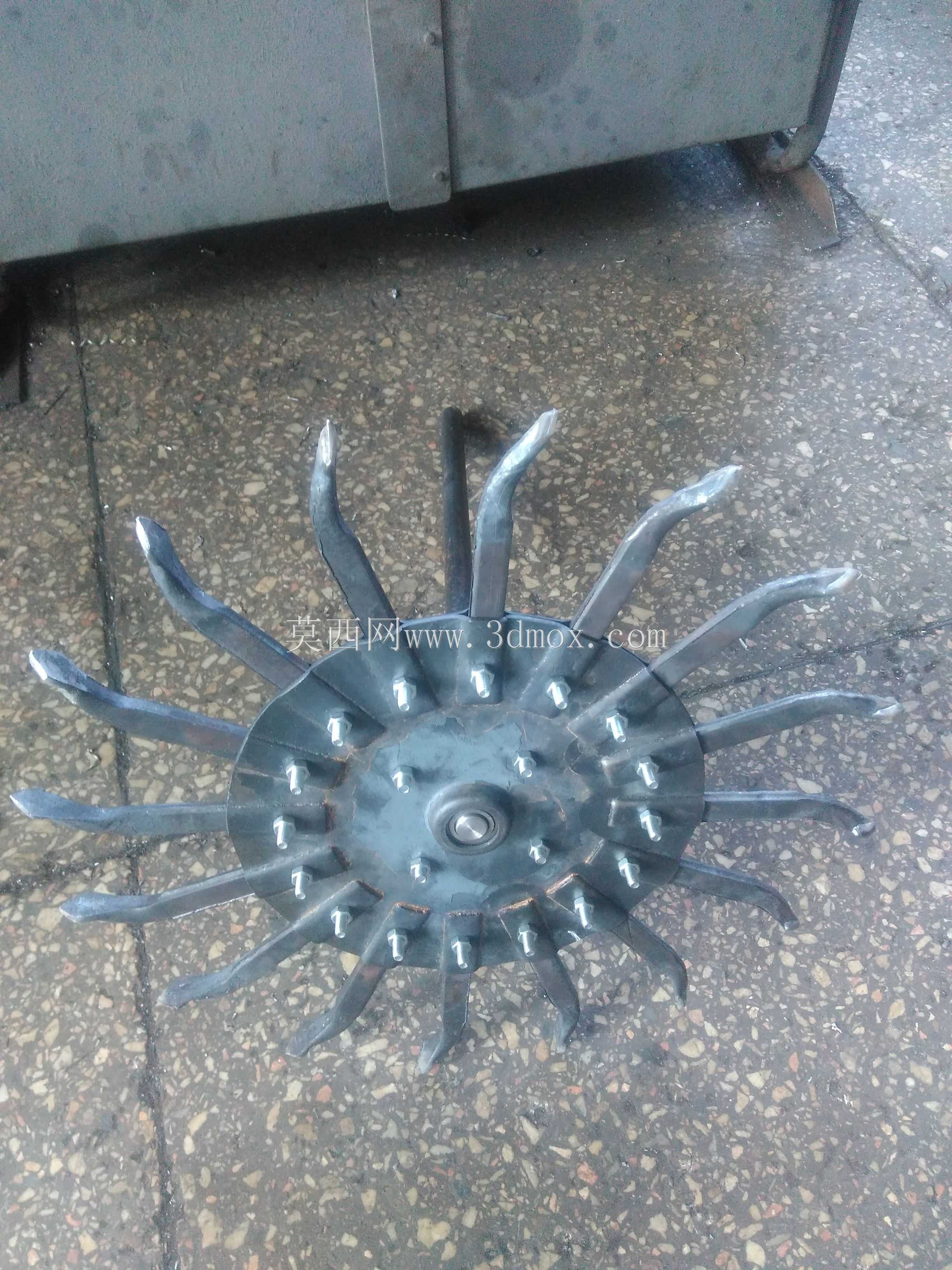

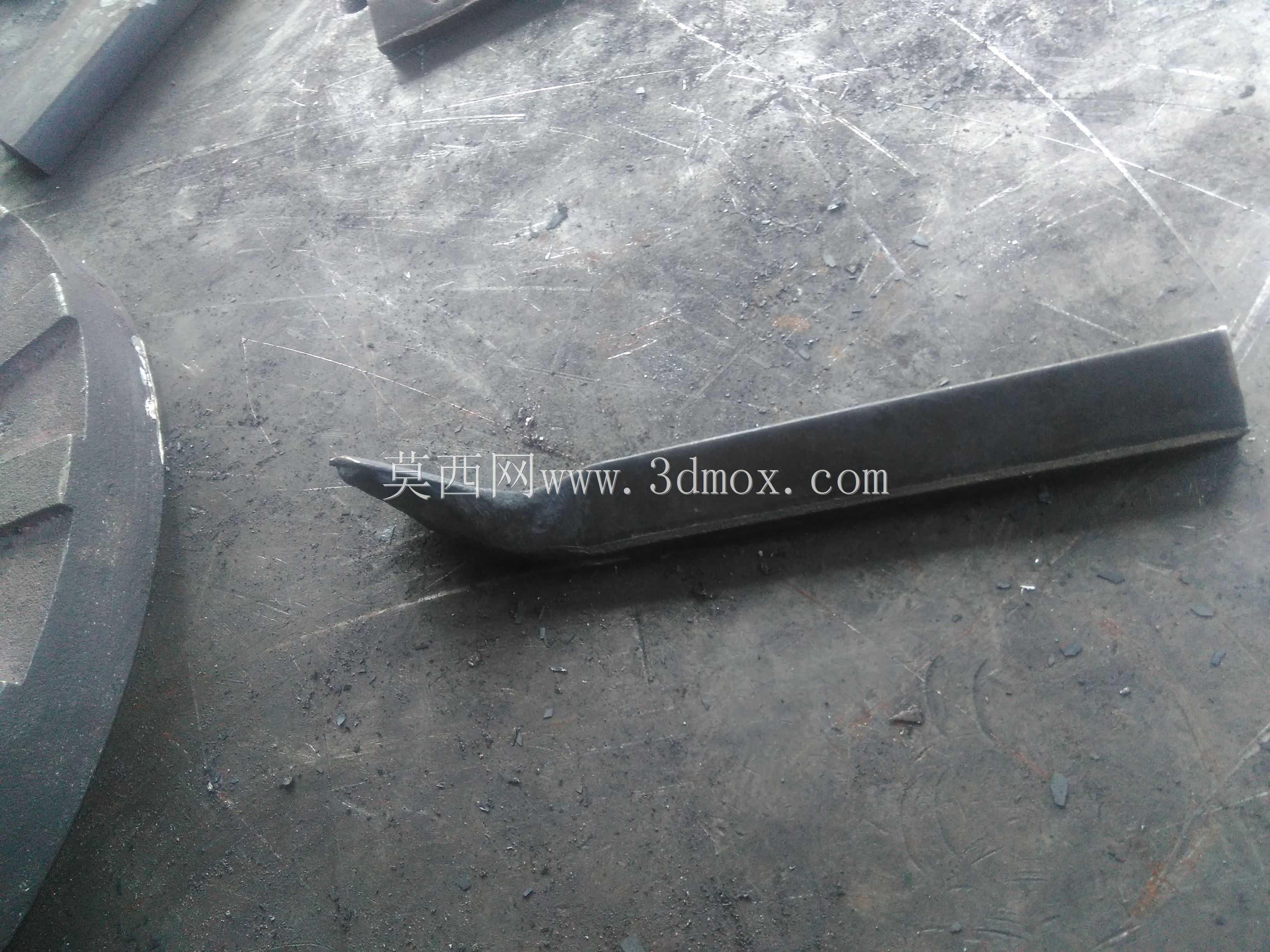

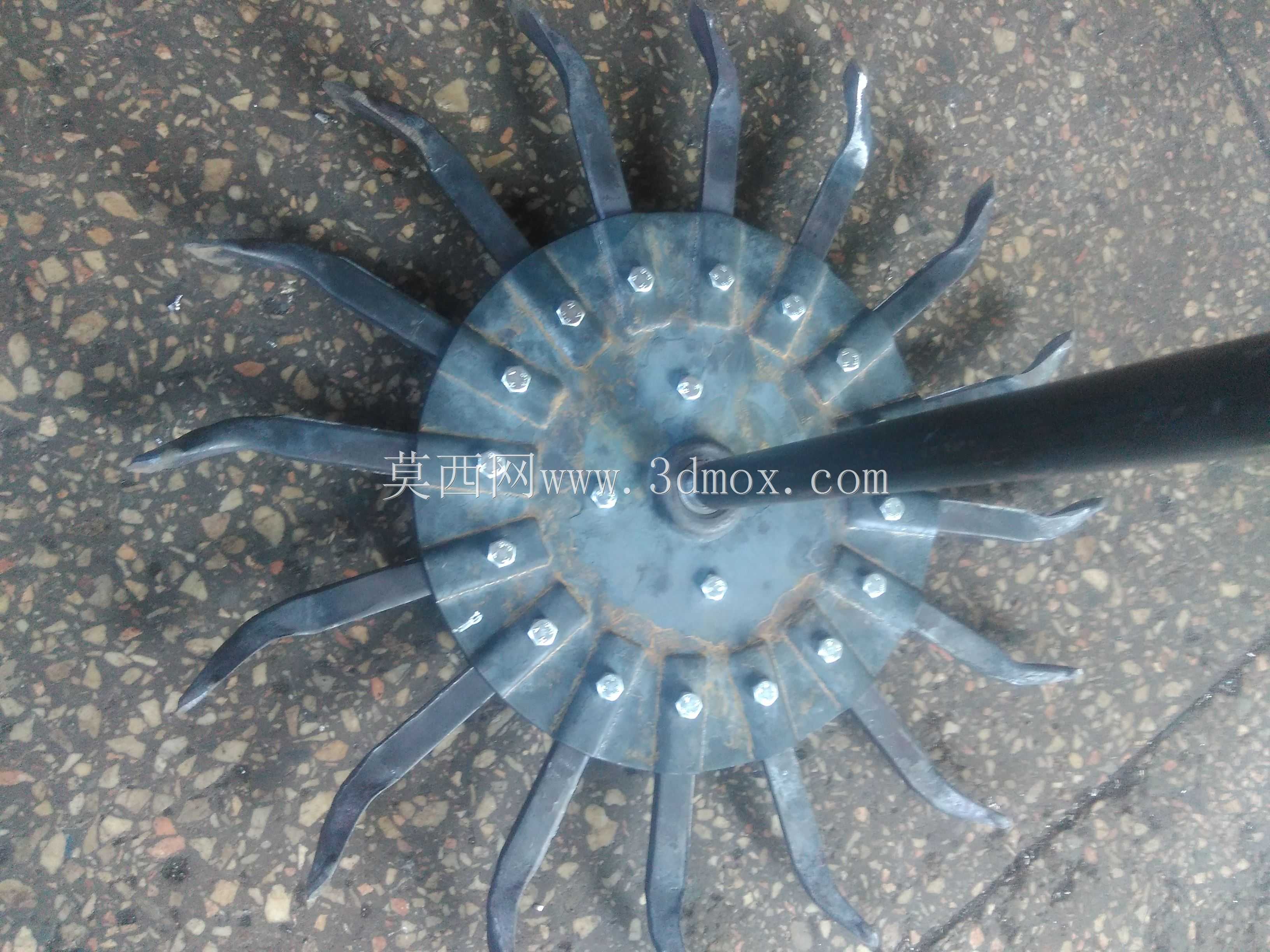

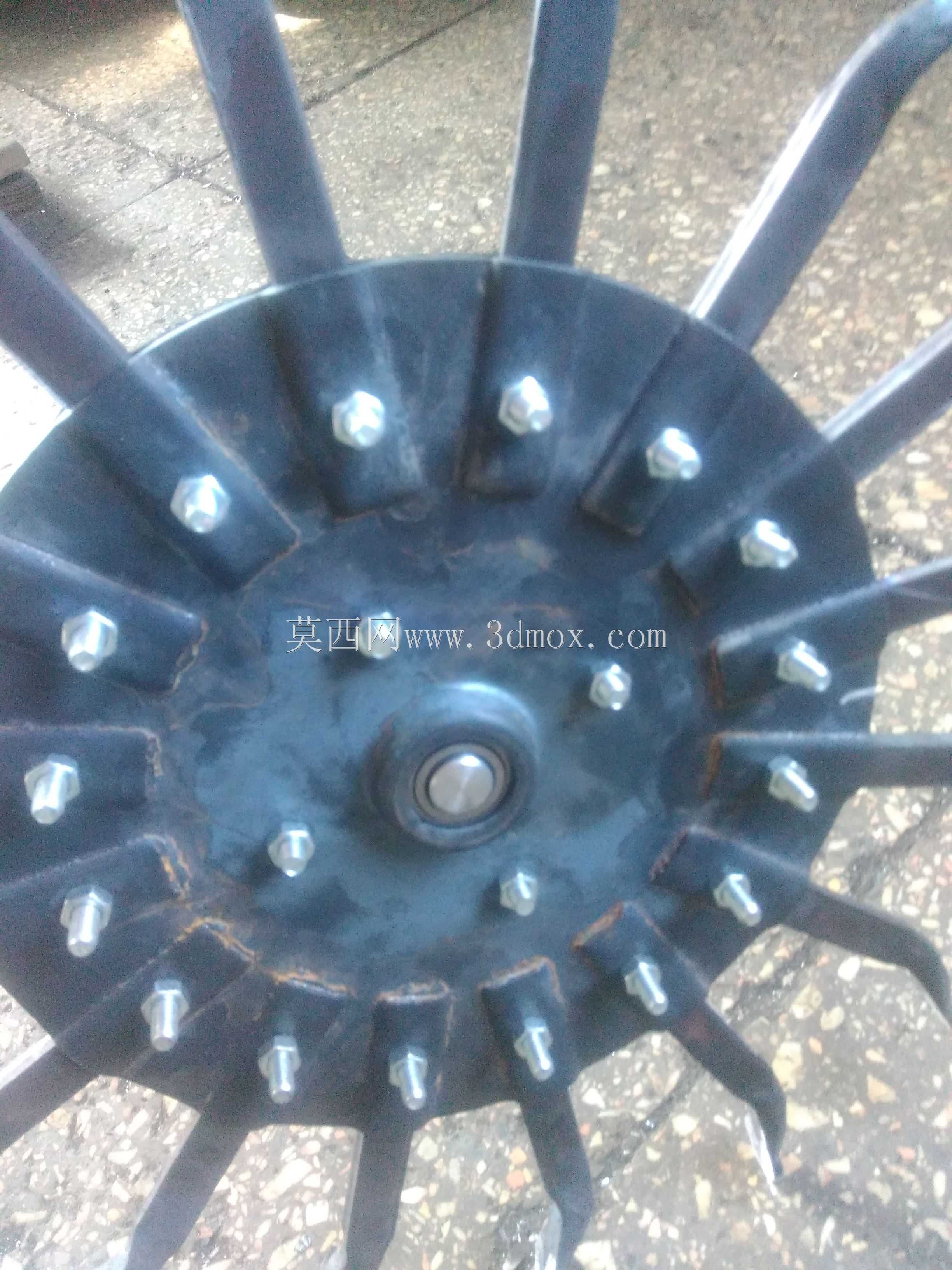

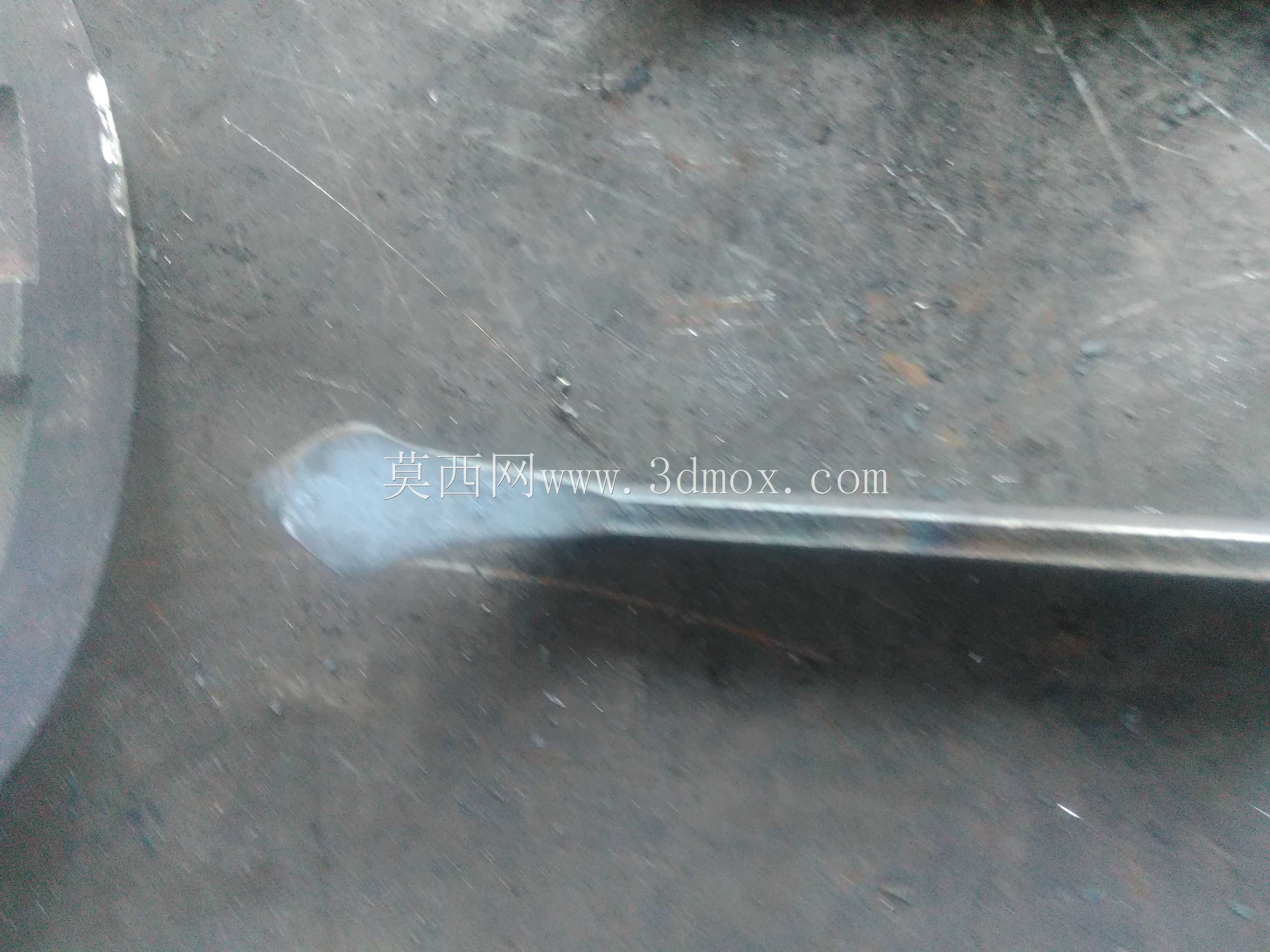

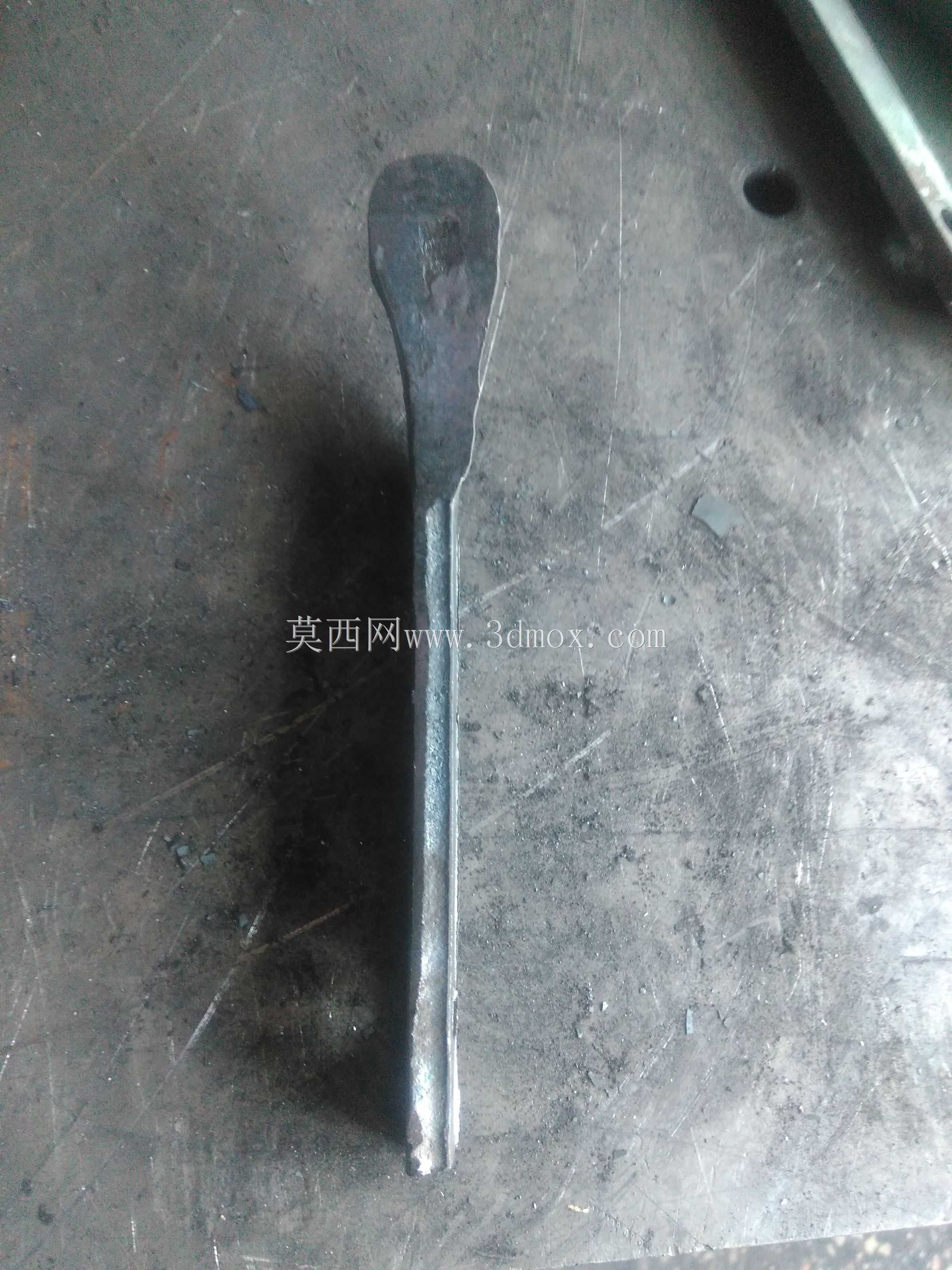

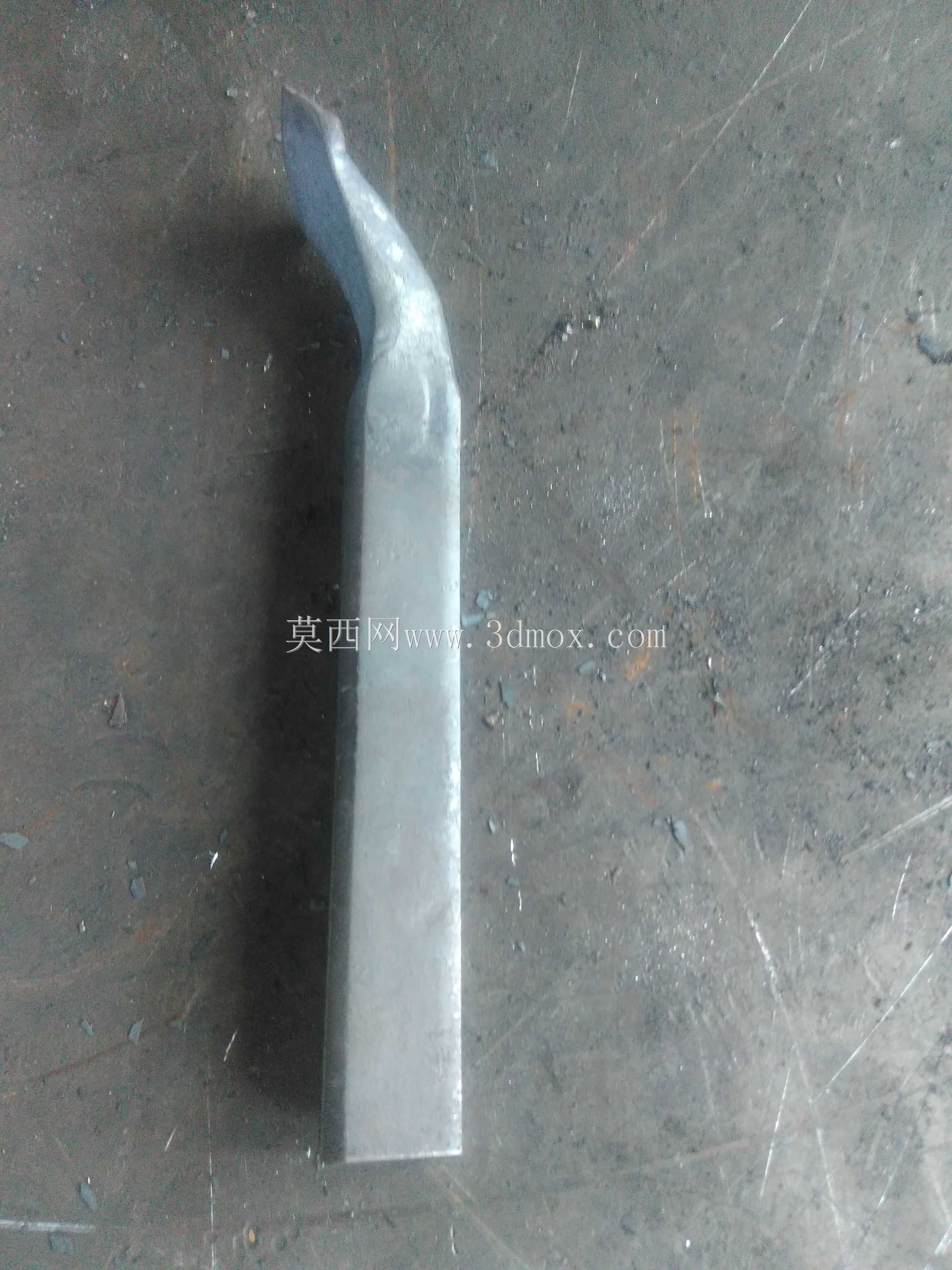

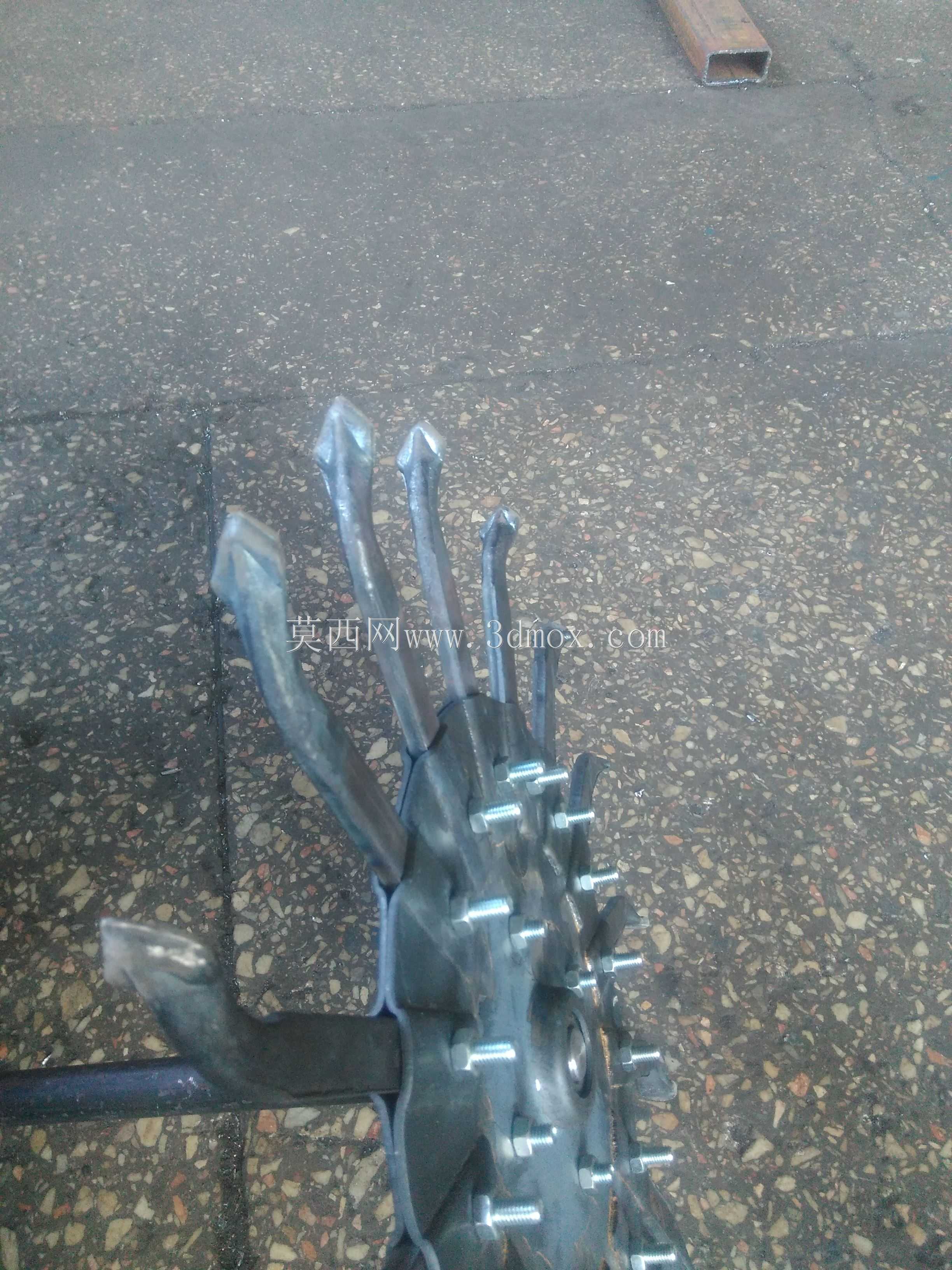

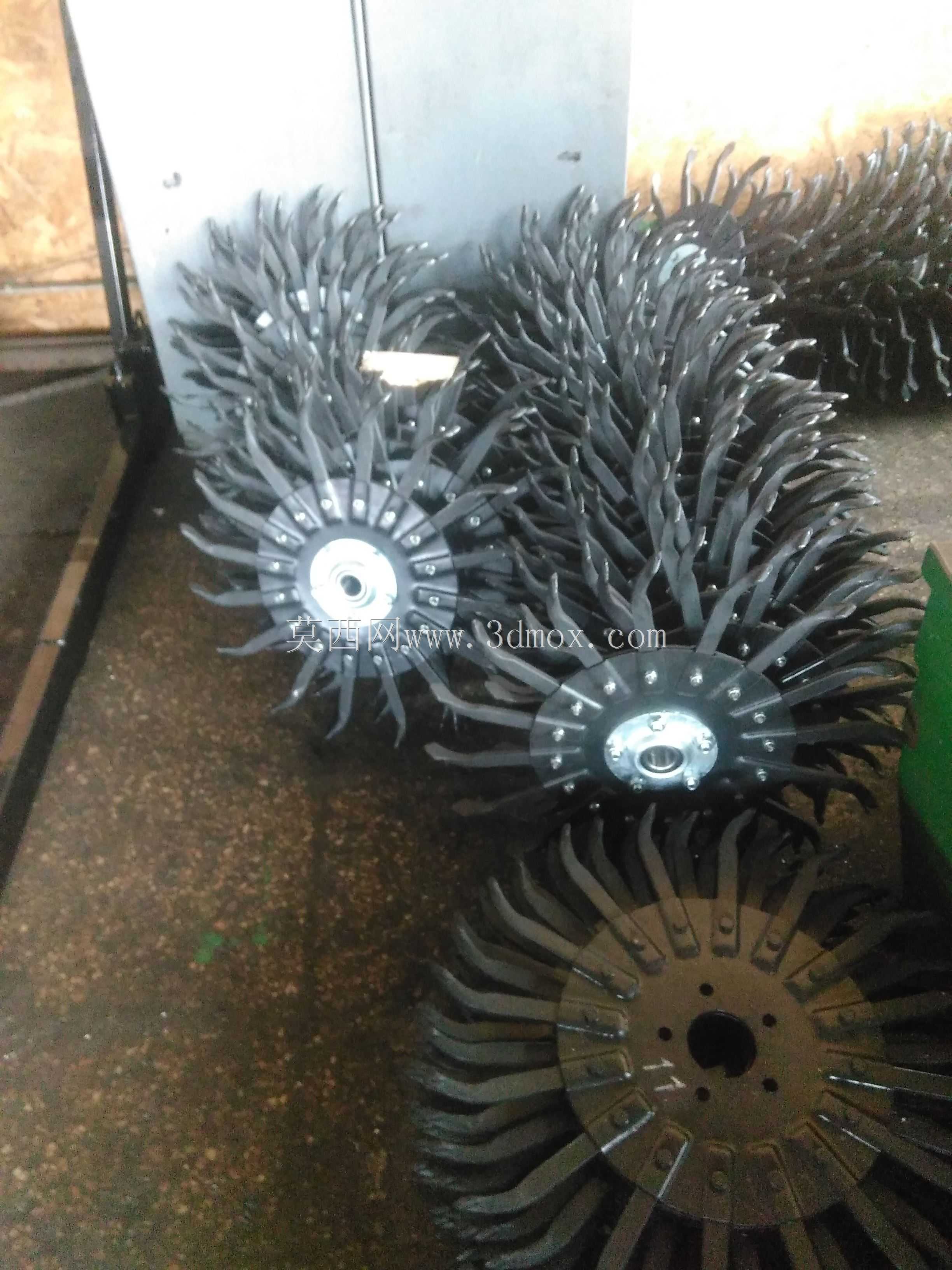

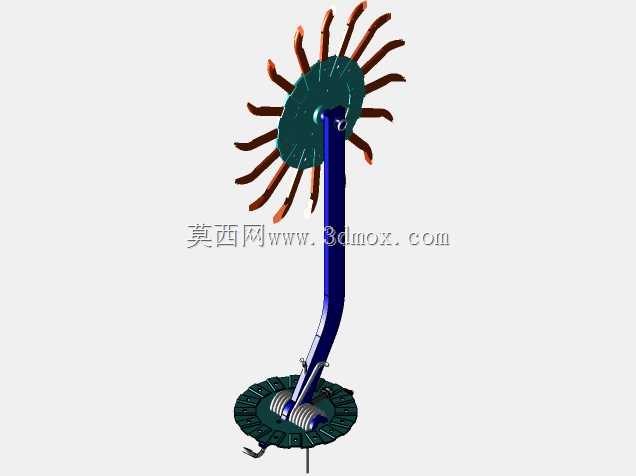

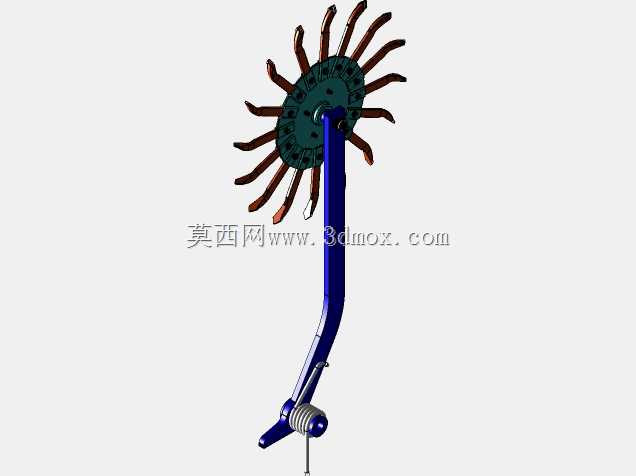

这款旋转锄盘主要配套于免耕播种机、联合整地机等旱作农业装备，作业场景覆盖东北黑土地保护性耕作、华北麦茬地播前整地、西北沙壤土地块碎土作业，在玉米、小麦、大豆等旱田作物的播前整备、苗期行间松土环节都有广泛应用，核心作用是在不翻转土层的前提下，切碎地表作物残茬、破除板结表层、松动作物根际周边土壤，同时避免过度扰动土层造成的墒情流失，适配保护性耕作的农艺要求。从功能特性来看，锄盘采用辐射状排布的弹性锄齿结构，每个锄齿都带有预弯成型的弧形作业角度，作业时锄齿先接触地表残茬，依靠机组前进的牵引力带动锄盘旋转，锄齿尖端以滑切角度切入土壤，相比传统平面圆盘耙片，对玉米秸秆、麦茬的切断率更高，不容易被残茬缠绕堵塞，遇到土壤中的石块、硬物时，弹性锄齿可产生微量形变避让，不会出现齿体掰断、盘体变形的问题，作业后地表平整度更好，不会产生明显的沟垄。设计过程中优先考虑了安装互换性，盘体中心的安装孔采用标准六孔分布，孔位节圆尺寸与主流整地机的耙轴安装座完全匹配，可直接替换同规格的传统圆盘耙片，不需要对机架、轴系做额外改装；锄齿与盘体的连接采用铆接固定工艺，相比焊接结构，铆接位置的应力集中系数更低，长期受交变冲击载荷作用下不会出现焊缝开裂的问题，单个锄齿出现异常磨损后，可单独拆除铆钉更换齿件，降低后期维护成本。外形尺寸方面，盘体的作业外径适配常用的30-50mm耕深要求，安装后锄齿尖端的回转半径不会超出机架侧边的安全防护范围，相邻锄盘在轴上安装时，齿间的交错排布间隙控制在合理范围，既不会出现作业漏耕带，也不会因为齿间间隙过小造成夹土壅堵。盘体中心的轮毂位置做了加厚处理，与安装轴配合的轴孔公差按照h7级精度设计，装配后不会出现径向窜动，作业过程中运转平稳，可降低轴承座的交变载荷，延长整套轴系部件的使用寿命。锄齿的入土角度经过多轮田间试验优化，角度过大会造成入土阻力骤增，牵引功耗上升，角度过小则无法切入板结层，碎土残茬处理效果差，最终选定的角度可在保证作业效果的前提下，将牵引阻力控制在合理区间，适配25-100马力段的拖拉机配套动力。
