带动力驱动单元的离心式吹风机结构

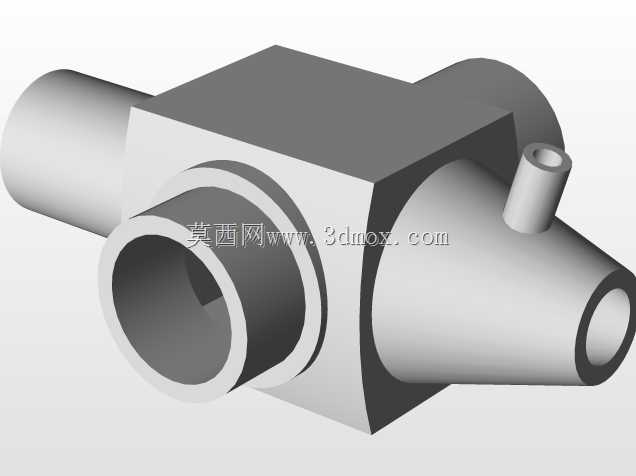

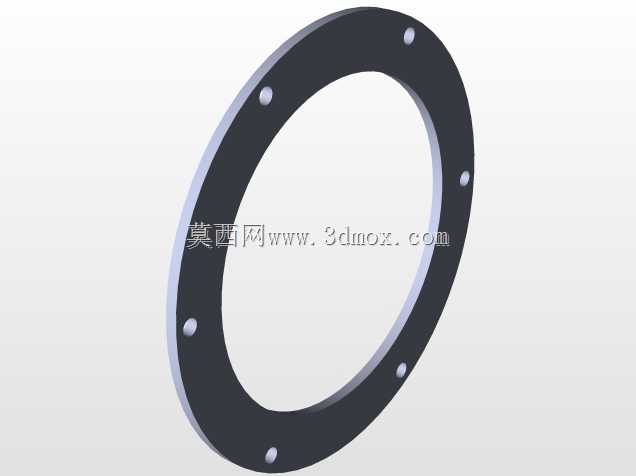

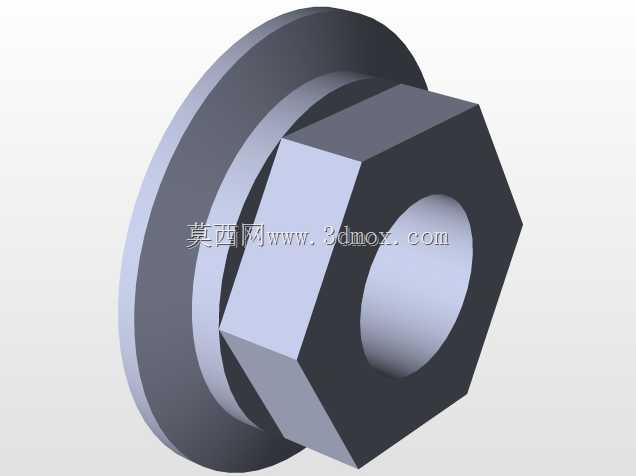

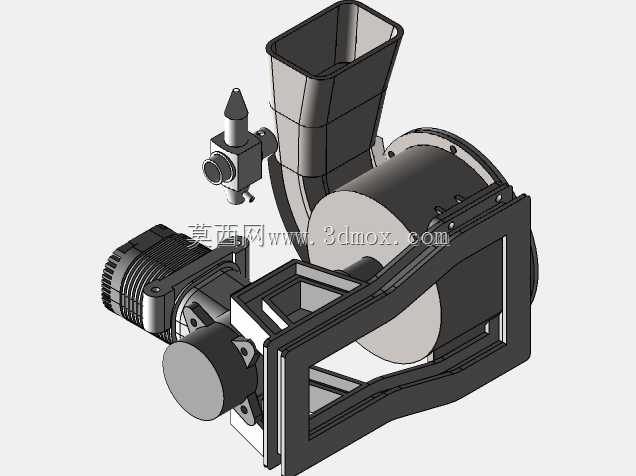

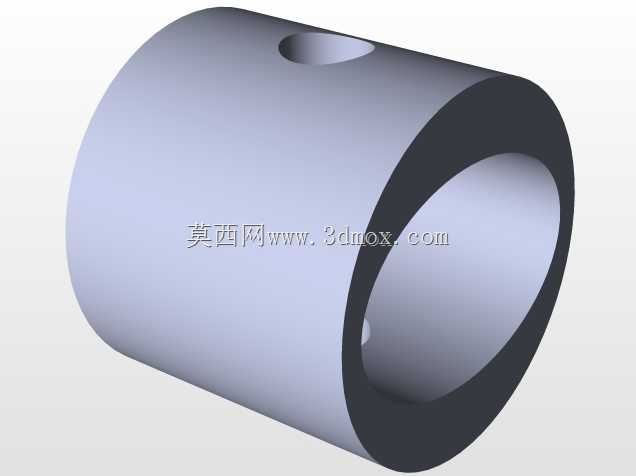

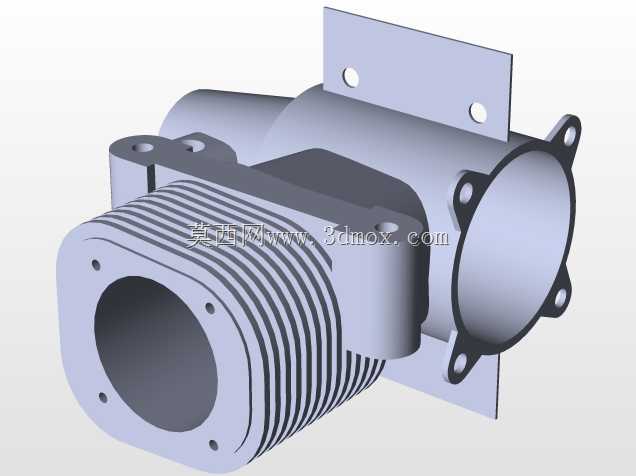

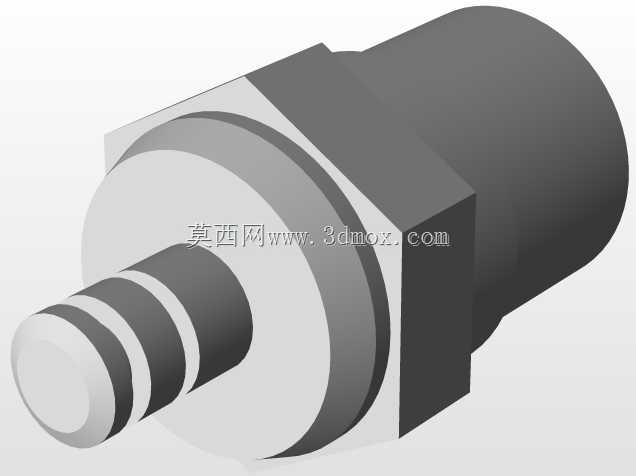

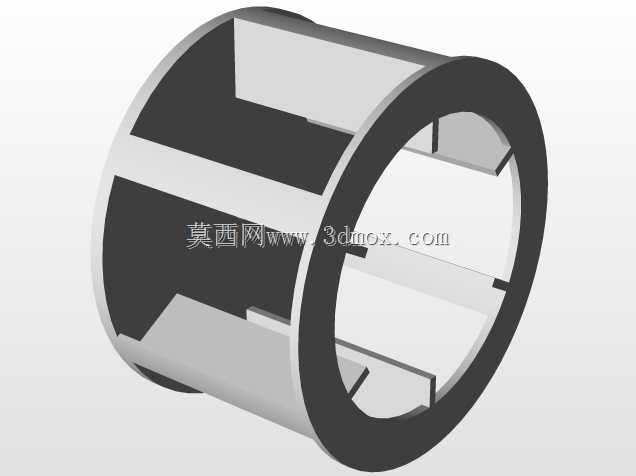

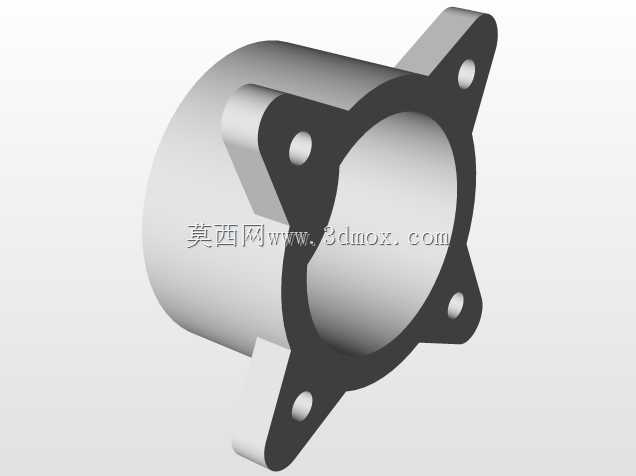

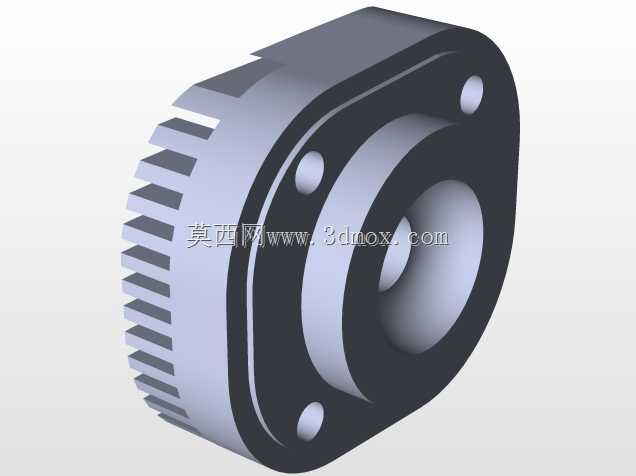

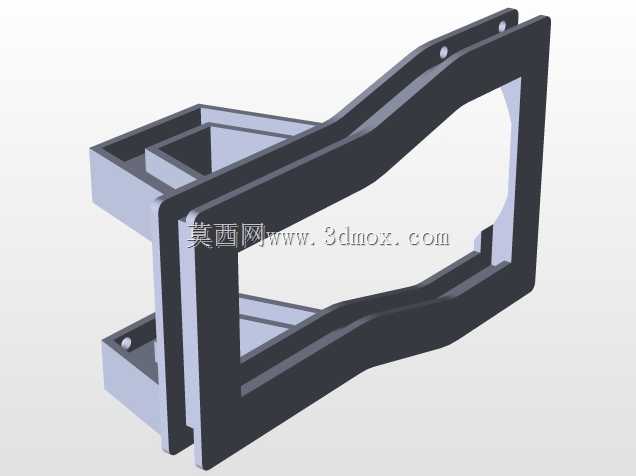

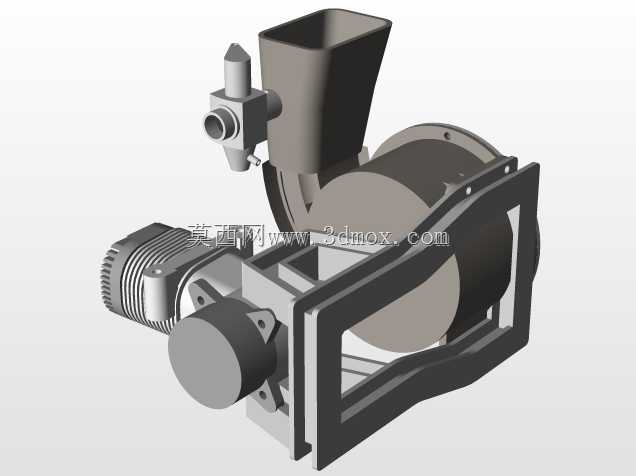

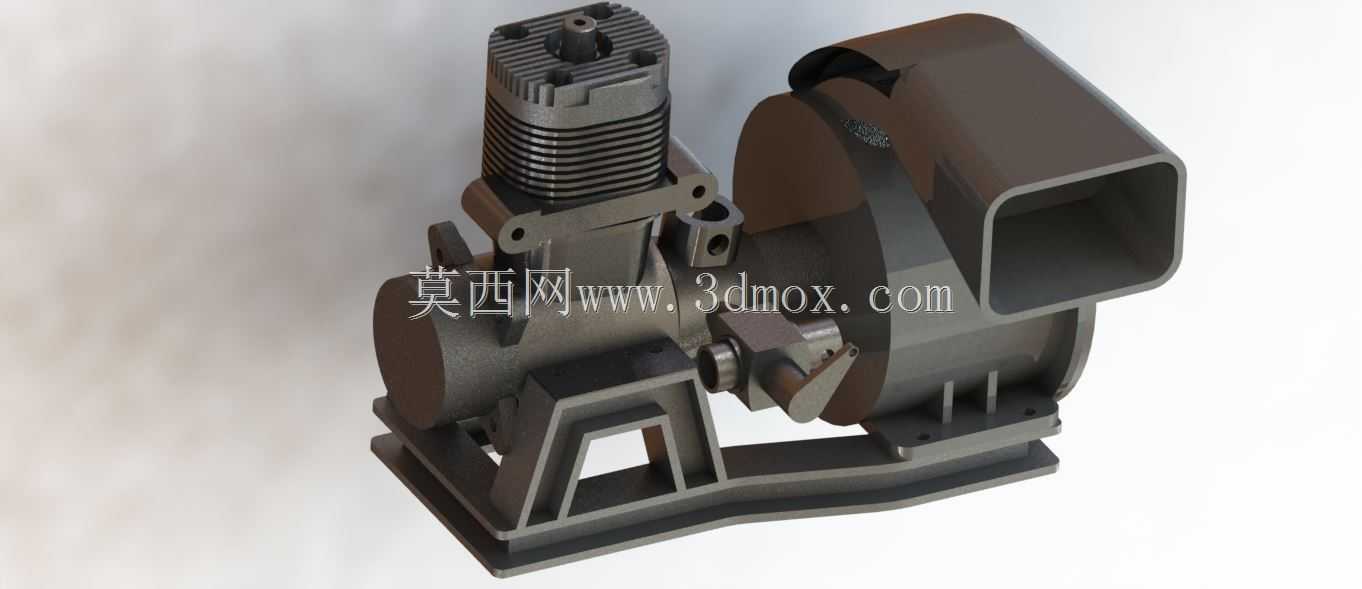

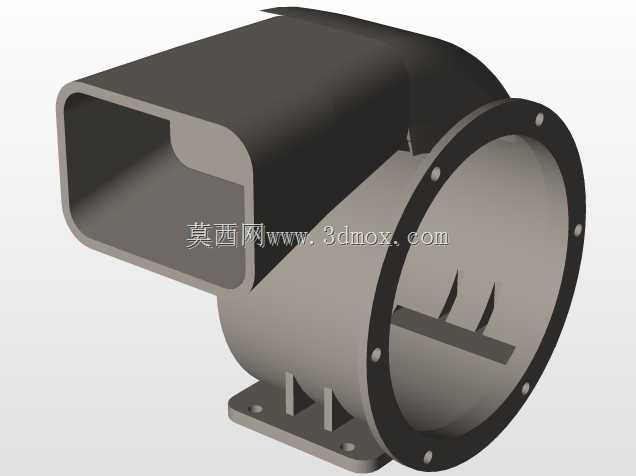

这款带集成动力单元的离心式送风结构，核心适配家用手持吹风机的功能需求，同时也可拓展至小型设备散热、局部工位送风等相近场景。从实际使用逻辑出发，设计阶段优先考虑了手持使用时的重量平衡，将动力驱动部分与风轮蜗壳做了一体化的机架整合，避免使用过程中出现重心偏移带来的握持疲劳。蜗壳部分采用方形出风口设计，区别于常规圆形出风结构，能够更好地适配扁形风嘴的安装，让送出的气流形成更集中的束状，满足干发过程中定向送风的需求，同时蜗壳的流道型线经过多轮曲率调整，尽可能降低气流在壳体内的紊流损耗，减少工作过程中的气动噪音。动力单元部分采用了散热鳍片一体式的缸体结构，能够在持续高功率运转时快速导出工作产生的热量，避免长时间使用出现动力衰减，配套的活塞连杆结构做了轻量化的镂空处理，在保证结构强度的前提下降低往复运动的惯量，提升运转平顺性。底部的一体式安装机架兼顾了两个核心功能，一方面作为动力单元与蜗壳的连接载体，通过多点位的螺栓固定保证两个部件的同轴度，避免运转过程中出现偏心振动，另一方面机架的底部型线做了贴合握持弧度的处理，可直接作为手持部位的支撑骨架，外部包裹防滑壳体后就能形成完整的手持结构。从安装边界来看，整体结构的横向尺寸控制在180mm以内，纵向高度不超过160mm，动力单元的输出轴与风轮的连接采用了快拆式的卡位结构，装配时不需要额外的定位工装就能完成精准对接，降低生产环节的装配难度。风轮部分采用前倾式叶片设计，在相同转速下能够提供更高的送风风压，配合蜗壳的扩压段设计，出风口的风速能够稳定维持在干发需求的合理区间，同时叶片与蜗壳内壁的间隙控制在0.8mm，既避免运转过程中出现刮蹭，也尽可能减少间隙漏风带来的效率损失。结构上还预留了加热模块的安装位，位于出风口与蜗壳的衔接段，不需要额外改动主体结构就能加装电热组件，实现冷热风切换的功能，接线走线的槽位也集成在机架内部，避免线路外露影响结构整洁度，同时也能隔绝线路与高温部件的接触，提升使用安全性。
