谷物计量分装设备结构设计方案

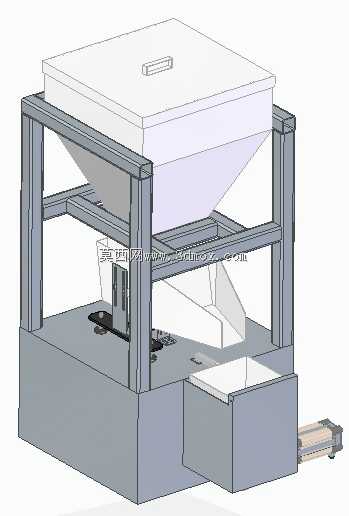

这款设备主要面向粮油加工、种子分装、小型粮站的散粮定量出料场景，解决人工称量分装效率低、误差波动大的问题，可适配稻谷、小麦、玉米等常见颗粒状谷物的定量装袋、装盒作业。从结构布局来看，设备采用框架式方管焊接机架作为承载主体，上层设置带密封盖的倒锥形储料斗，锥角设计参考谷物自然休止角参数，避免物料在斗壁结拱残留，储料斗顶部的盖板带嵌入式提手，既可以隔绝外界粉尘杂质落入料仓，也方便定期清理斗内残留物料。中层空间布置计量控制单元，通过截料机构与称重模块配合，实现单次出料量的精准控制，计量完成后的物料通过导流槽进入下层的出料工位，下方设置抽拉式集料盒承接意外撒落的余料，避免物料散落至设备底部难以清理，侧方延伸的出料导槽可直接对接包装袋或输送线，减少人工接料的操作强度。设计过程中优先考虑设备的安装适配性，整体机架底部为平整的焊接底座，无需额外预埋固定件，放置在硬化水平地面即可投入使用，设备整体宽度控制在常规车间通道的通行尺寸范围内，侧边预留的维护间隙可满足日常检修、易损件更换的操作空间，框架横梁的排布既保证了整体结构刚性，避免料仓满载时机架出现形变偏移，也为计量模块、截料驱动部件预留了充足的安装位。出料端的导槽做了圆弧过渡处理，减少谷物下落过程中的破损率，避免颗粒物料因高速撞击出现碎粒问题，影响成品品相。设备的操作高度参考人体站立作业的舒适区间设置，操作人员无需弯腰或抬手即可完成接料、参数调整的常规操作，降低长时间作业的疲劳感。储料斗的容积设计匹配小型加工点的单次上料节奏，避免频繁补料影响作业连续性，同时不会因料仓过大导致物料长时间积压受潮。各部件的连接位置均做了可拆卸设计，料斗与机架、导流槽与计量单元之间均采用紧固件连接，方便根据不同谷物的流动性差异更换对应规格的截料配件，拓展设备的适用物料范围。
