曼查尔夸德拉多系列轴承座结构设计

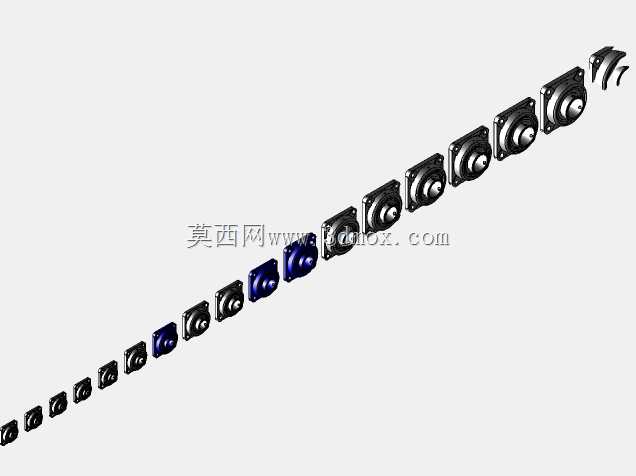

在各类带式输送、辊道传动、中小型动力传输场景中，轴承座作为支撑旋转轴系的核心基础部件，其安装适配性、结构刚性直接决定整套传动机构的运行稳定性与维护周期。这套曼查尔·夸德拉多系列的轴承座结构，覆盖了多规格安装尺寸的同系产品，从最小规格到最大规格的安装孔距、轴孔直径形成梯度排布，可适配不同载荷等级、不同轴径的传动轴安装需求，无需额外定制转接结构就能直接匹配常规的输送辊筒、链轮轴、带轮轴的安装场景。从结构设计逻辑来看，该系列轴承座采用方形法兰安装面设计，四个安装沉孔对称分布在法兰四角，安装时可直接通过螺栓固定在设备的侧板、机架安装面或者专用支座上，安装面的平面度公差控制在合理范围，能保证轴承装配后轴系的同轴度偏差处于允许区间，避免轴承受附加径向力导致的早期磨损。轴承容纳腔采用与标准外球面轴承适配的圆弧定位结构，可配合轴承的自调心特性，抵消一定范围内的机架加工误差、安装偏差以及轴系运行时的轻微挠曲变形，降低安装调试阶段的精度要求，提升现场装配的效率。不同规格的产品在壁厚设计上做了差异化处理，小规格产品壁厚满足轻载传动的刚性需求，整体重量更轻，适合轻工输送、小型设备的传动部位使用；大规格产品适当增加了腔体壁厚与安装法兰厚度，提升整体的抗载荷、抗冲击能力，可适配矿山、建材类输送设备的重载传动场景，能承受更大的径向载荷与一定的轴向窜动力。在安装边界设计上，每个规格的轴承座都预留了足够的轴承装入空间，轴承压入后不会与安装面、周边的传动部件产生干涉，法兰背面的止口结构可在安装时快速定位，无需反复调整位置就能保证轴孔的中心高符合设计要求。同系列产品的安装孔位排布遵循统一的尺寸规范，同安装孔距的不同载荷等级产品可实现互换，当设备需要提升载荷能力时，可直接替换对应规格的轴承座，无需重新加工机架安装孔，大幅降低设备改造与后期维护的成本。轴承座的外形做了圆弧过渡处理，避免应力集中在棱角部位，在承受冲击载荷时不会出现应力开裂的问题，同时光滑的外表面不容易积灰积料，在多粉尘的生产场景中也能方便日常清理，减少杂物进入轴承腔的概率。
