农用颖壳切割器传动齿轮箱结构设计

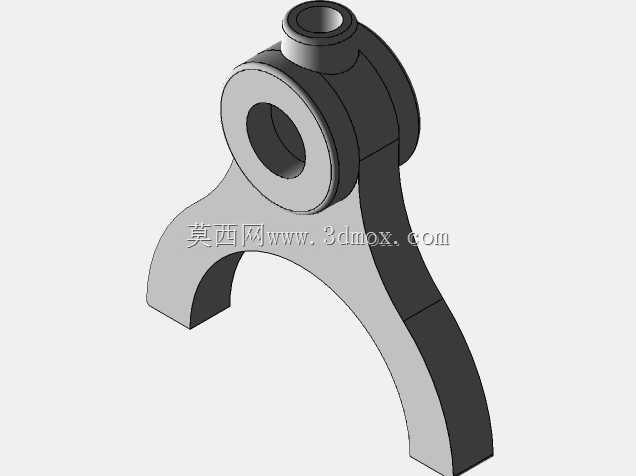

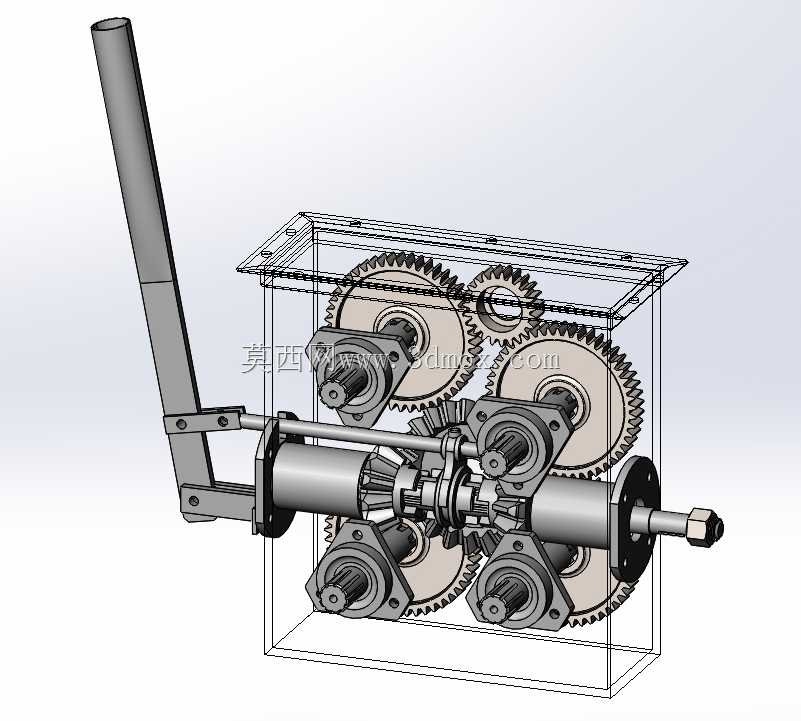

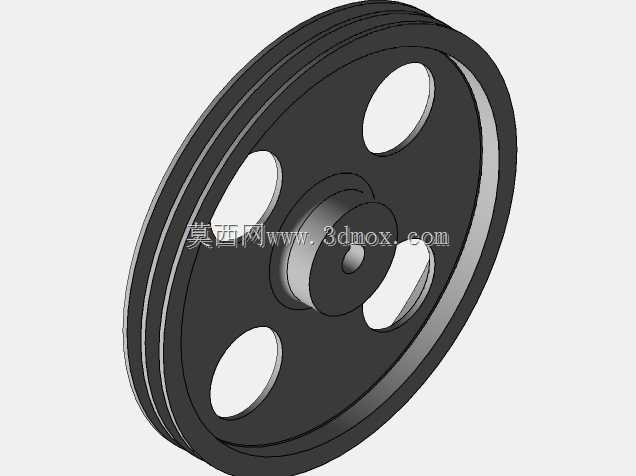

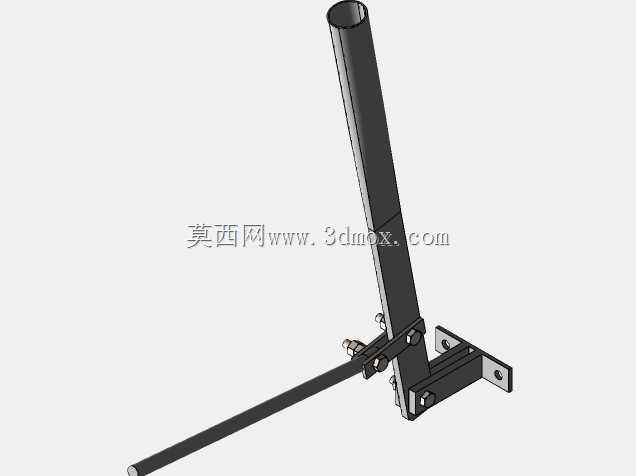

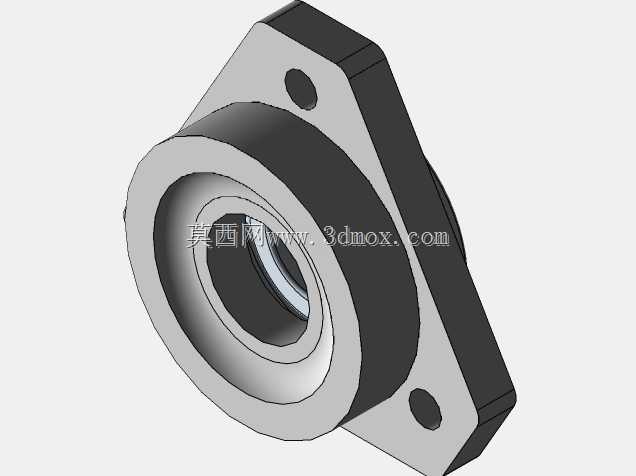

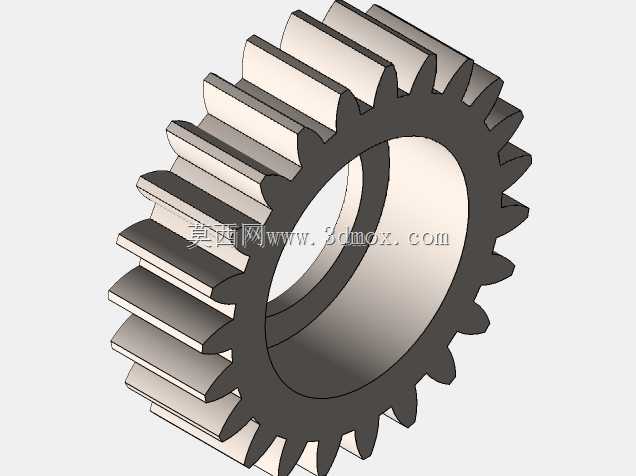

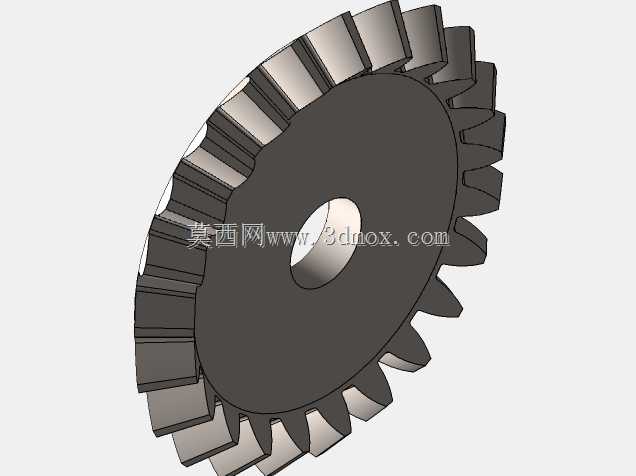

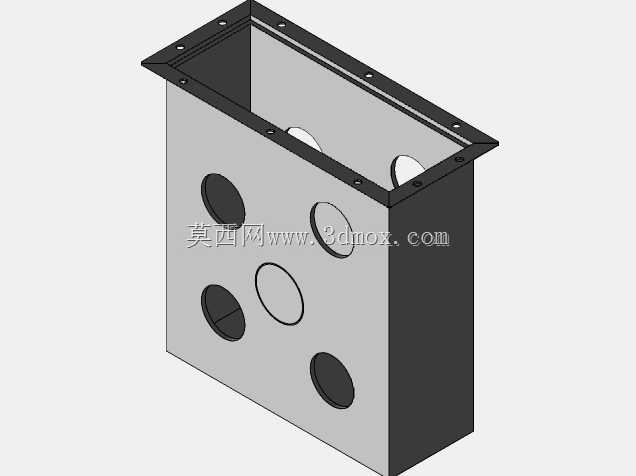

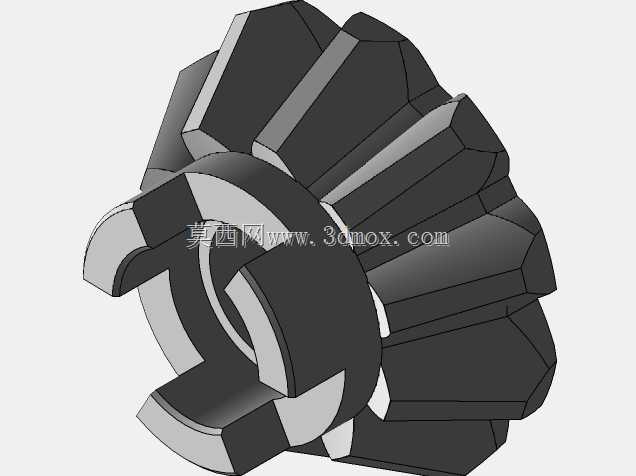

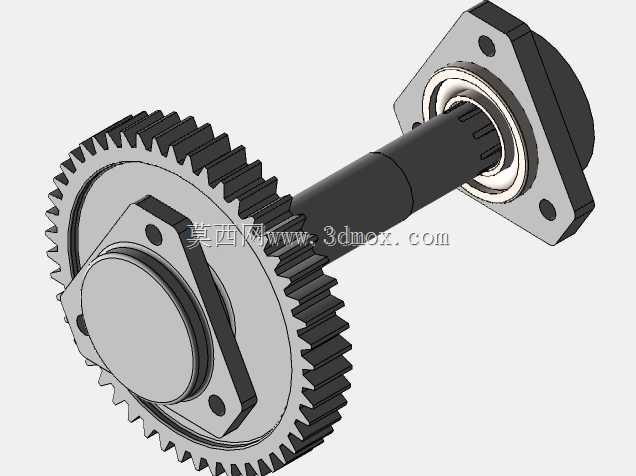

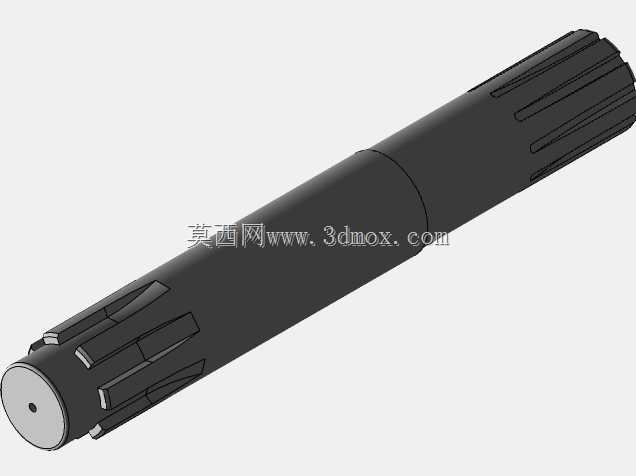

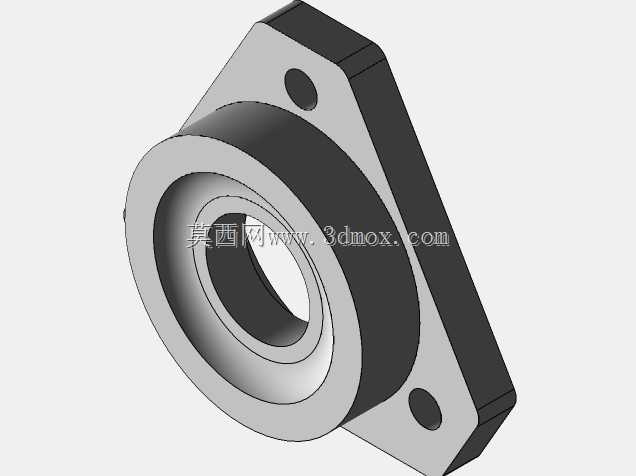

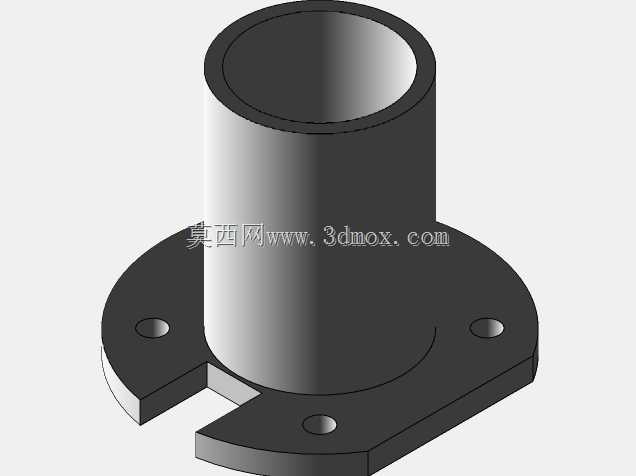

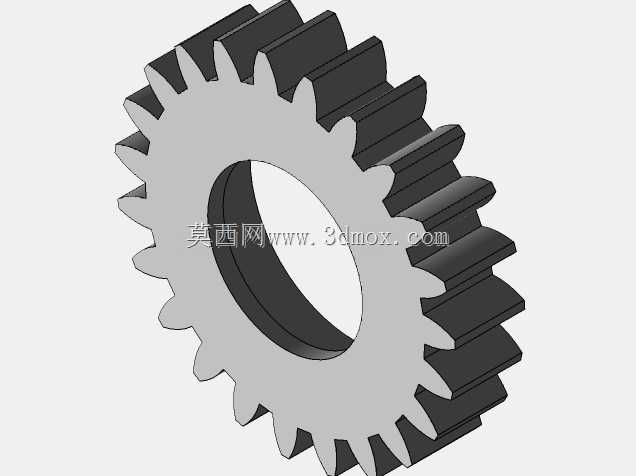

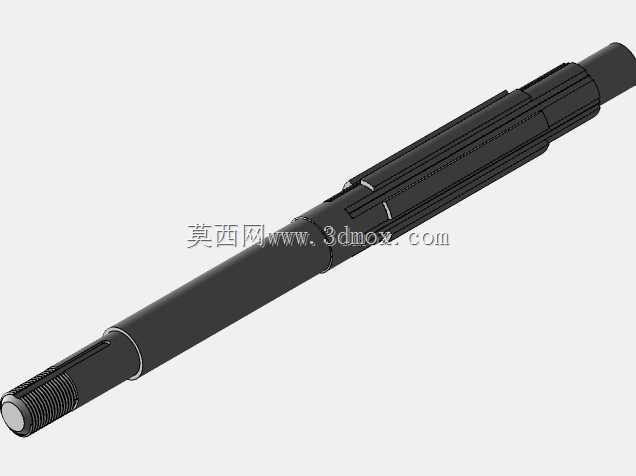

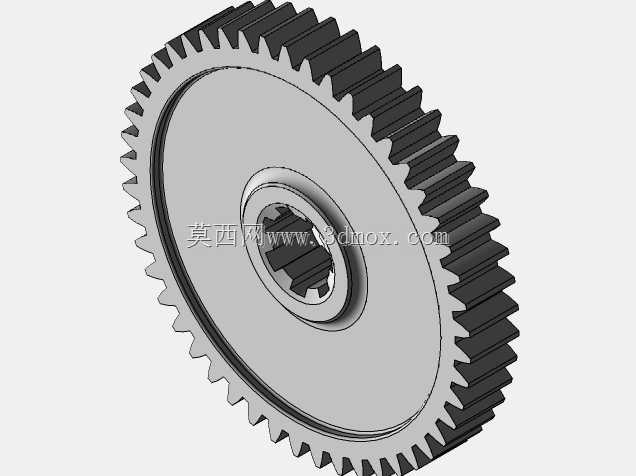

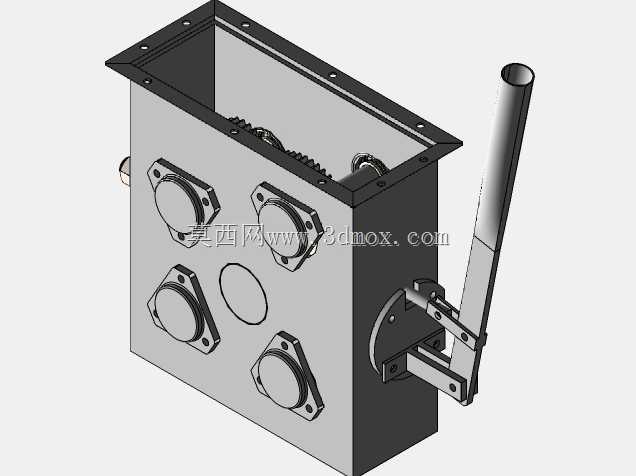

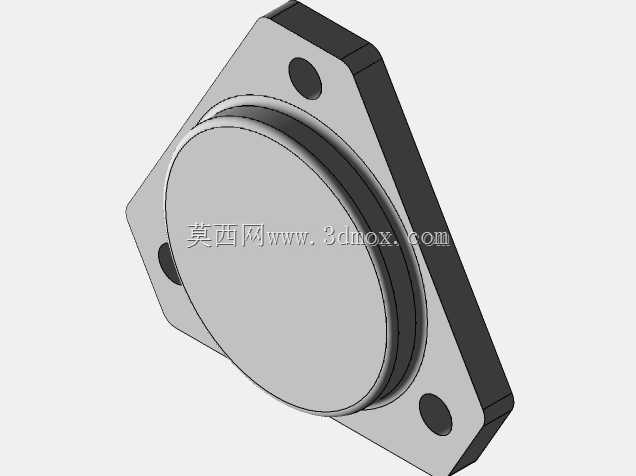

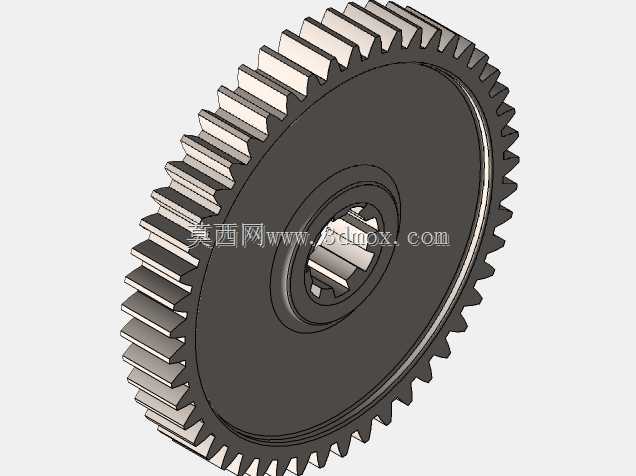

这款齿轮箱是配套农用颖壳切割设备的核心传动部件，主要应用于田间作业的稻麦脱粒后颖壳破碎处理环节，承接动力输入后完成多工位输出的转速匹配与扭矩分配，保障切割工位的动力输出稳定，满足不同作业负荷下的传动可靠性要求。从实际作业场景来看，该齿轮箱安装在切割设备的主机架中部，输入轴端连接动力输出单元，四个呈对称分布的输出轴端分别对接不同的切割辊组件，通过内部齿轮组的传动比匹配，将输入的高转速低扭矩动力转换为适配切割作业的低转速大扭矩输出，同时通过锥齿轮组的换向传动，实现单输入多输出的动力分流，减少整机的动力源配置数量，压缩整机的布置空间。设计过程中优先考虑了田间作业的复杂工况，箱体采用框架式密封结构，既可以阻挡田间作业时的颖壳碎屑、尘土进入齿轮啮合区域，也能储存润滑油脂保障齿轮与轴承的长效润滑，避免频繁维护影响作业效率。内部齿轮组采用圆柱直齿轮与锥齿轮组合的传动方案，圆柱直齿轮承担平行轴之间的动力传递，传动效率高、加工装配难度低，适合大扭矩的平行轴传动场景；锥齿轮组承担相交轴之间的动力换向，四个输出轴围绕中间传动轴呈90度对称布置，保障四个切割工位的转速同步性，避免因输出转速差导致的切割不均匀、卡滞等问题。安装边界方面，箱体顶部设置有带安装孔的法兰边，可通过螺栓直接固定在设备主机架的安装基准面上，输入轴与输出轴的轴伸端均预留了标准的轴承安装位与轴端连接结构，可直接对接外部动力与作业部件，不需要额外制作转接连接件，降低整机的装配难度。手动操作杆设置在箱体侧方，通过拨叉结构控制内部啮合套的位置，可实现作业档位的切换与动力切断，方便设备在转场、检修时快速切断动力，提升操作安全性。箱体内部的轴系均采用滚动轴承支撑，可承受径向与轴向的复合载荷，适配田间作业时的冲击负荷，避免轴系变形导致的齿轮偏磨、打齿等故障。齿轮的参数匹配经过载荷校核，可满足连续作业下的强度要求，齿面的润滑采用浸油润滑方式，箱体下部的储油空间可容纳足够的润滑油脂，齿轮转动时带起的油脂可覆盖所有啮合点位与轴承位置，不需要额外配置强制润滑系统，简化结构的同时降低故障概率。
